기계 설계와 정밀 가공의 세계에서 표면 처리는 단순히 제품의 외관을 결정하는 단계를 넘어, 부품의 수명과 기능을 좌우하는 핵심 공정입니다. 특히 알루미늄 합금을 주로 사용하는 자동화 설비나 고강도 강재가 필요한 유압 시스템에서 아노다이징과 전기도금의 선택은 설계자의 전문성을 보여주는 척도가 되기도 합니다. 저는 과거 반도체 세정 장비의 핵심 구동부를 설계할 때, 표면 처리 선택의 오류로 인해 대규모 설비 가동 중단을 경험한 적이 있습니다. 당시 알루미늄 6061 소재의 하우징에 절연 특성이 필요한 구간이었음에도 불구하고, 단순한 내식성만을 고려해 니켈 전기도금을 적용한 것이 화근이었습니다. 금속 증착 방식인 전기도금은 표면에 전도성을 부여했고, 결국 제어 회로에서 누전이 발생하며 PLC 입출력 모듈이 소손되는 사고로 이어졌습니다. 이 사건은 표면 처리의 물리적, 화학적 성질을 정확히 이해하는 것이 얼마나 중요한지 깨닫게 해준 계기였습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
최근 고속 회전체 유닛의 유지보수 과정에서 발생한 사례를 통해 아노다이징과 전기도금의 특성을 분석해 보겠습니다.
* 설비 모델: 고압 유압 펌프 구동 유닛 (SKF 베어링 및 SMC 공압 컴포넌트 적용)
* 관측 현황: 가동 500시간 경과 후 샤프트의 3.5mm 축 방향 유격 발생, 작동유 온도 85°C까지 급상승.
* 정밀 진단: 분해 결과, 샤프트 표면에 적용된 경질 크롬 도금층이 기재와의 밀착력 부족으로 박리된 것을 확인했습니다. 박리된 도금 입자가 베어링 내부로 침투하여 전식과 마모를 유발했습니다.
* 원인 분석: 소재의 열팽창 계수를 고려하지 않은 도금 두께 설정과 전처리 미흡이 원인이었습니다. 강재 샤프트에는 전기도금이 유리하지만, 가혹한 온도 변화가 있는 환경에서는 아노다이징과 같은 산화 피막 형성이 가능한 알루미늄 합금으로의 소재 변경 혹은 도금 밀착력 확보를 위한 특수 전처리가 필수적입니다.
* 관련 규격: 본 분석은 KS D 8301(알루미늄 및 알루미늄 합금의 양극 산화 피막) 및 ISO 7599 기준을 참고하여 수행되었습니다.
핵심 원리의 차이: 아노다이징과 전기도금

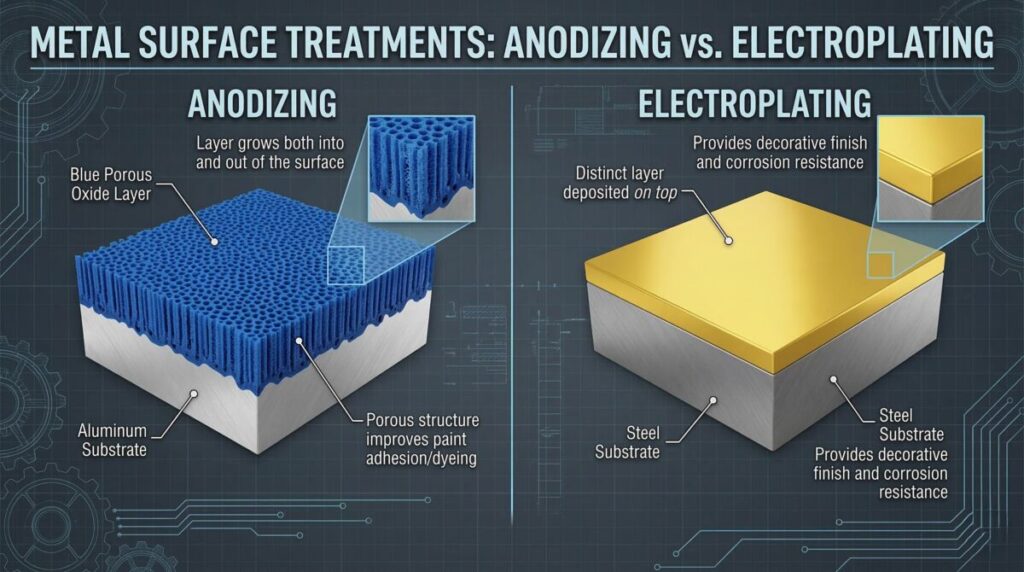

아노다이징과 전기도금은 전기를 이용한다는 공통점이 있지만, 피막이 형성되는 물리적 방향성과 화학적 결합 방식에서 근본적인 차이를 보입니다.
1. 아노다이징 (Anodizing)
아노다이징은 금속(주로 알루미늄)을 전해액 속에서 양극(+)으로 두고 전기 화학적 산화를 유도하는 방식입니다. 이는 금속 표면 위에 새로운 물질을 얹는 것이 아니라, 금속 표면 자체를 산화물(Al2O3)로 변화시키는 과정입니다. 피막의 절반은 금속 내부로 파고들고, 절반은 외부로 성장하는 구조를 가져 기재와의 밀착력이 극도로 우수합니다.
2. 전기도금 (Electroplating)
전기도금은 도금하고자 하는 금속을 음극(-)에 두고, 전해액에 녹아 있는 다른 금속 이온을 표면에 증착시키는 방식입니다. 기재의 성질을 바꾸는 것이 아니라 겉면을 다른 금속으로 덮어씌우는 형태입니다. 따라서 모재와 상관없이 다양한 금속 특성(전도성, 광택)을 부여할 수 있습니다.
비교 분석 테이블
두 공정의 기술적 사양을 비교하면 다음과 같습니다.
| 구분 항목 | 아노다이징 | 전기도금 |
|---|---|---|
| 주요 대상 소재 | 알루미늄, 마그네슘, 티타늄 | 강재, 동합금, 플라스틱 등 |
| 피막 형성 방식 | 기재 산화 (침투 및 성장) | 타 금속 증착 (표면 적층) |
| 전기 전도성 | 우수한 절연체 (부도체) | 우수한 도체 |
| 내마모성/경도 | 매우 높음 (HV 400~600) | 도금 종류에 따라 상이 |
| 치수 정밀도 | 균일한 성장 (정밀함) | 모서리 집중 현상 발생 가능 |
상황별 선택 가이드
설계자는 부품의 화학적 부식성, 기계적 하중, 그리고 전기적 요구 사항을 종합적으로 고려해야 합니다.
1. 치수 공차가 엄격한 경우
정밀한 끼워맞춤이 필요한 샤프트나 하우징의 경우 아노다이징이 유리합니다. 전기도금은 전류 밀도가 높은 모서리 부위에 도금이 두껍게 쌓이는 ‘도그 본(Dog-bone)’ 현상이 발생하기 쉽습니다. 반면 아노다이징은 상대적으로 균일한 막 두께를 유지합니다.
2. 나사산 및 체결부 보호
알루미늄 프로파일이나 기구물 조립 시 나사산의 마모를 방지하려면 경질 아노다이징이 필수적입니다. 연한 금속의 경우 과토크로 인한 파손 위험이 크기 때문입니다. 표면 경도를 높여주는 처리가 조립 품질을 결정짓는 핵심 요소가 됩니다.
3. 전기적 접지가 필요한 경우
전기 전자 장비의 프레임으로서 접지 역할을 해야 한다면 아노다이징은 피해야 합니다. 아노다이징 피막은 강력한 절연막이므로 전기가 통하지 않습니다. 이 경우 화학적 니켈 도금이나 크로메이트 처리(알로딘)를 선택하여 내식성과 전도성을 동시에 확보해야 합니다.
마치며
표면 처리는 단순한 코팅이 아닌 ‘재료 역학의 연장선’입니다. 고정밀 알루미늄 부품의 내식성과 경도가 동시에 요구된다면 경질 아노다이징이 최선의 선택입니다. 반면, 강재를 사용하면서 미려한 외관과 경제성이 최우선이라면 전기도금이 효율적인 대안이 됩니다. 설계 의도에 맞는 정확한 공법 선택이 설비의 신뢰성을 결정한다는 점을 명심하시기 바랍니다.
