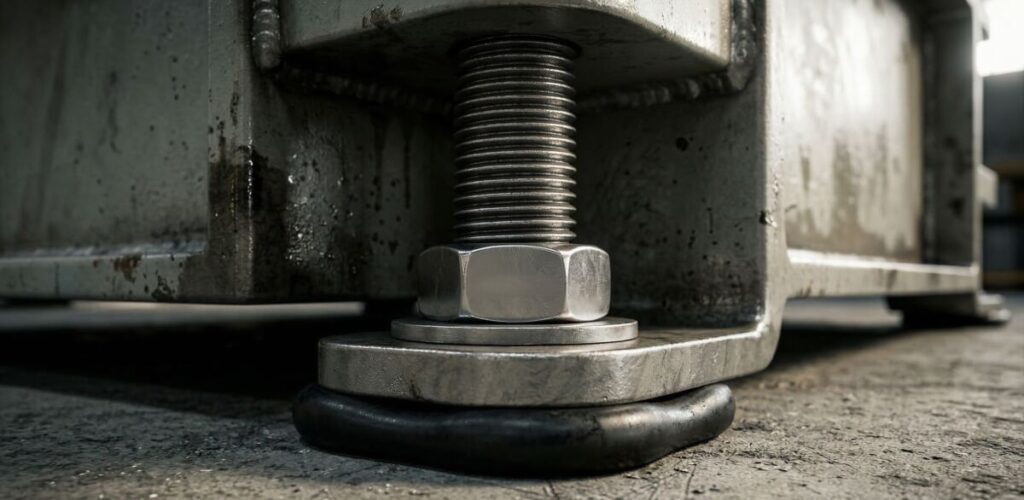

많은 생산 현장에서 KS B ISO 230-1과 같은 공작기계 검사 규격을 충족하지 못해 정밀도 불량 판정을 받는 주요 원인 중 하나가 바로 기초적인 수평 조절 실패입니다. 단순히 장비를 세워두는 부품으로만 치부하기에는 레벨링 풋이 담당하는 물리적 역할이 매우 큽니다. 장비의 자중뿐만 아니라 가동 시 발생하는 동적 하중을 지면으로 전달하는 최종 통로이기 때문입니다. 우리는 흔히 값비싼 제어기나 고정밀 구동부를 고민하지만, 정작 이 모든 하중을 지탱하는 바닥 접촉부의 강성과 재질 선택에는 소홀한 경우가 많습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
일시: 2023년 11월 OO일
장소: 자동차 부품 정밀 조립 라인
설비 모델: Mitsubishi PLC 기반 6축 다관절 로봇 및 인덱스 테이블 조립기
관찰 내용: 로봇의 반복 정밀도가 사양 대비 0.15mm 이상 벗어남. 인덱스 테이블 회전 시 프레임 미세 떨림 발생. 분석 결과, 설비 설계 당시 전체 하중을 1,500kg으로 산정하여 허용 하중 500kg급 레벨링 풋 4개를 적용했으나, 로봇의 급가속 및 급감속 시 발생하는 모멘트 하중이 특정 지점에 집중됨을 확인했습니다. 특히 회전부의 편심 하중으로 인해 특정 레벨링 풋의 나사산에 응력 집중 현상이 발생했고, 이로 인해 미세한 변형이 일어나 수평이 무너진 상태였습니다.
조치 사항: KS B 6185(공작기계용 레벨링 블록 및 풋) 기준에 의거하여, 안전 계수를 기존 1.5에서 3.0으로 상향 조정했습니다. 또한 진동 흡수를 위해 하단부에 고무 패드가 부착된 복합형 레벨링 풋으로 교체 시공하였습니다. 교체 후 로봇의 반복 정밀도는 0.02mm 이내로 안정화되었으며, 프레임의 고유 진동수와 장비 구동 주파수의 공진 현상도 현저히 줄어들었습니다.
하중 분산의 물리적 이해: 동적 하중의 중요성
레벨링 풋 선정의 핵심은 정적 하중이 아닌 동적 하중의 이해에 있습니다. 장비가 정지해 있을 때는 무게가 4개의 다리에 균등하게 배분되는 것처럼 보이지만, 실제 구동이 시작되면 관성에 의해 특정 방향으로 힘이 쏠리게 됩니다. 이때 레벨링 풋의 볼트 나사산은 인장력과 전단력을 동시에 받게 됩니다.
일반적인 탄소강(S45C) 재질의 레벨링 풋은 강도는 높지만 부식에 취약하며, 스테인리스강(SUS304) 재질은 내식성은 우수하나 탄소강 대비 경도가 낮아 고하중에서 나사산의 뭉개짐 현상이 발생할 수 있습니다. 이러한 기계적 성질을 이해하는 것은 장기적인 장비의 안정성을 위해 필수적입니다.
레벨링 풋 종류별 비교 분석
현장에서 가장 많이 사용되는 세 가지 유형의 특성을 비교해 보겠습니다. 선택의 기준은 장비가 위치할 환경과 요구되는 정밀도에 따라 달라집니다.
| 구분 | 스틸 고정형 | 회전 볼 조인트형 | 진동 방지형 |
|---|---|---|---|
| 허용 하중 | 매우 높음 (10톤 이상) | 보통 (나사 직경 의존) | 낮음 ~ 보통 |
| 바닥 적응성 | 낮음 (완벽 평면 필요) | 매우 높음 (경사 대응) | 높음 (미세 요철 흡수) |
| 진동 감쇄 | 거의 없음 | 미미함 | 우수함 (고무 경도 기반) |
| 주요 용도 | 대형 프레스, 공작기계 | 자동화 라인, 프로파일 | 정밀 측정기, 반도체 |
환경에 따른 선택 가이드
장비가 설치될 장소의 바닥 상태를 반드시 고려해야 합니다. 에폭시 코팅된 공장 바닥은 보기에는 평평해 보일지 몰라도 대형 장비를 놓았을 때 3mm에서 5mm 정도의 수평 오차가 발생하는 것이 일반적입니다.
- 클린룸 환경: 부식 방지와 미세 먼지 발생 억제를 위해 전체가 스테인리스강으로 제작된 제품을 선정해야 합니다. 고무 패드가 필요한 경우 분진이 적은 화이트 니트릴 고무 재질을 권장합니다.
- 진동이 심한 가공기: 단순히 무게만 지탱하는 것이 아니라, 가공 시 발생하는 고주파 진동을 흡수해야 합니다. 이때는 스프링 상수가 계산된 방진 마운트 겸용 레벨링 풋을 사용하는 것이 좋습니다.
- 경사진 바닥: 볼 조인트가 내장된 레벨링 풋은 볼트의 수직 방향과 베이스판의 각도를 최대 15~20도까지 조절할 수 있어 지면이 고르지 못한 환경에서 최적의 안정성을 제공합니다.
정밀 수평 조절의 절차
설계 단계에서 아무리 좋은 부품을 선정했더라도 현장 조립 시의 실수가 장비 수명을 단축시키기도 합니다. 수평 조절은 대각선 방향으로 조금씩 높이를 맞추어 나가는 것이 원칙입니다. 한쪽을 한 번에 다 맞추려 하면 프레임 자체에 뒤틀림 응력이 잔류하게 되어, 나중에 원인 모를 정밀도 저하를 겪게 됩니다.
수평계를 사용하여 가로와 세로 방향의 오차를 0.05mm/1m 이내로 맞추는 것이 이상적입니다.
마치며: 엔지니어의 선택
제가 초정밀 설비를 설계한다면, 베이스 플레이트 접촉 면적이 넓고 미세 피치 나사가 적용된 스테인리스강 재질의 볼 조인트형 레벨링 풋을 선택할 것입니다. 미세 피치 나사는 높이 조절 시 훨씬 세밀한 제어가 가능하며, 진동에 의해 나사가 풀릴 위험도 적기 때문입니다.
결국 레벨링 풋은 장비의 ‘신발’과 같습니다. 아무리 좋은 엔진을 가진 자동차라도 타이어가 부실하면 제 성능을 낼 수 없듯이, 기초가 되는 레벨링 풋 선정에 기술적 근거를 가지고 접근해야 합니다.
