볼트 풀림 방지 너트 원리 및 규격 (Anti-Loosening Nut Principles and Standards)

현장에서 뻔히 록타이트(나사 고정제)까지 발라놨는데 “왜 너트가 또 풀렸냐?”는 등짝 스매싱을 당해본 적 있으십니까?

일반적인 체결부는 축 방향 하중이나 볼트에 수직으로 작용하는 횡 방향 진동에 매우 취약합니다. 특히 고속 모터나 대형 프레스, 교량 구조물처럼 진동 레벨이 높은 장치에 일반 육각 너트를 사용하면, 볼트가 미세하게 미끄러지면서 체결 토크가 순식간에 사라지는 현상이 발생하며, 이는 곧 치명적인 안전 문제나 설비 손상으로 이어지는 상황을 초래합니다. 신입 시절 진동 조건 해석 없이 일반 볼트를 사용했다가 기계 전체를 뜯어내야 했던 경험은 아직도 생생합니다.

결국 풀림 방지 대책은 선택이 아닌 필수입니다. 영구적인 안전을 담보하기 위해 단순히 와셔를 추가하거나 용접하는 수준을 넘어, 너트 자체의 구조적 마찰력을 이용하는 프리베일링 토크 방식이나 진동 역학을 이용하는 웨지 방식의 너트 선정이 필요합니다. 이에 대한 명확한 이해 없이 비싼 부품을 오용하면 안전은 물론이고 불필요한 유지보수 비용까지 증가시킬 수 있습니다.

현장 설비의 수명과 안전을 보장하기 위해 가장 널리 사용되는 두 가지 핵심 풀림 방지 너트의 체결 원리와 규격, 그리고 현장 선택 기준을 상세히 분석합니다.

“진동 해석 없이 일반 볼트 썼다가 기계 뜯어낸 경험이 있습니다. 너트 풀림도 문제지만, 애초에 [고장력 볼트 강도 등급]을 잘못 선정해서 볼트가 부러지면 답이 없습니다.”

1. 프리베일링 토크 너트

프리베일링 토크 너트는 너트가 완전히 체결되어 접합면에 밀착되기 전(유효 나사부 체결 전)부터 볼트 나사산과 너트 나사산 사이에 높은 마찰력을 발생시켜 풀림을 방지하는 방식입니다. 이 마찰 토크를 프리베일링 토크라고 부릅니다.

1.1. 체결 원리 및 종류

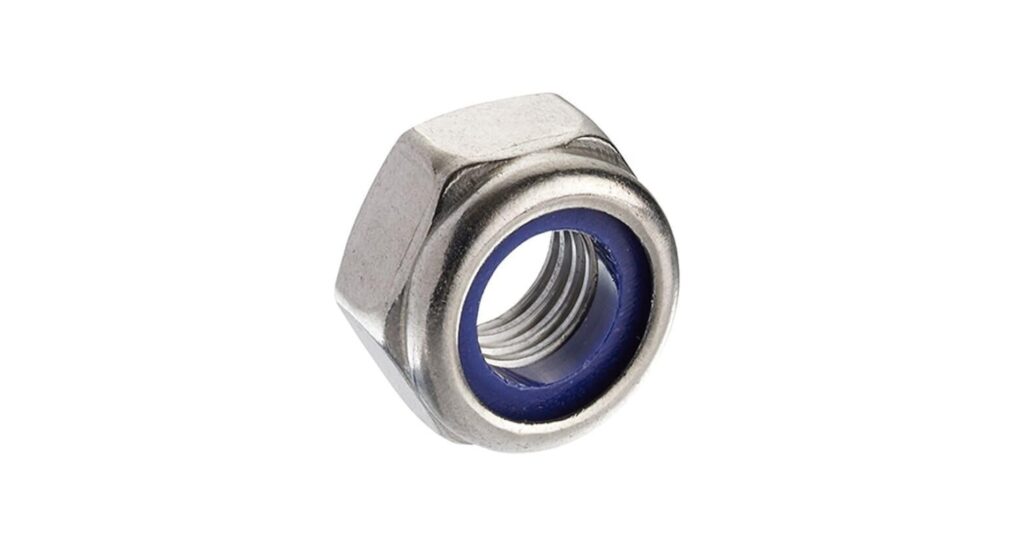

• 나일론 인서트 방식 (Nylon Insert Type, KS B 1012): 너트 상부에 나일론이나 폴리머 링을 삽입합니다. 볼트가 삽입되면 인서트가 볼트 나사산을 강하게 압축하여 마찰력을 생성합니다.
  • 장점: 강력한 풀림 방지 효과, 진동 환경에 강함.
  • 단점: 고온 환경(약 120°C 이상)에서 나일론이 녹거나 변형되어 풀림 방지 성능 상실, 재사용 횟수 제한(보통 5회 이하).
• 전금속 변형 방식 (All-Metal Type, ISO 7040/7042): 너트의 상부 일부를 깎거나 변형(타원형, 삼각형)시켜 볼트와의 나사산 간 간섭을 유도합니다. 나일론 인서트 방식보다 내열성이 우수하여 고온 환경에 적합합니다.
  • 장점: 고온 환경 사용 가능, 재사용성이 상대적으로 높음.
  • 단점: 인서트 방식보다 초기 체결 토크가 높게 요구될 수 있음.

2. 웨지 잠금 너트

웨지 잠금 너트(또는 웨지 와셔 시스템)는 일반적인 마찰력 유지 방식과는 달리, 볼트의 장력을 이용하여 풀림을 방지하는 혁신적인 시스템입니다. 주로 웨지 효과를 응용한 록 와셔(Nord-Lock 등)와 함께 사용되거나 너트 자체에 웨지 각도가 적용됩니다.

2.1. 체결 원리

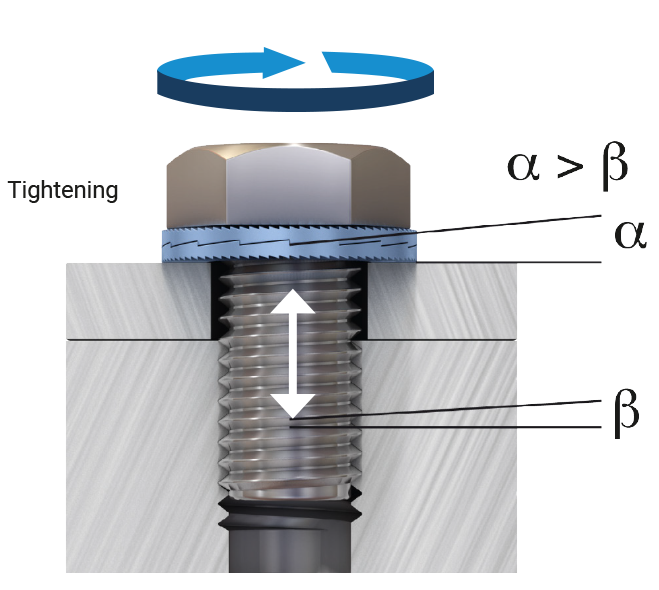

웨지 시스템의 핵심은 나사산의 리드 각(Lead Angle)보다 큰 쐐기 각(Cam Angle)을 가진 표면을 이용하는 데 있습니다.

• 체결 시: 너트(또는 와셔)의 바깥쪽은 부재에 고정되고, 안쪽 나사산은 볼트를 조입니다.
• 진동 발생 시: 진동에 의해 볼트가 풀리려 할 때, 쐐기 표면의 경사 각도가 나사의 피치 각보다 더 크기 때문에 풀림 토크가 가해질수록 너트와 볼트 사이의 장력이 오히려 증가하면서 잠금 효과가 강화됩니다.
• 결과: 이 방식은 볼트의 장력을 유지하거나 증가시켜 풀림을 근본적으로 방지합니다. 이를 Junker Test에서 가장 강력한 풀림 방지 성능으로 입증합니다.

이 방식은 진동이 심한 환경, 특히 볼트 축에 수직한 횡 방향 진동이 지배적인 경우 최적의 선택이 될 수 있습니다.

3. 풀림 방지 너트 KS 표준 규격 (KS B 1012, 나일론 인서트 너트 기준)

풀림 방지 너트 중 가장 보편적으로 사용되는 나일론 인서트 육각 너트(Type 1)에 대한 KS B 1012 규격 치수를 제시합니다. 이 규격은 너트의 형태뿐만 아니라, 풀림 방지 성능(프리베일링 토크 값)까지 함께 규정하고 있어, 부품 구매 및 설계 시 반드시 확인해야 합니다.

“너트 치수를 보려면 볼트의 나사산 규격부터 알아야겠죠? 기본이 되는 [미터 보통 나사 규격표]를 먼저 확인하고 오시면 이해가 빠릅니다.”

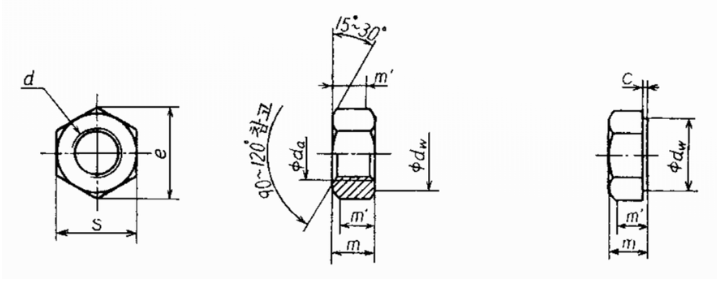

3.1. 치수 기호 정의

설계에 필요한 핵심 치수 기호는 다음과 같습니다.

• d: 나사 호칭 지름
• P: 피치
• m: 너트 높이
• s: 너트 맞은편 폭 (스패너 크기)
• e: 너트 모서리 폭

4. 너트 종류별 최적 선택 기준

풀림 방지 너트를 선정할 때는 설치 환경, 온도, 재사용 여부, 그리고 진동의 유형을 종합적으로 고려해야 합니다.

4.1. 환경 및 기능별 선택 가이드

핵심 조언: 현장에서 진동 레벨이 높다고 판단되거나, 체결 실패가 심각한 안전 문제(인명 피해, 대규모 생산 중단)로 이어질 수 있다면 프리베일링 토크 방식보다는 초기 비용이 다소 높더라도 Junker Test 결과가 우수한 웨지 잠금 시스템을 도입하는 것이 장기적인 유지보수 비용과 안전 측면에서 훨씬 유리합니다.
