케이블 베어 배선 및 꼬임 방지 방법 (Cable Carrier Arrangement to Prevent Twisting)

과거 반도체 후공정 설비의 시운전 단계에서 겪었던 아찔한 기억이 떠오릅니다. 당시 고속으로 왕복 운동을 수행하던 픽 앤 플레이스 모듈에서 가동 3개월 만에 원인 모를 통신 오류가 빈번하게 발생했습니다. 해당 설비는 Mitsubishi PLC와 SMC 공압 시스템이 결합된 복합 자동화 장비였는데, 진단 결과 케이블 베어 내부의 엔코더 케이블이 꽈배기처럼 꼬여 피복이 벗겨진 것이 화근이었습니다. 내부를 확인해보니 케이블들이 서로 엉켜 3.5mm 이상의 축 방향 유격이 사라진 상태였고, 반복적인 굽힘 응력에 의해 내부 동선이 피로 파괴를 일으킨 것입니다. 이처럼 단순해 보이는 배선 작업도 기계 역학적 원리를 무시하면 막대한 가동 중단 손실을 초래합니다. 케이블 베어는 단순히 선을 담는 바구니가 아니라, 가동부의 동력을 전달하는 혈관과 같은 존재이기 때문입니다.

실무 필드 로그 및 분석 (Field Log & Analysis)

당시 현장에서 수집한 데이터를 분석한 결과, 실패의 주된 원인은 ‘케이블 밀집도’와 ‘이종 피복 간의 마찰’이었습니다. KS B ISO 12100(기계의 안전) 표준에 따르면, 가동부의 전기 설비는 물리적인 손상으로부터 보호되어야 하며 반복 굽힘에 견딜 수 있도록 설계되어야 합니다. 분석된 주요 지표는 다음과 같았습니다.

장비 모델: 고속 리니어 모터 구동 모듈
측정 결과: 케이블 베어 내부 점유율 90% 초과 (권장치 60~70%)
근본 원인: 서로 다른 재질(PVC 및 PU)의 케이블을 분리대 없이 혼합 배치하여 고속 가동 시 마찰열 발생 및 표면 흡착 현상 발생

이 사건 이후, 우리 팀은 모든 가동 배선에 대해 엄격한 배열 규칙을 적용하기 시작했습니다. 특히 전기적 안정성만큼이나 물리적인 배선 경로 확보가 중요하다는 것을 다시금 깨달았습니다.

📘 핵심 요약: 자유도의 법칙

케이블 베어 배선의 황금률은 자유도입니다. 케이블이 구부러지는 구간(중립축)에서 스스로 위치를 잡을 수 있도록 충분한 여유 공간을 제공해야 하며, 각 케이블은 서로 간섭하지 않도록 격리되어야 합니다.

케이블 꼬임(Corkscrew)의 공학적 원인

케이블 베어 내에서 케이블이 꼬이는 현상을 흔히 ‘코크스크류’ 효과라고 부릅니다. 이는 케이블이 굽힘 반경을 따라 움직일 때 내측과 외측의 길이 차이에 의한 응력을 적절히 해소하지 못할 때 발생합니다. 특히 지름이 큰 전력선과 얇은 신호선을 한데 묶어버리면, 굽힘 시 큰 케이블이 작은 케이블을 압박하며 비틀림을 유도합니다.

물리적으로는 케이블 피복 재질의 마찰 계수가 높을수록, 그리고 베어 내부의 여유 공간이 지름의 10% 미만일 때 이러한 전단 응력은 극대화됩니다. 따라서 케이블의 인장 강도와 최소 곡률 반경을 반드시 사전 검토해야 합니다.

자주 묻는 질문 (FAQ)

Q1: 케이블 베어 내부에서 케이블들을 케이블 타이로 묶어도 되나요?
A1: 절대 안 됩니다. 케이블 베어 내부의 케이블은 구부러질 때 축 방향으로 미세하게 움직여야 합니다. 타이로 묶으면 이 움직임이 제한되어 특정 지점에 응력이 집중되고, 결국 단선으로 이어집니다. 고정은 베어의 양 끝단에서만 수행해야 합니다.

Q2: 유압 호스와 전기 케이블을 같은 칸에 넣어도 문제가 없을까요?
A2: 원칙적으로 분리대(세퍼레이터)를 사용하여 격리해야 합니다. 유압 호스는 압력 변화에 따라 외경이 팽창하거나 수축하므로, 인접한 전기 케이블의 피복을 지속적으로 압박하여 절연 파괴를 일으킬 수 있습니다.

💡 현장 전문가의 팁

배선 전 케이블을 바닥에 길게 펼쳐두어 제조 시 발생한 비틀림 잔류 응력을 제거하십시오. 케이블 드럼에서 바로 꺼내어 베어에 넣으면 드럼의 감긴 방향대로 비틀림이 남아 있어 꼬임의 직접적인 원인이 됩니다.

단계별 올바른 배열 가이드

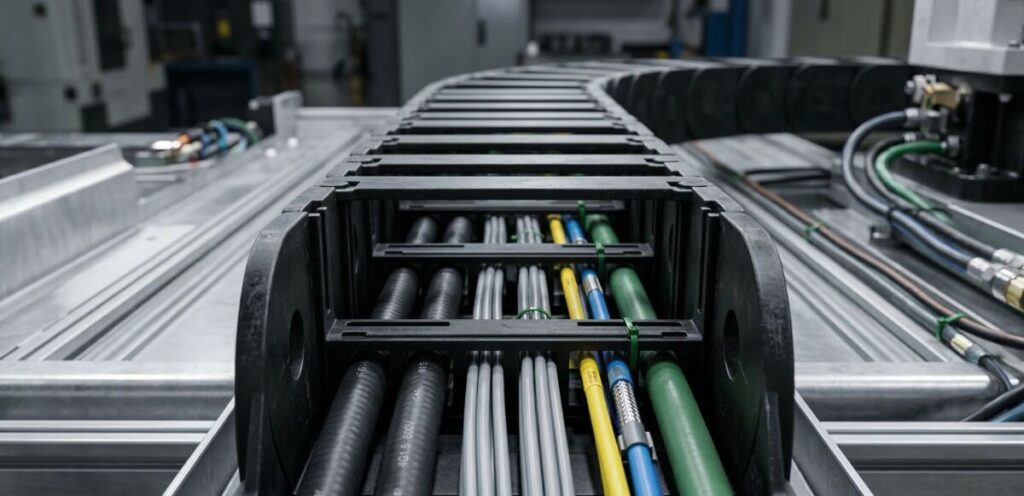

중량 배분 (대칭 배치): 무거운 전력 케이블이나 호스는 양쪽 측면에 배치하고, 가벼운 신호선은 중앙에 배치하여 하중 균형을 잡습니다.
이격 거리 확보: 전체 내부 단면적의 60~70% 이하로 채워야 하며, 개별 케이블 사이에는 지름의 최소 10% 이상의 여유 공간이 있어야 합니다.
수직/수평 분리대 활용: 케이블 지름 차이가 20% 이상 난다면 반드시 분리대를 설치하여 작은 선이 큰 선 밑으로 깔려 들어가는 것을 방지합니다.
곡률 반경(R값) 준수: 베어의 곡률 반경은 내부에 들어가는 가장 굵은 케이블 외경의 8~10배 이상을 권장합니다.

⚠️ 주의사항

다층 배선 시 상하 케이블이 엇갈리지 않도록 하십시오. 가동 시 상하 마찰로 발생하는 피복 분진은 정밀 센서 오작동의 원인이 됩니다.

유지보수 및 점검 체크리스트

점검 항목	정상 상태	조치 사항
케이블 여유 길이	곡선 구간에서 팽팽하지 않음	고정단 위치 조정 후 길이 재확보
피복 마모 상태	외관상 흠집이나 분진 없음	분리대 추가 설치 및 윤활 검토
케이블 꼬임	직선 구간에서 평행 유지	전체 배선 탈거 후 비틀림 제거 재배선

가동부 설계 시에는 제어 방식의 정밀도도 중요하지만, 물리적인 신뢰성 확보가 선행되어야 합니다. 케이블 꼬임으로 인한 노이즈나 단선이 발생하면 아무리 정밀한 제어 알고리즘도 무용지물이 되기 때문입니다. 따라서 리미트 센서 등의 배선 시에도 유연성이 높은 전용 케이블을 선정하는 지혜가 필요합니다.

마치며: 현장 리드 엔지니어의 최종 결론

“케이블 베어 설계는 기계 설계의 마침표”입니다. 아무리 훌륭한 기구부와 제어 알고리즘을 갖췄어도, 배선 배열 하나에 설비의 전체 신뢰도가 결정됩니다. 초기의 작은 투자가 향후 수천만 원에 달하는 설비 가동 중단 손실을 막아주는 가장 확실한 보험이 될 것입니다.
