“혹시 ‘일단 주조로 뽑고, 나중에 깎아내면 되지 않나?’라는 비효율적인 제안을 들어보신 적이 있습니까?”
이 말은 곧 엄청난 가공 비용과 자재 낭비로 이어집니다. 특히 펌프 케이싱이나 대형 프레임을 설계할 때, 초기 공정 결정의 실패는 단순히 시간만 잡아먹는 것이 아니라, 생산 라인 전체의 돈 먹는 하마가 됩니다. 신입 설계자들이 흔히 저지르는 실수 중 하나는 주조 후처리 공차를 과소평가하는 것입니다.
만약 필요한 정밀도가 IT7 등급인데 사형 주조(모래 주조)를 고집한다면, 불필요한 고정밀 기계 가공 작업에 투입되는 비용 때문에 프로젝트의 수익성은 바닥을 칩니다. 주조 공정 선택은 설계의 시작이자 끝이며, 생산 비용 절감의 줄타기와 같습니다. 설계자는 제조 공정의 한계를 명확히 이해해야만 불필요한 비용을 막을 수 있습니다.
주조 공정은 금속 재료를 녹여 액체 상태로 만든 후, 미리 제작된 주형(금형) 내부에 부어 원하는 형상으로 응고시켜 제품을 만드는 기초적인 성형 기술입니다. 복잡한 형상을 한 번에 제작할 수 있으며, 기계 가공 대비 재료 손실이 적고 대량 생산에 유리하여 산업 전반에 걸쳐 핵심적인 역할을 합니다.
1. 주조 공정의 핵심 원리
주조품의 품질을 결정하는 핵심 원리는 네 가지입니다. 액체 금속이 주형을 채우는 능력인 유동성, 응고 과정에서 발생하는 체적 변화를 보상하는 수축률, 그리고 주조 후 발생 가능한 결함을 예측하고 제어하는 기술입니다.
- 유동성 및 충진: 액체 금속이 주형의 구석구석을 채울 수 있는 능력입니다. 이는 주입 온도, 금속의 조성, 그리고 주형의 설계(탕구계)에 크게 좌우됩니다.
- 응고 및 수축: 금속이 액체에서 고체로 변할 때 반드시 체적이 감소합니다. 이 수축 현상을 제대로 보상하지 않으면, 제품 내부에 공동(빈 공간)이나 균열이 발생하는데, 이를 수축공 또는 수축 결함이라고 합니다.
- 주형 및 코어: 주형은 외부 형상을 만들고, 코어는 내부 빈 공간(예: 배관의 통로)을 만드는 데 사용됩니다. 주형 재료와 코어 재료의 적절한 선택은 표면 거칠기 및 주조 결함 발생률을 결정합니다.
2. 주요 주조 공정별 특징 및 적용
주조 공정은 주형을 제작하는 방식과 금속을 주입하는 압력에 따라 크게 분류됩니다. 각 방식은 최종 제품의 정밀도, 생산 속도, 그리고 비용에 큰 차이를 가져오므로, 설계 단계에서 요구되는 치수 공차와 표면 품질을 고려하여 신중하게 선택해야 합니다.
2.1. 사형 주조

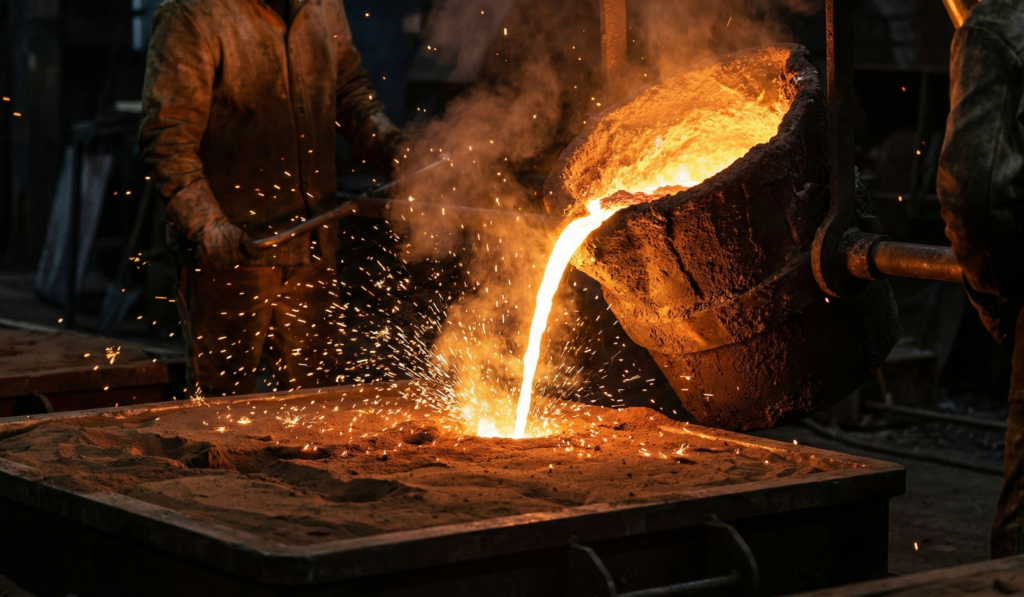

가장 오래되고 널리 사용되는 방법입니다. 주형 재료로 모래와 점결제를 사용합니다. 생산 비용이 저렴하고 대형 주물 제작이 가능하며, 다양한 금속 재료에 적용할 수 있다는 장점이 있습니다. 하지만 주형의 표면이 거칠어 주물의 표면 거칠기가 나쁘고, 정밀도가 낮아 추가적인 기계 가공이 필수적입니다. 일반적으로 단순 주강재(SC 계열)와 같은 저렴한 구조용 부품이나 대형 형상에 적합합니다.
2.2. 정밀 주조 (Investment Casting / Lost Wax)
왁스 모형을 만들고, 그 위에 세라믹 슬러리를 입혀 주형을 제작한 후 왁스를 녹여 제거(로스트 왁스)하는 방식입니다. 초기 금형 제작 비용은 높으나, 주물의 정밀도가 매우 높고 복잡한 형상을 후가공 없이 구현할 수 있습니다. 항공우주 부품이나 의료 장비와 같이 고강도와 높은 치수 정확도가 요구되는 부품에 적용됩니다.
2.3. 다이 주조
강철로 만든 정밀 금형(다이)을 사용하여 용융 금속을 고압으로 주입합니다. 생산 속도가 매우 빠르고 주물 표면이 매끄러우며 치수 정밀도가 매우 높습니다. 다만, 금형 제작 비용이 매우 비싸므로 대량 생산(수만 개 이상)에만 경제성이 있습니다. 주로 알루미늄, 아연, 마그네슘 합금 등 비철금속에 사용되며, 높은 기계적 강도가 요구될 경우 고장력 볼트 재료(예: SCM435)에 준하는 강도 특성을 고려하여 적절한 소재를 선정해야 합니다.
3. 주조 공정별 정밀도 및 표면 품질 비교
설계자는 최종 부품에 요구되는 정밀도에 따라 주조 공정을 선택해야 합니다. 불필요하게 정밀도가 높은 공정을 선택하는 것은 비용 상승을 초래합니다. 요구되는 치수 공차 ISO IT 등급표 선정 기준에 따라 공정을 비교하는 것이 중요합니다.
(Ra: 표면 거칠기 (μm))
| 공정 종류 | 주형 재료 | 치수 정밀도 (ISO IT 등급) | 표면 거칠기 (Ra) | 경제적 생산 수량 |
|---|---|---|---|---|
| 사형 주조 | 모래 | IT13 ~ IT16 (매우 낮음) | 12.5 ~ 50 μm | 소량 ~ 대량 |
| 셀 몰드 주조 | 수지 코팅 모래 | IT10 ~ IT12 (보통) | 3.2 ~ 12.5 μm | 중량 ~ 대량 |
| 정밀 주조 | 세라믹 | IT5 ~ IT8 (매우 높음) | 0.8 ~ 3.2 μm | 소량 ~ 대량 (단가가 비쌈) |
| 다이 주조 | 금속 금형 | IT8 ~ IT10 (높음) | 0.8 ~ 3.2 μm | 극대량 (금형 비용 회수 필요) |
🔥 응고 시간 법칙 (Chvorinov’s Rule)
주물품이 식어서 굳는 시간(t)은 부피(V)와 표면적(A)의 비율에 비례합니다.
- t : 응고 시간 (Solidification Time)
- V : 주물의 부피 (Volume)
- A : 주물의 표면적 (Surface Area)
- ※ 부피가 크고 표면적이 작을수록 천천히 식습니다. (수축공 방지 설계의 핵심)
4. 주조품 설계 시 고려할 주요 결함 및 대책

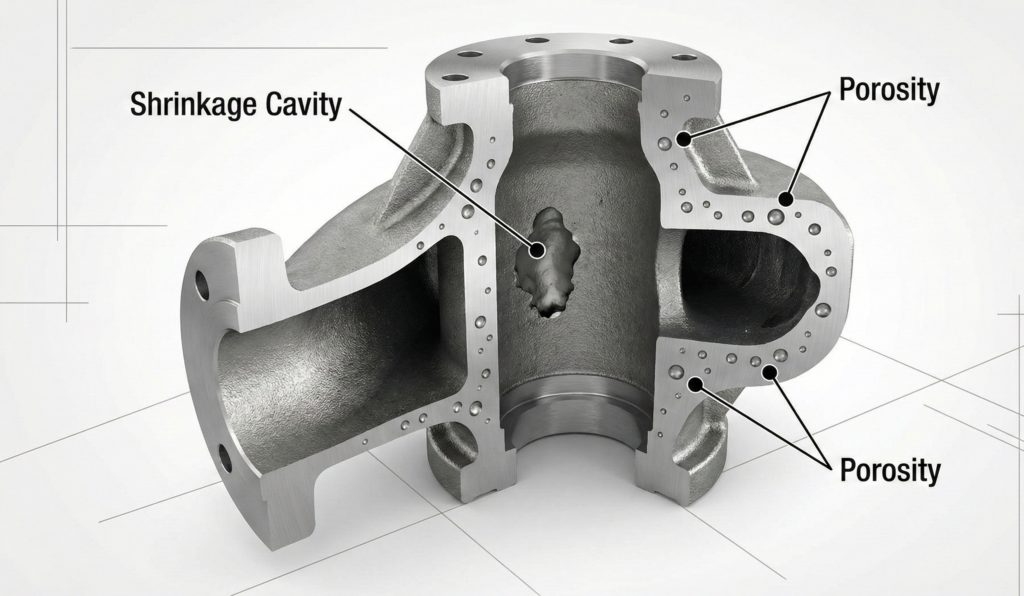

주조품 설계의 핵심은 가공성을 높이는 것뿐만 아니라, 주조 과정에서 발생하는 고유한 결함을 최소화하는 것입니다. 가장 흔하고 치명적인 결함은 가스 포집으로 인한 기공과 응고 수축으로 인한 수축공입니다.
4.1. 수축공 방지 대책
응고 수축은 피할 수 없지만, 설계로 제어할 수 있습니다. 덩어리가 큰 부분(열점)이 마지막에 응고되도록 방향성 응고를 유도해야 합니다. 이를 위해 용융 금속을 지속적으로 공급하는 예비 주머니인 라이저를 설계하고, 두께 변화는 가능한 한 완만하게 처리해야 합니다. 급격한 단면 변화는 응력 집중을 유발하여 균열이 발생할 위험을 높입니다.
4.2. 주조 응력 및 변형 최소화
주조품이 식으면서 발생하는 불균일한 냉각 속도는 내부 응력을 유발하여 제품의 뒤틀림(변형)을 초래합니다. 이러한 응력을 완화하기 위해 주조 후 풀림 열처리(Annealing)를 수행해야 합니다. 특히 주철처럼 취성이 강한 재료에서는 내부 응력 관리가 매우 중요합니다.
4.3. 주조 설계 규칙
- 모서리 둥글게 처리 (필렛): 모든 내부 모서리는 날카롭게 처리하지 말고 충분한 필렛을 적용하여 응력 집중과 열점 발생을 방지해야 합니다.
- 최소 두께 유지: 주물 두께가 너무 얇으면 유동성이 떨어져 충진 불량(미달)이 발생합니다. 공정별 최소 두께 요구 사항을 준수해야 합니다.
- 뺄 구배 적용 (Draft): 주형에서 주물을 쉽게 꺼낼 수 있도록 모든 수직면에 적절한 구배(1°~3°)를 적용해야 합니다. 이는 주형 파손을 막고 후가공 횟수를 줄이는 기본 설계 원칙입니다.
주조 공정의 종류별 특징과 정밀도에 대한 깊이 있는 이해는 곧 제조 원가 절감으로 직결됩니다. 설계자는 요구되는 기계적 성능(예: 고장력 볼트 재료 SCM435와 SM45C의 열처리 전략에서 다루는 강도)과 정밀도 사이의 최적점을 찾아 공정을 선정해야 합니다.
📌 주물 제작을 위한 설계(DfM) 3원칙
불량을 줄이고 후가공 비용을 아끼려면 도면 단계에서 확인하세요.
- 빼기 구배 (Draft Angle) : 모형이 잘 빠지도록 1~3° 기울기 필수
- 균일한 살두께 (Uniform Thickness) : 급격한 두께 차이는 수축 결함의 원인
- 모서리 라운드 (Fillet) : 응력 집중과 탕의 흐름을 위해 R값 적용
