실린더 속도 조절과 스피드 컨트롤러 (Cylinder Speed Control and Speed Controller)

과거 반도체 후공정 장비의 시운전 단계에서 발생했던 치명적인 가동 중단 사례를 복기해 봅니다. 당시 SMC 공압 실린더와 Mitsubishi PLC를 활용한 고속 이송 모듈에서 실린더가 전진 완료 직전에 심한 진동과 함께 ‘텅’ 하는 타격음을 발생시켰습니다. 초기 진단 결과, 작업자가 속도 조절을 위해 미터 인 방식의 컨트롤러를 잘못 설치하여 실린더 내부의 배압이 형성되지 않았고, 이로 인해 피스톤이 급출발하는 스틱 슬립 현상이 발생한 것이 원인이었습니다. 3.5mm 정도의 축 방향 유격이 반복적인 충격으로 인해 발생했고, 이는 결국 위치 정밀도 불량으로 이어졌습니다. 이 문제를 해결하기 위해 ISO 6358(공압 유체 동력 – 유전체 구성 요소의 유량 특성 결정) 규격을 바탕으로 유량 계수를 재계산하고, 모든 스피드 컨트롤러를 미터 아웃 방식으로 교체한 후에야 장비는 안정적인 속도를 유지할 수 있었습니다.

핵심 사양 요약 테이블

속도 조절의 물리적 원리

스피드 컨트롤러가 실린더의 속도를 조절하는 근본적인 이유는 공기의 압축성 때문입니다. 공기는 액체와 달리 압축이 용이하여 실린더 내부에 압력이 차오르는 데 시간이 걸립니다. 만약 미터 인 방식을 사용하게 되면, 실린더 내부로 들어가는 공기량은 미세한데 피스톤이 정지 마찰력을 이겨내는 순간, 낮은 압력에서도 갑자기 튀어나가는 현상이 발생합니다.

반면 미터 아웃 방식은 실린더의 반대편(배기측) 공간에 공기를 가두어 둡니다. 피스톤이 전진하려고 할 때, 나가는 쪽의 공기 흐름을 니들 밸브로 억제하면 배압이 형성됩니다. 이 배압은 일종의 공기 쿠션 역할을 하여 피스톤의 급격한 가속을 억제하고, 외부 부하의 변화에도 불구하고 균일한 속도로 운동할 수 있게 유도합니다. 물리적으로는 베르누이 방정식과 유량 계수(Cv)의 상관관계에 의해 입구와 출구의 압력 차이가 속도를 결정하게 됩니다.

실무 필드 로그 및 분석 (Field Log & Analysis)

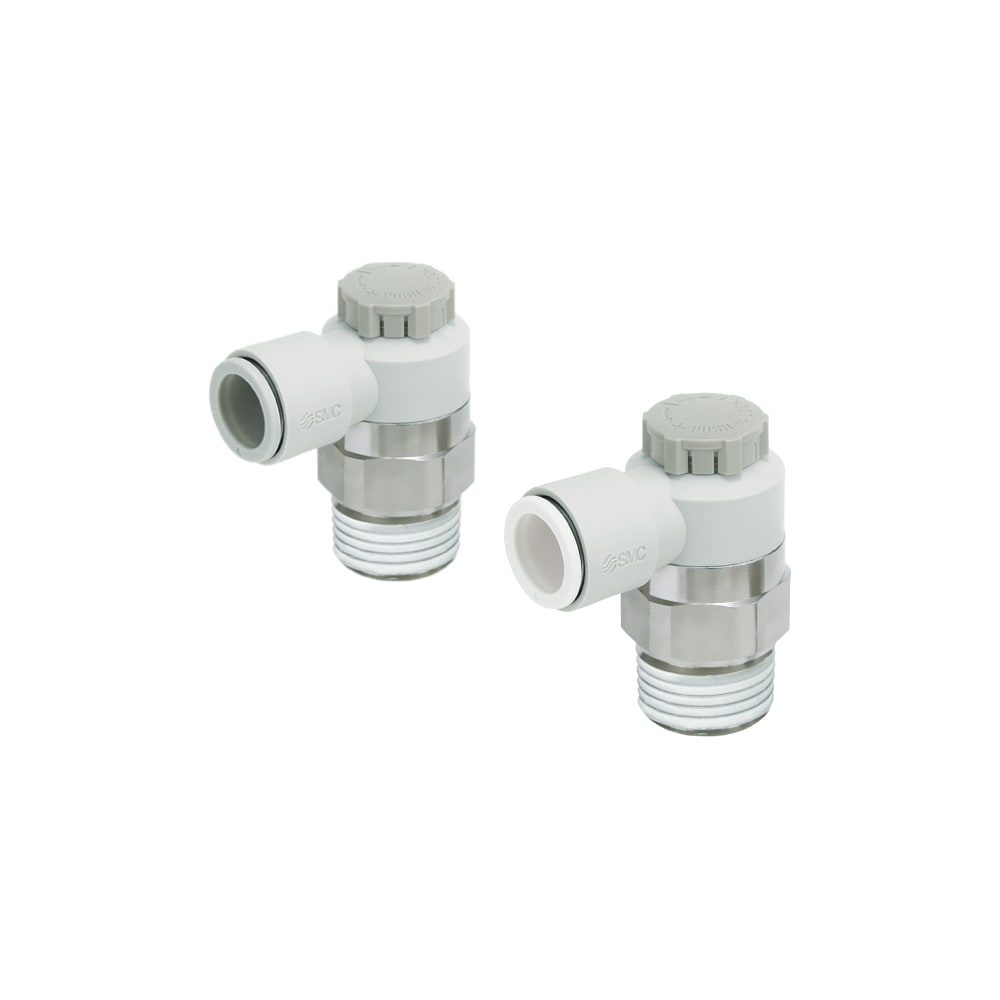

현장에서 사용되는 SMC AS2201F 시리즈와 같은 스피드 컨트롤러는 체크 밸브의 방향에 따라 기능이 결정됩니다. 실무에서는 다음과 같은 절차로 분석을 진행합니다.

1. 현상 파악: 실린더가 중간 정지 후 재가동 시 점프 현상 발생. 피스톤 로드가 미세하게 떨리며 전진함.
2. 측정 데이터: 레귤레이터 설정 압력 5.0 bar, 부하 중량 12kg. 실린더 내경 32mm.
3. 원인 도출: 미터 인 제어 방식으로 인해 공급측 압력이 피스톤의 정적 마찰력을 넘어서는 순간 가속도가 급증함. 이후 체적 팽창으로 압력이 급락하며 다시 멈추는 현상 반복.
4. 해결 대책: 스피드 컨트롤러의 방향을 확인하여 배압 제어가 가능한 미터 아웃 방식으로 전면 교체.

또한, 공압 공급 라인의 안정성을 위해 FRL 유니트의 드레인 상태를 점검하여 수분에 의한 그리스 열화를 방지해야 합니다. 고온 환경에서는 유체 점성이 변하여 니들 밸브의 오리피스 통과 유량이 달라질 수 있으므로 정기적인 유량 계측이 필요합니다.

마치며

실린더 속도 조절은 단순히 ‘빠르게’ 혹은 ‘느리게’의 문제가 아닙니다. 공압 시스템 전체의 에너지 효율과 기계 부품의 피로도를 결정짓는 핵심 공정입니다. 책임 엔지니어라면 복동 실린더 시스템 설계 시 미터 아웃 방식을 표준으로 채택하고, 특수하게 수직으로 장착되어 자중 낙하 위험이 있는 경우에만 보조적인 제어 방식을 검토해야 합니다. 기초적인 원리를 무시한 채 설정을 변경하는 것은 장비의 수명을 깎아먹는 지름길임을 명심하시기 바랍니다.
