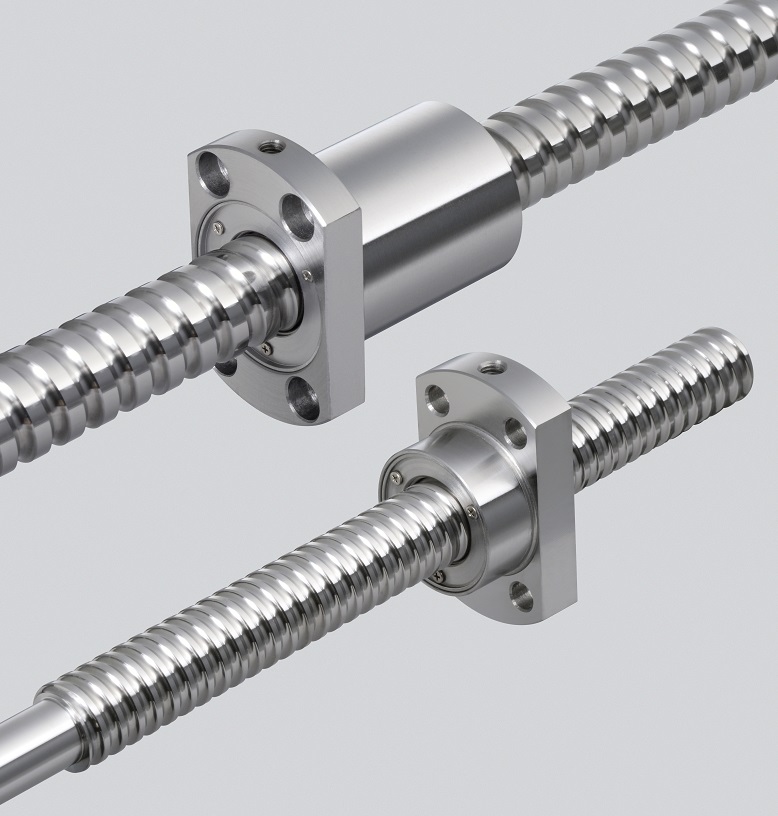

볼 스크류의 리드와 피치 차이점 분석 (Differences between Lead and Pitch of Ball Screw)

정밀 위치 제어 시스템을 설계할 때 볼 스크류는 가장 핵심적인 요소입니다. 우리는 최근 고속 픽 앤 플레이스 로봇의 구동부 성능을 검토하면서 한줄 나사와 다줄 나사 볼 스크류의 성능 데이터를 비교 분석했습니다. 실험 데이터에 따르면, 리드값이 큰 볼 스크류를 채택했을 때 동일한 회전수에서 이송 속도는 획기적으로 상승하지만, 분해능과 강성 측면에서는 미세한 손실이 발생함을 확인했습니다. 설계 엔지니어는 단순히 카탈로그의 수치만 볼 것이 아니라, 리드와 피치의 기하학적 관계가 기구학적 정밀도에 미치는 영향을 깊이 있게 이해해야 합니다.

📘 핵심 요약

볼 스크류에서 피치(Pitch)는 인접한 나사산 사이의 거리를 의미하며, 리드(Lead)는 샤프트가 1회전 할 때 너트가 직선으로 전진하는 거리를 뜻합니다. 한줄 나사에서는 두 값이 동일하지만, 다줄 나사에서는 ‘리드 = 피치 × 줄 수’의 관계가 성립합니다.

실무 필드 로그 및 분석 (Field Log & Analysis)

작년 가을, 자동차 부품 조립 라인에 설치된 NSK W1510 계열(예시) 볼 스크류 기반의 정밀 스테이지에서 반복 정밀도가 사양 대비 0.04mm 이상 벗어나는 문제가 발생했습니다. 현장을 확인한 결과, 제어부의 서보 모터 파라미터 설정 단계에서 오류가 발견되었습니다. 해당 장비는 효율을 높이기 위해 2줄 나사(2-Start) 사양의 볼 스크류를 사용하고 있었는데, 담당자가 피치 값인 5mm를 리드로 오인하여 펄스 연산식을 구성한 것이 화근이었습니다.

실제 해당 모델의 리드는 10mm였으며, 이로 인해 실제 이동 거리가 목표치의 두 배로 출력되거나 연산 오차가 누적되어 최종 위치 결정에 실패한 것입니다. 이 문제로 인해 라인이 약 6시간 동안 정지되었으며, 상당한 생산 손실이 발생했습니다. 우리는 ISO 3408 표준에 명시된 리드 오차 등급을 재확인하고, 샤프트의 열팽창을 고려하여 서보 파라미터를 재보정함으로써 문제를 해결했습니다. 이러한 실수는 실무에서 의외로 자주 발생하며, 기계 설계자와 제어 설계자 간의 정확한 의사소통이 얼마나 중요한지를 보여줍니다.

핵심 차이점과 기하학적 원리

볼 스크류의 구조를 물리적으로 이해하려면 나사산의 궤적을 따라가 보아야 합니다. 피치는 순수하게 나사산과 나사산 사이의 기하학적 간격입니다. 이는 가공 단계에서 결정되는 물리적 수치이며, 볼의 크기와 직접적인 연관이 있습니다. 반면 리드는 실제 기계적 출력을 결정하는 변수입니다.

다줄 나사를 사용하는 이유는 명확합니다. 만약 한줄 나사에서 리드만 크게 키우려고 하면, 리드각이 너무 가팔라져서 볼의 주행 궤적이 불안정해지고 샤프트의 유효 직경이 가늘어지는 부작용이 생깁니다. 이때 피치는 작게 유지하면서 여러 개의 나사산을 겹쳐 가공하는 다줄 나사 방식을 채택하면, 샤프트의 강성을 유지하면서도 한 바퀴 회전당 이동 거리를 획기적으로 늘릴 수 있습니다. 이는 고속 이송이 필요한 반도체 웨이퍼 이송 장비나 대형 공작 기계에서 필수적인 기술입니다.

⚠️ 주의사항

다줄 나사 볼 스크류를 채택할 경우, 리드가 커짐에 따라 역구동(Back-driving) 현상이 발생하기 쉽습니다. 수직축에 적용할 경우 전원이 차단되면 너트가 자중에 의해 흘러내릴 위험이 크므로, 반드시 브레이크가 장착된 서보 모터를 사용해야 합니다.

리드와 피치의 비교 분석 테이블

구분 항목	피치 (Pitch)	리드 (Lead)
정의	인접한 나사산 간의 거리	1회전 시 너트의 이동 거리
계산 공식	고정 물리 수치	피치 × 줄 수 (n)
주요 영향	볼의 크기 및 정격 하중	이송 속도 및 분해능
관련 표준	KS B 2051 / ISO 3408	KS B 2051 / ISO 3408

상황별 선정 가이드

1. 고하중 및 고강성이 필요한 경우: 피치가 작고 리드가 동일한 한줄 나사를 권장합니다. 나사산의 밀도가 높아 하중 분산 효과가 탁월하며, 축 방향 강성이 높습니다. 금형 가공기나 중량물 이송용 유압 대체 실린더 설계 시 유리합니다.

2. 고속 이동이 최우선인 경우: 리드가 큰 다줄 나사를 선택하십시오. 동일한 rpm에서 리드가 5mm이면 분당 15m를 이동하지만, 리드가 20mm이면 60m까지 이동이 가능합니다. 이는 시스템의 택 타임(Tact Time)을 결정짓는 핵심 요소입니다.

3. 정밀 위치 결정이 필요한 경우: 리드가 작은 볼 스크류를 사용하면 모터 1회전당 이동 거리가 짧아져 제어 분해능이 향상됩니다. 단, 최고 속도 제한을 고려하여 제어기의 펄스 출력 속도와 기계적 임계 속도를 교차 검증해야 합니다.

💡 현장 전문가의 팁

볼 스크류 샤프트는 마찰열에 의해 미세한 치수 변화가 일어납니다. 고정밀 장비에서는 리드 오차를 줄이기 위해 샤프트 내부에 냉각유를 순환시키거나, 장착 시 예압(Preload)을 주어 열팽창을 제어하는 설계를 적용해야 합니다.

초보 엔지니어들이 흔히 하는 실수

실무에서 가장 많이 하는 실수는 볼 스크류의 외경만 보고 리드와 피치를 단정 짓는 것입니다. 똑같은 직경 20mm 제품이라도 내부 줄 수에 따라 리드는 5mm가 될 수도, 10mm가 될 수도 있습니다. 반드시 제조사 각인 번호를 확인하거나 직접 샤프트를 돌려 너트 이동 거리를 측정하는 습관을 들여야 합니다.

또한, 리드가 큰 제품을 선정하면서 모터의 토크 용량을 간과하는 경우가 많습니다. 리드가 커지면 지렛대의 원리와 반대로 작용하여 동일한 부하를 밀어내기 위해 더 큰 회전 토크가 필요하게 됩니다. 모터 사양 결정 전에 가속 시 필요한 관성 토크와 리드값의 상관관계를 반드시 계산하십시오.

마치며

볼 스크류의 리드와 피치는 기계의 속도, 정밀도, 수명을 결정짓는 핵심 설계 인자입니다. 고속과 고정밀을 동시에 요구하는 프로젝트라면, 적절한 예압이 적용된 다줄 나사 타입의 연삭급 볼 스크류를 선택하고 샤프트의 열팽창 계수를 고려한 정밀 간극 설계를 최우선으로 검토해야 합니다. 기술은 이론을 넘어 현장의 데이터와 결합될 때 비로소 가치를 발휘합니다.
