기계를 설계하거나 공정을 분석하는 엔지니어에게 열역학 제1법칙은 단순한 이론이 아니라 현장 효율을 결정하는 핵심 도구입니다. 이 법칙은 간단히 말해 ‘에너지는 사라지지 않고 형태만 바뀐다’는 것을 의미합니다. 이 원리를 이해하면 겉보기에는 소실된 것처럼 보이는 에너지(주로 열)를 찾아내 설비의 성능을 극대화할 수 있습니다.
1. 현장 트러블슈팅 스토리: 사라진 에너지 찾기
제가 현장 방문 당시, 신형 펌프가 제원보다 훨씬 높은 온도로 작동하는 문제를 겪었습니다. 이론상으로는 펌프가 100kW의 전력을 투입해 90kW의 유압 동력을 생산해야 했지만, 실제로는 80kW만 생산하고 있었으며, 나머지 20kW가 열 에너지로 변환되어 손실되고 있었습니다. 이 20kW의 ‘손실 에너지’는 사실 파이프 내부의 와류, 마찰, 그리고 유압 펌프의 용적 효율, 전효율 정의 및 성능 저하 방지를 위한 현장 체크리스트 저하로 인해 열 에너지로 형태를 바꾼 것뿐이었습니다. 열역학 제1법칙을 적용하면 이 손실된 열량이 어디서 왔는지 정확히 추적할 수 있습니다.
2. 마스터 테이블: 열역학 제1법칙 핵심 요소
열역학 제1법칙은 ‘시스템 경계’를 어떻게 설정하느냐에 따라 적용 방식이 달라집니다. 우리가 현장에서 가장 흔하게 접하는 터빈, 펌프, 압축기 같은 장치는 질량이 드나드는 ‘개방 시스템’으로 해석됩니다. 다음 표는 개방 시스템 분석에 사용되는 에너지의 주요 형태와 실무적 의미를 정리한 것입니다.
| 항목 | 기호 | 정의 (시스템 기준) | 실무 적용 예시 (펌프/터빈) |
|---|---|---|---|
| 내부 에너지 변화 | Δ U | 시스템 내부에 저장된 에너지 변화량 (주로 유체 또는 장비의 온도 변화) | 유체나 펌프 본체의 시간당 온도 상승분 |
| 열 에너지 (투입/손실) |
Q | 시스템 경계를 넘나드는 열량 | 주위 환경으로 방출되거나(손실) 외부 열원에서 들어온(투입) 열량 |
| 일 에너지 (투입/산출) |
W | 시스템이 외부에 하거나 외부로부터 받는 동력 | 모터가 샤프트에 전달하는 토크 일(투입), 터빈이 전기를 생산하는 일(산출) |
| 전체 유동 에너지 | Eflow | 유체 이동 시 운반되는 전체 에너지 (엔탈피, 운동, 위치 에너지의 합) | 입구와 출구 유체의 압력, 속도, 높이 차이로 인한 에너지 변화 |

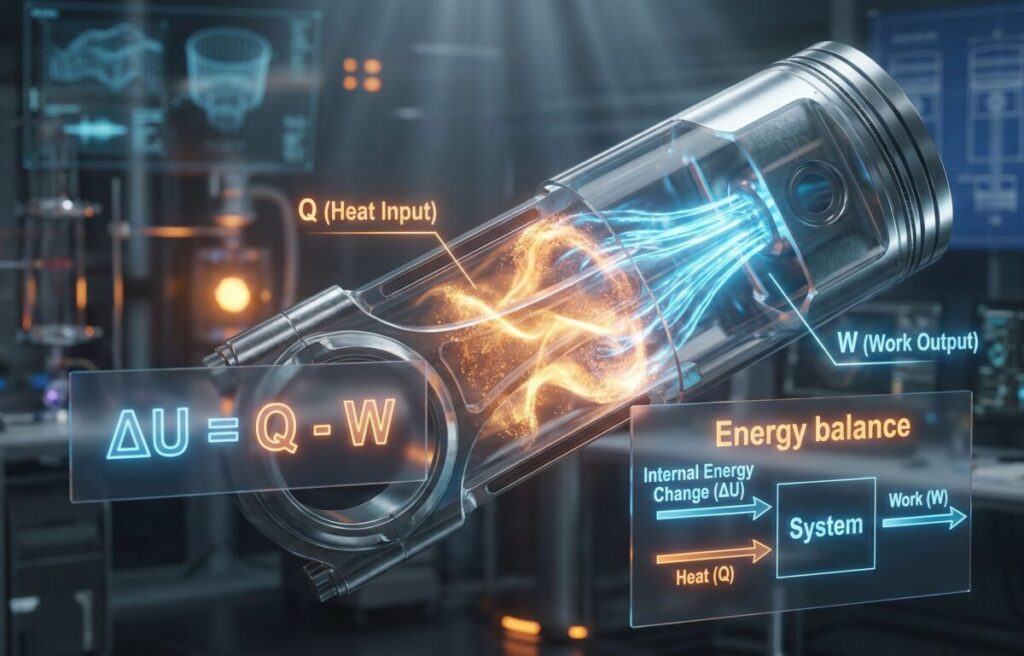

| 에너지 보존 원리 | ΔE = Q – W | 시스템 내부 에너지 변화량은 투입된 열과 한 일의 차이와 같다 (폐쇄 시스템) | 개방 시스템에서는 정류 흐름 에너지 방정식(SFEE)을 사용해야 함 |
(참고: 현장 적용 시 W는 보통 축 일(W_s)과 흐름 일(Wflow)로 세분화됩니다.)
| 구분 (Process) | 기호 | 부호 | 물리적 의미 |
|---|---|---|---|
| 열 흡수 (Heat In) | Q_in | (+) 양수 | 시스템이 에너지를 얻음 (내부에너지 증가) |
| 열 방출 (Heat Out) | Q_out | (-) 음수 | 시스템이 에너지를 잃음 (내부에너지 감소) |
| 일 행함 (Expansion) | W_out | (+) 양수 | 시스템이 팽창하며 외부에 일을 함 (에너지 소모) |
| 일 받음 (Compression) | W_in | (-) 음수 | 시스템이 압축되며 외부로부터 일을 받음 (에너지 축적) |
1. 시스템이 열을 받으면 (+), 뺏기면 (-)
2. 시스템이 팽창하며 일을 하면 (+), 압축되며 일을 받으면 (-)
이 기준이 섞이면 계산 결과가 정반대로 나오니 주의해야 합니다.
3. 열역학 제1법칙의 실용적 분석
개방 시스템과 정류 흐름 에너지 방정식
엔지니어가 실제 공장에서 다루는 대부분의 장비는 유체가 계속 흐르는 ‘개방 시스템’입니다. 이 경우 제1법칙은 ‘정류 흐름 에너지 방정식(Steady Flow Energy Equation, SFEE)’으로 변형되어 사용됩니다. 이 방정식은 입구의 총 에너지와 출구의 총 에너지가 균형을 이루어야 한다는 것을 뜻합니다.
SFEE 요약: 입구에서의 (엔탈피 + 운동 + 위치 에너지) + 외부 투입열 = 출구에서의 (엔탈피 + 운동 + 위치 에너지) + 외부 산출일
이 방정식을 활용하면, 만약 펌프나 압축기 같은 장비에서 효율이 낮아 동력(일, W)이 부족하게 나오면, 그 부족분은 반드시 열(Q)이나 내부 에너지(Δ U)의 증가 형태로 나타나야 합니다. 에너지 감사를 수행할 때, 입력된 전기 동력과 출력된 유효 동력의 차이를 측정하고, 이 차이가 곧바로 주변으로 방출되는 열량과 일치하는지 확인하면 장비의 손실 위치를 정확히 파악할 수 있습니다.
설계 시 고려 사항
시스템을 설계할 때 손실 W를 최소화하기 위해 마찰 손실을 줄이는 것이 중요합니다. 특히 동력 전달 시 손실되는 W를 줄이려면 정확한 커플링의 비틀림 강성 및 정격 토크 계산 실무 지침에 따라 시스템을 설계해야 합니다. 또한, 정지 상태가 아닌 유체가 이동하는 경우, 입구와 출구에서의 에너지 균형은 베르누이 방정식: 압력-속도 해설을 통해 더욱 심층적으로 이해할 수 있으며, 이 베르누이 방정식 자체가 제1법칙이 비압축성 유체 흐름에 적용된 특별한 형태임을 기억해야 합니다. 이때 마찰과 같은 손실 항목을 무시하지 말고 반드시 열 에너지 (Q)로 계상해야 전체 균형이 맞습니다.
4. 에너지 손실 최소화를 위한 실무 체크리스트
에너지 보존 법칙은 손실을 없애라는 것이 아니라, 손실이 어디로 갔는지 명확히 하라는 뜻입니다. 현실적으로 100% 효율은 불가능하지만, 손실을 줄이는 것은 가능합니다.
- 단열 확인 (Q 최소화): 열 손실이 시스템 성능에 결정적인 영향을 미치는 경우(예: 증기 터빈, 열 교환기), 외부로 빠져나가는 Q를 최소화하기 위해 단열재의 두께와 상태를 주기적으로 확인해야 합니다.
- 마찰 관리 (W 손실 최소화): 펌프나 압축기 내부 유체의 과도한 마찰은 운동 에너지를 열 에너지로 전환시켜 효율을 떨어뜨립니다. 적절한 유압유 점도 유지와 베어링 및 씰의 마모 관리가 필수적입니다.
- 운전 모드 분석 (Δ U 관리): 시스템이 일정한 상태(정상 상태, Steady State)로 작동하는지 확인합니다. 시동 직후나 부하 변동 시에는 내부 에너지 (Δ U)가 변동하며 계산이 복잡해지므로, 효율 측정은 반드시 정상 상태에서 진행해야 합니다.
📝 마치며
열역학 제1법칙은 단순히 에너지가 보존된다는 교과서적인 정의를 넘어, 엔지니어가 시스템의 비효율성을 진단하고 개선할 수 있도록 돕는 실무적인 기반입니다. 현장에서 알 수 없는 이유로 온도가 올라가거나 출력이 떨어졌다면, 그것은 에너지가 사라진 것이 아니라 반드시 다른 형태(대부분 마찰열)로 전환된 것입니다. 입력된 에너지와 출력된 유효 에너지의 차이를 정확히 측정하여, 그 손실분을 열 에너지나 기타 형태의 손실 항목으로 대입하는 습관이 바로 효율적인 설비 운영의 첫걸음입니다.
