신입 사원 시절, 저는 고속으로 회전하는 장비의 지지대를 설계하면서 큰 실수를 저질렀습니다. 가공이 쉽고 저렴하다는 이유만으로 범용 알루미늄 합금인 6061 T6을 선택했던 것입니다. 그러나 몇 달 지나지 않아 반복적인 진동과 응력 집중으로 인해 지지대 모서리에 미세한 피로 균열이 발생했고, 결국 장비가 멈추는 결과를 낳았습니다. 재료 전문가에게 조언을 구하니, 이처럼 높은 응력과 피로 강도가 요구되는 부위에는 7000계열인 7075 T6을 사용했어야 했다는 설명을 들었습니다. 6061 T6과 7075 T6은 알루미늄 합금 중 가장 널리 사용되지만, 그 특성과 용도는 극명하게 다릅니다. 이 두 재료의 화학 성분 차이가 강도, 용접성, 부식 저항성, 그리고 가장 중요한 가격을 어떻게 결정하는지 실무적인 관점에서 비교해 보겠습니다.
6061 T6 대 7075 T6 핵심 특성 비교
두 합금의 가장 큰 차이는 주 합금 원소입니다. 6061은 마그네슘과 규소를 주 성분으로 하며 우수한 용접성이 특징입니다. 반면, 7075는 아연을 주 성분으로 하며, 항공기 등 높은 강도가 필수적인 분야를 위해 설계된 초고강도 합금입니다. 이러한 차이는 재료의 기계적 특성에 직접적인 영향을 미칩니다. 일반적으로 알루미늄 판재 및 판의 규격은 ASTM B209 또는 KS D 6701과 같은 표준을 따릅니다.
| 특성 항목 | 6061 T6 | 7075 T6 | 비고 (실무 적용) |
|---|---|---|---|
| 인장 강도 (UTS, MPa) | 약 310 | 약 570 | 7075가 약 80% 이상 강함 |
| 항복 강도 (YS, MPa) | 약 276 | 약 503 | 강도가 설계 기준에 가장 중요 |
| 밀도 (kg/m³) | 약 2700 | 약 2810 | 밀도는 거의 유사하여 경량화 효과는 비슷함 |
| 용접성 | 매우 우수 | 매우 불량 (권장 안 함) | 7075는 용접 후 강도 크게 저하 |
| 부식 저항성 | 우수 | 보통 (응력 부식 민감) | 7075는 도금이나 양극 산화 처리가 필수 |
| 가격 (지수) | 1.0 (기준) | 1.5 ~ 2.5 | 7075는 특수 합금으로 가격이 높음 |

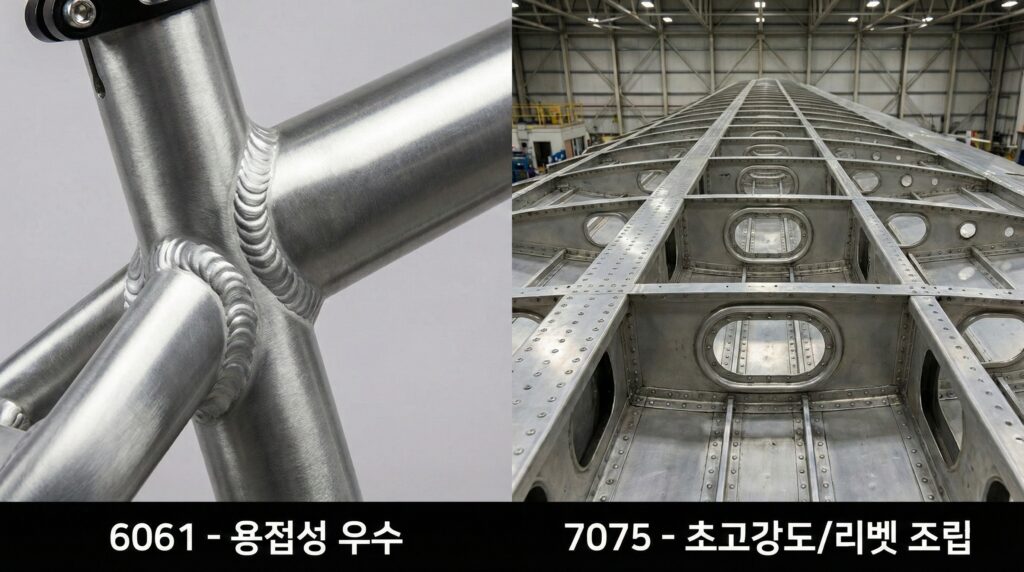

6061 T6의 장점과 실무 적용
6061 T6은 ‘알루미늄계의 SS400‘이라고 불릴 정도로 가장 대중적인 재료입니다. 1. 뛰어난 용접성: 6061은 용접 후에도 기계적 특성의 손실이 상대적으로 적고, 용접 작업이 매우 쉽습니다. 프레임이나 복잡한 구조물을 제작할 때 큰 장점입니다.
2. 우수한 부식 저항성: 환경 노출에 강해 특별한 표면 처리 없이도 사용되는 경우가 많습니다.
3. 높은 가공성: 기계 가공이 매우 용이하여 가공비가 절감됩니다. 또한, 압출 성형이나 복잡한 형태로의 성형 작업이 7075보다 훨씬 쉽습니다. 주요 용도: 일반 기계 구조물, 건축 자재, 선박 부품, 차량 섀시, 전자 제품 케이스. 강도가 덜 중요하고 대량 생산에 유리한 부품에 적합합니다.
7075 T6의 장점과 실무 적용
7075 T6은 알루미늄 합금 중 가장 높은 강도를 자랑하며, 무게 대비 강성비가 뛰어나다는 특성 때문에 항공기 부품에서 그 진가를 발휘합니다. 1. 극도로 높은 강도: 항복 강도가 500 MPa를 넘나들어, 일반적인 탄소강(예: S45C)의 강도와 유사한 수준에 도달합니다. 이는 극한 환경에서 안전율 확보에 필수적입니다.
2. 경량 고강성: 동일한 강도를 위해 필요한 부피가 6061보다 작기 때문에, 장비의 경량화를 목표로 할 때 최고의 선택입니다. 주요 용도: 항공기 구조 부품, 미사일 부품, 자전거 부품, 고하중 금형 재료, 스포츠 용품. 즉, 무게를 줄이는 것이 성능과 직결되는 분야에 사용됩니다.
7075 T6은 강도가 높은 만큼 가공 시 공구 마모가 6061 T6보다 빠릅니다. 정밀한 치수 공차를 요구하는 부품을 가공할 때는 절삭 속도와 이송량을 신중하게 설정해야 합니다.
📝 마치며
6061 T6과 7075 T6 중 어느 것이 더 좋다고 단정할 수는 없습니다. 재료의 선택은 항상 용도와 예산의 교차점에서 이루어져야 합니다. 6061 T6은 저렴한 가격, 뛰어난 용접성 및 가공성을 바탕으로 대부분의 범용 구조물에 이상적인 선택입니다. 반면, 7075 T6은 용접성이 희생되는 대신 최고의 강도를 제공하므로, 항공 우주, 군수 또는 극한의 성능이 요구되는 고하중 응용 분야에서만 사용하는 것이 현명합니다. 설계자는 재료비뿐만 아니라 가공비, 그리고 최종적으로 부품의 안전율 확보를 모두 고려하여 올바른 결정을 내려야 합니다.
0. 연관글
본 콘텐츠는 저작권법의 보호를 받으며, 무단 전재 및 재배포를 금지합니다.
Copyright 2026. 동동 All rights reserved.
