어느 날 오후, 대규모 가동 중단 사고가 발생한 자동차 부품 생산 라인 현장에서 긴급 지원 요청을 받았습니다. 문제가 발생한 장비는 Mitsubishi PLC로 제어되는 고속 조립 로봇이었으며, SKF 베어링이 장착된 구동축 하우징 부위에서 심한 진동과 함께 오일 누유가 관찰되었습니다. 현장에 도착해 확인해 보니, 작업자가 유지보수 과정에서 미터 규격인 M10 볼트 자리에 3/8-16 UNC 인치 규격 볼트를 강제로 체결한 것이 화근이었습니다. 외관상 두 나사는 직경이 약 9.5mm에서 10mm 사이로 매우 유사해 보이지만, 나사산의 각도와 피치가 미세하게 다릅니다. 이 미세한 차이는 초기 체결 시에는 큰 저항 없이 들어가는 것처럼 느껴질 수 있으나, 장비가 가동되며 발생하는 반복적인 진동과 응력 집중으로 인해 결국 나사산이 뭉개지는 갤링(Galling) 현상을 유발합니다. 결과적으로 하우징 내부의 암나사가 완전히 파손되어 설비 전체를 분해해야 하는 막대한 손실로 이어졌습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
당시 현장에서 수집한 데이터와 분석 결과는 다음과 같습니다.
- 장비 모델: 고정밀 서보 모터 구동축 (SMC Pneumatics 실린더 결합형)
- 관찰 내용: 체결부 주위에서 0.4mm의 축 방향 유격 발생 및 금속 가루 발견
- 표준 인용: ISO 261 (ISO 일반 목적 미터 나사산) 및 ASME B1.1 (통일 나사산 규격)
- 원인 분석: 미터 나사는 나사산 사이의 거리를 mm로 측정하는 ‘피치’ 개념을 사용하지만, 인치 나사는 1인치(25.4mm) 내에 포함된 ‘나사산의 수(TPI)’를 기준으로 합니다. M10 나사(피치 1.5mm)와 3/8-16 UNC(TPI 16, 약 1.58mm)는 피치 차이가 약 0.08mm에 불과하여 육안으로는 식별이 거의 불가능합니다.
나사산 불일치의 공학적 원인
나사의 규격이 맞지 않을 때 발생하는 물리적 문제는 단순히 ‘안 들어간다’는 차원을 넘어섭니다. 미터 나사와 유니파이 인치 나사는 모두 산의 각도가 60도로 동일하게 설계되어 있지만, 영국식 위트워드 나사의 경우 55도의 각도를 가집니다.
각도가 다른 나사를 혼용하면 나사산의 경사면이 완벽하게 밀착되지 않고 끝부분만 맞닿게 됩니다. 이러한 불완전한 체결 상태에서 토크를 가하면 나사산에 심각한 변형이 발생합니다. 재료 역학적으로 볼 때, 나사산은 캔틸레버 보와 같은 역할을 하는데, 하중이 나사산 전체에 분산되지 못하고 끝단에 집중되면서 재료의 항복 강도를 초과하게 되는 것입니다. 특히 알루미늄이나 주철 소재의 하우징에 강철 볼트를 잘못 체결하면 연성 재료인 하우징 쪽 암나사가 순식간에 파손됩니다.
자주 묻는 질문
Q1: 피치 게이지가 없을 때 미터와 인치를 구분하는 가장 확실한 방법은 무엇인가요?
A1: 가장 권장하는 방법은 정밀한 측정 도구를 사용하는 것입니다. 외경을 측정했을 때 숫자가 mm 단위로 딱 떨어지는지(예: 8.0mm, 10.0mm), 혹은 인치 분수 단위에 가까운지(예: 9.52mm = 3/8인치) 확인하십시오. 또한, 표준 미터 너트가 있다면 볼트를 끼워보고 저항 없이 끝까지 들어가는지 확인하는 비교법이 유효합니다.
Q2: 인치 나사는 왜 아직도 현장에서 많이 사용되나요?
A2: 항공우주 산업이나 미국의 표준을 따르는 유압 설비, 선박 엔진 등은 여전히 인치 규격을 고수하고 있습니다. 국제 표준인 ISO 규격으로 통합되는 추세이지만, 기존 설비와의 호환성을 위해 유지보수 현장에서는 두 규격을 모두 이해하고 있어야 합니다.
2. 인치 나사: 1인치당 나사산 수 표시 (3/8-16 UNC 등)
3. 구분 포인트: 외경 측정값의 단위 일치 여부와 피치 게이지 확인 필수

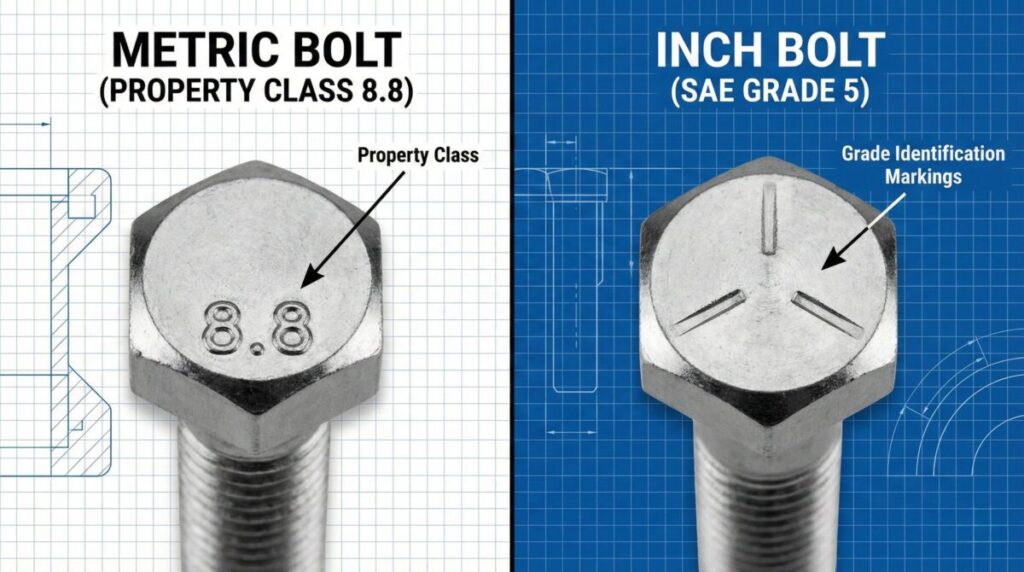

현장 식별 가이드
현장에서 나사의 종류를 진단하고 구분하는 단계별 방법입니다.
- 외경 측정: 버니어 캘리퍼스를 사용하여 나사산의 가장 바깥쪽 지름을 측정합니다. 측정값이 9.8~10.0mm라면 M10일 가능성이 높고, 9.4~9.6mm라면 3/8인치일 가능성이 큽니다.

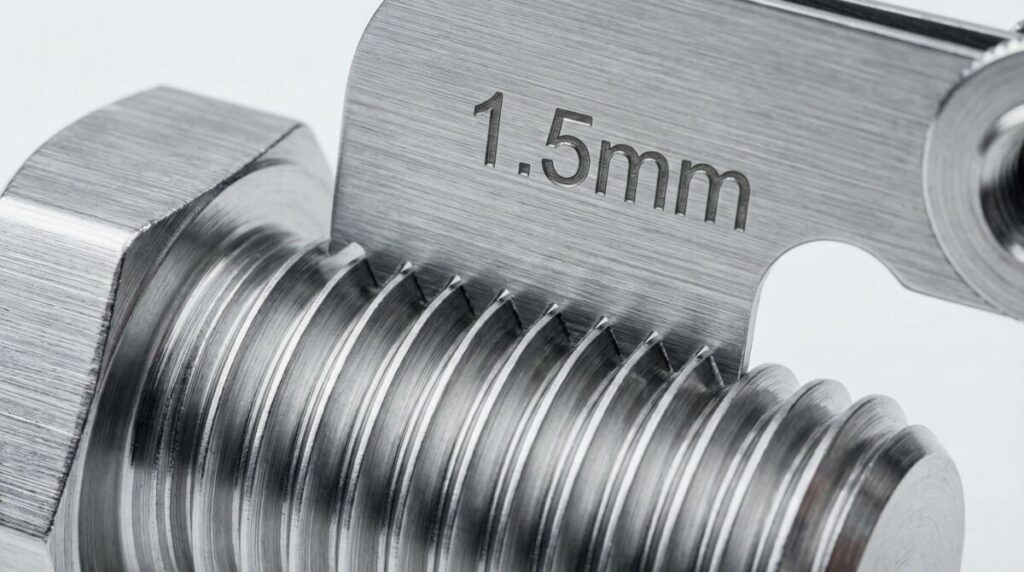

- 피치 확인: 피치 게이지의 미터용 리프와 인치용 리프를 번갈아 대어 봅니다. 나사산 사이에 빛이 새어 나오지 않고 완벽하게 맞물리는 게이지가 해당 규격입니다.
- 나사산 각도 체크: 광학 확대경을 통해 마모 상태를 확인합니다. 한쪽 면만 비정상적으로 마모되었다면 규격 불일치 체결 이력이 있는 것입니다.
- 최종 확인: 규격 확인 후에는 반드시 적정 토크를 준수하여 체결하십시오.
마치며
나사의 규격을 정확히 구분하는 능력은 기계 엔지니어에게 있어 기본 중의 기본입니다. 미세한 피치 차이를 간과하는 순간, 고가의 설비가 멈춰 설 수 있다는 사실을 항상 명심해야 합니다. 사고의 대부분은 ‘설마 맞겠지’ 하는 안일한 판단에서 시작됩니다. 현장 책임자라면 미터와 인치 피치 게이지를 색상으로 구분하여 비치하고, 규격이 불분명한 볼트는 즉시 폐기하는 엄격한 프로세스를 도입하시길 권장합니다.
