“구조 계산할 때 ‘모멘트의 크기’ 대충 해도 되겠지?”라는 안일한 생각을 해본 적 없으신가요? 특히 하중이 명확하지 않은 조립 공정이나 보수 현장에서는 일단 강한 재료를 써서 버티려는 유혹에 빠지기 쉽습니다.
대개 정적인 단순 구조에서는 안전 여유율 덕분에 큰 문제가 발생하지 않을 수 있지만, 고속 회전체나 지속적인 진동이 발생하는 구조물에 모멘트 계산을 간과하면 이야기는 완전히 달라집니다. 축 지름을 단 1 mm만 잘못 설정해도 진동 응력이 임계점을 넘어 파손에 이르게 됩니다. 저 역시 신입 시절, 비틀림 모멘트를 과소평가하여 고정 장치가 통째로 날아가는 사고를 경험하고 며칠 밤낮으로 피가 마르는 듯한 긴장 속에 보고서를 작성했던 기억이 있습니다.
모멘트를 정확히 이해하지 못하고 설계하는 것은 시한폭탄을 설치하는 것과 같습니다. 이는 부품의 교체 주기를 급격히 단축시켜 결국 생산 라인을 멈추게 하는 돈 먹는 하마가 됩니다. 안전하고 경제적인 설계를 위해서는 이 기초 역학 개념을 공학적인 눈높이에서 철저히 잡아야 합니다.
1. 모멘트의 정의 및 기본 원리

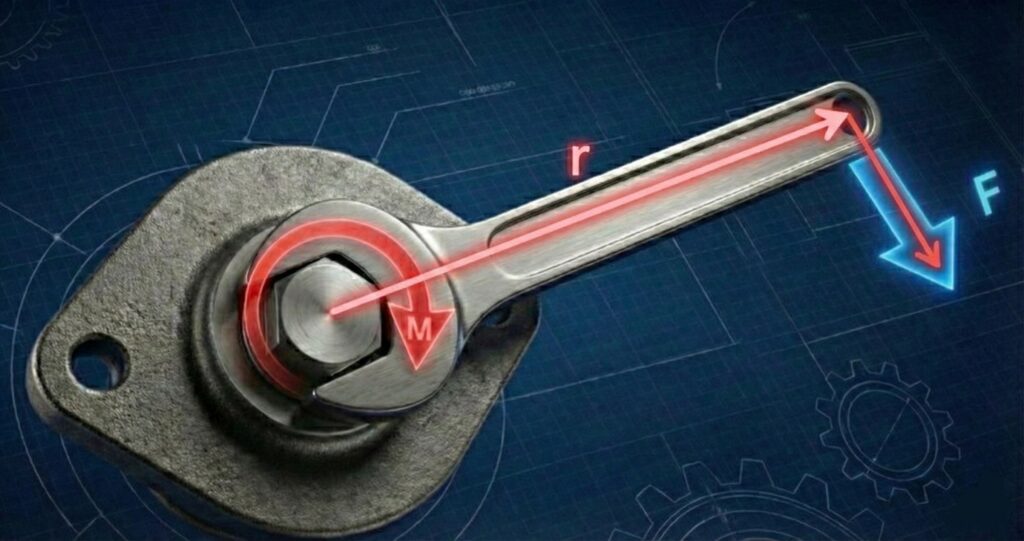

모멘트란 물체를 회전시키려는 힘의 작용 정도를 나타내는 물리량입니다. 간단히 말해, 축이나 지지점을 중심으로 작용하는 ‘회전력’이라고 정의할 수 있습니다. 모멘트의 크기는 작용하는 힘의 크기와 그 힘이 작용하는 지점에서 회전 중심까지의 거리(팔 길이)의 곱으로 결정됩니다.
📌 모멘트(Moment)의 핵심 공식
모멘트는 물체를 회전시키려는 힘의 작용입니다. 거리가 멀수록 커집니다.
- M (Moment) : 모멘트 (단위: N·m)
- F (Force) : 작용하는 힘 (단위: N)
- d (Distance) : 회전축에서 힘까지의 수직 거리 (단위: m)
이때 거리는 반드시 힘의 작용 방향과 수직인 수직 거리여야 합니다. 모멘트의 표준 단위는 힘의 단위(N)와 길이의 단위(m)를 곱한 N·m 입니다.
2. 모멘트의 주요 종류 및 계산 방법
기계 및 구조 설계에서 다루는 모멘트는 그 작용 방식에 따라 크게 세 가지로 분류됩니다. 특히 재료역학적 관점에서 이 세 가지 모멘트는 부품의 응력 및 변형 계산의 핵심이 됩니다.
2.1. 굽힘 모멘트
굽힘 모멘트는 보나 구조물에 하중이 가해졌을 때, 해당 부재를 휘게 만들려는 모멘트입니다. 이 모멘트는 부재 내부에서 인장 응력과 압축 응력을 동시에 발생시켜 재료의 파손에 직접적인 영향을 줍니다. 집중 하중이 가해지는 단순 지지보의 경우, 최대 굽힘 모멘트 지점은 설계 안전성을 결정하는 핵심입니다.
- 적용 분야: 교량, 프레임, 기계 구조물의 보 및 샤프트
- 핵심 응력: 수직 응력 (σ)
2.2. 비틀림 모멘트 (Torsional Moment, 토크)
비틀림 모멘트는 샤프트(축)를 회전축 중심으로 비틀어 변형시키려는 모멘트입니다. 회전 운동을 전달하는 모든 기계 요소, 예를 들어 모터, 감속기, 그리고 커플링에 필수적으로 작용합니다. 이 모멘트의 크기를 통해 축의 지름과 재료의 전단 강도를 결정합니다. 특히 비틀림 모멘트를 계산할 때는, 축의 비틀림 강성을 이해하는 것이 중요하며 이는 정밀 기계 설계를 위한 커플링의 비틀림 강성 및 정격 토크 계산 실무 지침에서 상세히 다루고 있습니다.
- 적용 분야: 동력 전달 샤프트, 볼트 체결, 렌치 작업
- 핵심 응력: 전단 응력 (τ)
2.3. 단면 이차 모멘트 (Area Moment of Inertia, I)
단면 이차 모멘트는 엄밀히 말해 ‘힘의 모멘트’는 아니지만, 굽힘 모멘트가 발생시키는 응력을 계산하는 데 필수적인 기하학적 특성입니다. 단면 이차 모멘트 값이 클수록 동일한 굽힘 모멘트에 대해 부재의 변형(처짐)이 적고 굽힘 응력에 강해집니다. 설계자가 재료를 선택하기 전에, 형상(단면)을 최적화할 때 반드시 고려해야 할 요소입니다.
- 계산 예시: 사각 단면 (bh³/12), 원형 단면 (πd⁴/64)
- 주의 사항: 단면 이차 모멘트는 재료의 물성치가 아니라 형상에만 의존합니다.
3. 모멘트 계산을 위한 기호 설명
아래 표에서 사용되는 주요 기호의 정의를 먼저 확인하십시오. 계산의 정확성을 위해서는 단위 통일이 필수적입니다.
| 기호 | 명칭 (한글) | 단위 | 설명 |
|---|---|---|---|
| F | 힘 | N (뉴턴) | 구조물에 작용하는 외력 |
| r | 수직 거리 | m (미터) | 힘의 작용선과 회전 중심 간의 수직 거리 |
| M | 굽힘 모멘트 | N·m | 구조물을 휘게 만드는 회전력 |
| T | 비틀림 모멘트 | N·m | 샤프트를 비트는 회전력 |
| I | 단면 이차 모멘트 | m⁴ | 굽힘에 대한 단면의 저항 능력 |
4. 모멘트 유형별 핵심 계산 공식
다음 표는 각 모멘트 유형에 대한 정의 공식과 이를 통해 파생되는 주요 응력 계산 공식을 정리한 것입니다. 모멘트가 결정되면 재료의 응력을 계산하고, 필요한 공차를 설정해야 하는데, 이는 치수 공차 ISO IT 등급표 선정 기준 해설을 참고하여 최종 부품 설계를 확정합니다.
| 모멘트 유형 | 정의 및 기본 공식 | 응력 및 설계 공식 |
|---|---|---|
| 굽힘 모멘트 (M) | M = F × L (L: 하중 중심까지의 거리) |
굽힘 응력 (σ) = (M × y) / I (y: 중립축에서 가장 먼 거리) |
| 비틀림 모멘트 (T) | T = F × r (r: 회전 반경) |
전단 응력 (τ) = (T × r) / J (J: 극 관성 모멘트) |
| 단면 이차 모멘트 (I) | I = ∫ y² dA (적분식) |
최대 굽힘 응력 (σ_max) = M / Z (Z: 단면 계수, Z = I/y_max) |
5. 설계 실무에서의 모멘트 적용 시 유의사항
현장에서는 모멘트 계산 시 다음 두 가지 오류를 가장 자주 범하게 됩니다. 설계 검토 시 반드시 확인해야 합니다.
- 집중 하중과 등분포 하중의 오인: 하중이 가해지는 방식에 따라 모멘트 선도가 완전히 달라집니다. 등분포 하중을 집중 하중으로 잘못 가정하면 최대 모멘트 지점을 놓쳐 안전율을 확보하지 못하게 됩니다. 실제 부품의 무게나 유체의 압력은 대부분 등분포 하중임을 명심해야 합니다.
- 모멘트와 단면 이차 모멘트의 혼동: 힘의 모멘트 (N·m)와 단면 이차 모멘트 (m⁴)는 완전히 다른 개념이며 단위도 다릅니다. 전자는 외부에서 가해지는 회전력이고, 후자는 그 회전력에 버티는 단면의 ‘기하학적 저항력’입니다. 특히 구름 베어링을 설계할 때, 베어링의 동정격 하중 계산 시 발생하는 모멘트를 정확히 파악하는 것이 중요합니다.
💡 실무 포인트 : 모멘트의 부호 규약
일반적으로 오른손 법칙(Right-Hand Rule)을 따릅니다.
- 반시계 방향 (CCW) : ↺ (+) 양수 (Positive)
- 시계 방향 (CW) : ↻ (-) 음수 (Negative)
- 주의 : 구조 해석 프로그램(Midas 등)이나 좌표계 설정에 따라 달라질 수 있으므로 기준 확인 필수.
0. 연관글
- 설계 실패를 피하고 싶다면, 고장력 볼트 강도 등급 및 역학적 특성표를 통해 재료 강도와 모멘트 관계를 확인하세요.
- 샤프트 설계의 기초가 되는 평행키 표준 규격 및 키홈 설계 기준 (KS B 1311)을 놓치지 마세요.
