제가 현장에서 15년 넘게 근무하면서 가장 흔하게 놓치면서도 가장 치명적인 문제 중 하나가 바로 ‘오링’의 규격 적용 오류였습니다. 오링은 단순히 고무 링이 아닙니다. 이것은 유체의 누설을 막는 정밀 기계 요소이며, 그 수명과 성능은 철저하게 규격표와 표준에 따라 결정됩니다. 초임 엔지니어 시절, 고압 유압 펌프 모델 HP-500에서 잦은 누유 문제가 발생했을 때 저는 그저 오링 재질이 문제인 줄 알았습니다. 하지만 선임 엔지니어는 KS B 2805 규격표를 펼쳐 보이며 “단면 지름(W)의 허용차와 그루브 깊이(L)의 관계를 제대로 이해하지 못했기 때문”이라고 지적했습니다. 이 경험은 오링이 설계자의 의도를 담고 있는 정교한 치수 시스템이라는 것을 깨닫게 해 준 결정적인 사건이었습니다.
KS B 2805 오링 규격표 해설: 핵심 치수와 호칭
대한민국에서 오링을 적용할 때 가장 기본이 되는 표준은 KS B 2805 (O-링)입니다. 이 규격표는 오링의 치수, 호칭 방법, 그리고 허용차를 명시하며, 안정적인 밀봉 성능을 보장하기 위한 최소한의 가이드라인을 제공합니다. 오링의 규격 호칭은 내경(d1) x 단면 지름(W) 형태로 이루어지며, 치수 등급은 P 계열(공업용)과 G 계열(유압/공압용)로 나뉩니다. 이 중 유압 시스템에 가장 많이 사용되는 G 계열의 핵심 정보를 바탕으로 규격표를 해석해 보겠습니다.
| 규격 호칭 (G 계열) | 내경 (d1) mm | 단면 지름 (W) mm | W의 허용차 (±) mm | 오링 설치부 깊이 (L) mm |
|---|---|---|---|---|
| G-25 | 24.4 | 3.1 | 0.10 | 2.50 ~ 2.65 |
| G-40 | 39.4 | 3.1 | 0.10 | 2.50 ~ 2.65 |
| G-70 | 69.4 | 3.1 | 0.10 | 2.50 ~ 2.65 |
| G-100 | 99.4 | 3.1 | 0.10 | 2.50 ~ 2.65 |
| G-130 | 129.4 | 3.1 | 0.10 | 2.50 ~ 2.65 |

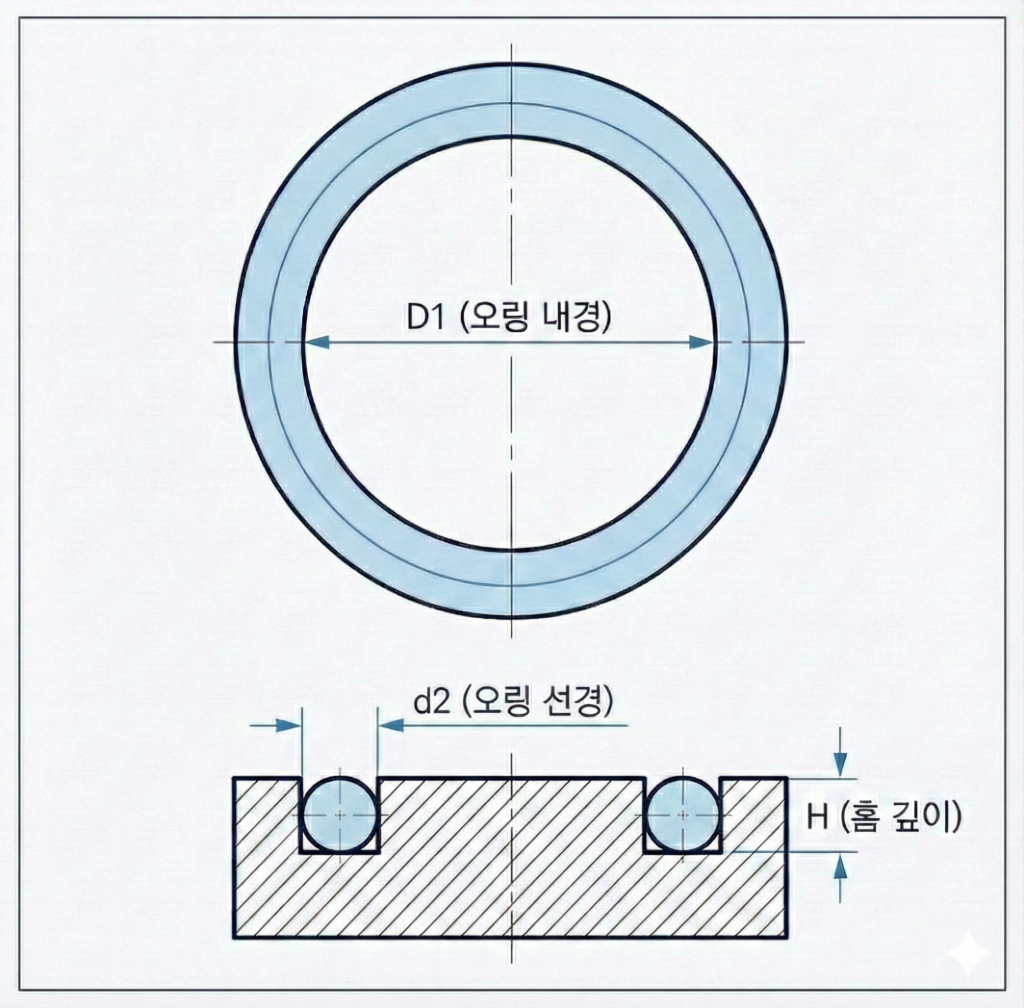

단면 지름 (W)과 그루브 깊이 (L)의 중요성
오링 밀봉의 핵심은 단면 지름(W)을 설치부 깊이(L)보다 크게 설계하여 오링이 설치 공간 내에서 압축되도록 만드는 것입니다. 이 압축력, 즉 예압이 외부 압력에 대항하여 누설을 막아주는 기본 원리가 됩니다. KS B 2805는 오링의 단면 지름과 그루브 깊이 간에 적절한 간섭이 발생하도록 엄격한 허용차를 부여합니다. 특히 고압 유압 환경에서는 오링이 틈새로 빠져나가는 갭 압출을 막기 위해 그루브의 틈새 관리가 매우 중요합니다.
밀봉의 과학: 압축줄과 재료 선택
오링이 제 기능을 유지하기 위해서는 초기 압축 상태를 최대한 오래 유지해야 합니다. 하지만 시간이 지나고 고온에 노출되면 오링 재료는 탄성을 잃고 영구적으로 변형되는데, 이것을 압축줄이라고 부릅니다. 압축줄은 오링이 밀봉력을 상실하는 가장 근본적인 물리적 원인입니다.
고분자 구조와 영구 변형
오링의 재료(NBR, FKM, EPDM 등)는 고분자 사슬로 이루어져 있습니다. 이 사슬들이 서로 엉켜 있어 외부 힘에 의해 변형되었다가 원래대로 돌아오려는 탄성을 가집니다. 하지만 높은 온도에서 장기간 압축되면, 사슬 간의 교차 결합 구조가 파괴되거나 영구적으로 재배열되면서 원래 상태로 회복하지 못하게 됩니다. 압축줄 시험 값(%)이 낮을수록 고온 및 장기 사용 환경에서 초기 밀봉력을 오래 유지한다는 의미이므로, 설계 시 재질 선택 단계에서 압축줄 성능을 최우선으로 고려해야 합니다.
현장 사례 분석: HP-500 펌프 누유 문제 해결
제가 경험했던 HP-500 펌프의 경우, KS B 2805 G-70 규격 오링(W=3.1 mm)을 사용하고 있었습니다. 하지만 누유가 지속된 이유는 두 가지였습니다.
1. 설계의 허용차 오류
그루브 깊이(L)는 2.6 mm로 가공되었는데, 이는 KS 표준 범위(2.50~2.65 mm) 내였습니다. 문제는 펌프가 높은 압력(20 MPa)에서 작동했음에도 불구하고, 오링의 초기 단면 지름(W)이 항상 허용차의 하한선인 3.00 mm에 가깝게 납품되었다는 점입니다. W=3.00 mm, L=2.60 mm일 때 압축률은 약 13%에 불과했습니다. 고압 조건에서 이 정도의 압축률은 오링이 미세한 움직임에도 쉽게 탄성을 잃어버리게 만들었습니다.
2. 고온 환경과 재료의 부적합
HP-500 펌프는 작동유 온도가 95°C까지 상승하는 환경이었습니다. 이전에 사용된 NBR(니트릴 고무) 재질은 90°C 이상의 지속적인 고온에 취약하여 빠르게 경화되었고, 불과 3개월 만에 압축줄이 50%를 초과하며 초기 예압을 완전히 상실했습니다.
해결책: FKM 재질로의 전환 및 그루브 깊이 재설정
누유 문제를 해결하기 위해, 우리는 규격 호칭은 유지하되 다음 두 가지를 변경했습니다.
1. 재료 변경: 고온 내성과 내화학성이 우수한 FKM (불소 고무) 계열 오링으로 교체했습니다. FKM은 NBR보다 훨씬 낮은 압축줄 값을 가지며 95°C 환경에서도 밀봉력을 유지했습니다.
2. 그루브 깊이 조정: 허용차 관리를 강화하고, L을 2.55 mm로 재설정하여 초기 압축률을 18% 수준까지 높였습니다. 이를 통해 외부 압력에 견디는 초기 예압을 극대화했습니다.
오링 재료 선택 시 고려해야 할 3가지 요소
KS B 2805는 치수에 대한 표준이지만, 재료는 사용 환경에 따라 별도로 결정해야 합니다. 오링의 수명은 100% 재료 선택에 달려 있습니다.
1. 작동 온도: 오링의 수명을 결정하는 가장 중요한 요소입니다. NBR(범용)은 보통 100°C 미만, FKM(고온/내화학성)은 200°C, PTFE(내화학성/고압)는 250°C까지 사용 가능합니다.
2. 작동 유체: 작동유, 화학 물질, 윤활유 등 접촉하는 유체에 대한 내성이 필수적입니다. 예를 들어, 브레이크액(Glycol 계열)에는 EPDM이 적합하며, 일반적인 유압 작동유(광유 계열)에는 NBR이나 FKM이 사용됩니다.
3. 압력과 틈새 (Pressure & Gap): 압력이 높을수록 틈새 관리가 중요하며, 경도가 높은 재료(예: 90 경도)를 사용하거나 백업 링을 함께 사용하여 압출을 방지해야 합니다.
마치며: 시스템 신뢰도의 시작점
오링은 작은 부품이지만, 전체 시스템의 신뢰도를 결정하는 핵심 요소입니다. 15년 이상의 현장 경험을 통해 깨달은 것은, 규격표상의 수치를 단순히 따라 하는 것만으로는 부족하다는 점입니다. 우리는 KS B 2805가 제시하는 치수와 허용차를 기반으로 하되, 실제 장비의 작동 온도, 유체 성분, 그리고 최대 압력을 면밀히 검토하여 최적의 재료와 그루브 설계를 완성해야 합니다. 정확한 규격 해석과 재료 적용은 잦은 유지보수 비용을 줄이고 장비의 가동률을 높이는 가장 효율적인 투자입니다.
