현장에서 15년 넘게 기계 설계와 조립을 지켜보며 느낀 점은, 설계 도면상의 화려한 공차보다 조립 직전 작업자가 쥔 ‘깨끗한 헝겊’ 한 장이 장비의 성능을 더 크게 좌우한다는 사실입니다. 많은 엔지니어가 고가의 초정밀 부품을 사용하면서도, 정작 조립 단계에서 눈에 잘 보이지 않는 미세한 칩이나 점도가 높은 가공유 찌꺼기를 간과하곤 합니다. 이러한 사소한 부주의는 단순히 부품이 조금 비뚤게 장착되는 것에 그치지 않습니다. 접촉면 사이에 낀 0.02mm의 아주 작은 금속 가공 칩 하나가 볼트 체결 시 발생하는 강력한 압축력과 만나면, 상대물에 압입되거나 국부적인 응력 집중을 일으켜 기하 공차를 완전히 무너뜨립니다. 이는 결국 구동부의 진동, 소음, 그리고 예상치 못한 조기 마모로 이어지는 치명적인 결과를 초래합니다.
평행도 불량의 공학적 원리

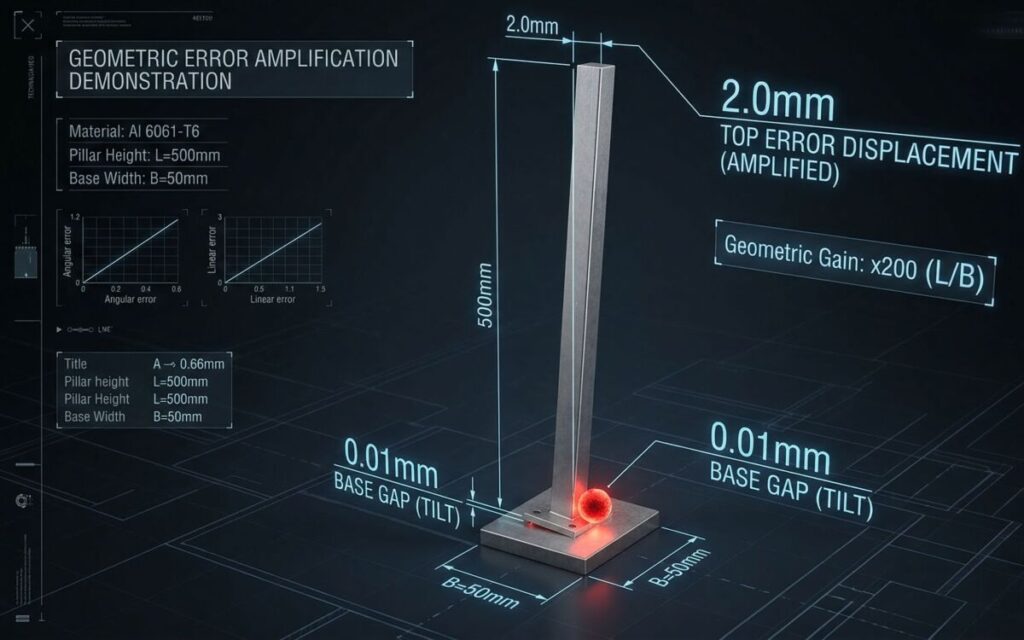

평행도 불량은 기계 공학적으로 접촉 강성의 불균형에서 시작됩니다. 두 부품이 조립될 때 접촉면은 이론적으로 완벽한 평면이어야 하지만, 실제로는 미세한 요철이 존재합니다. 여기에 이물질이 끼어들면 볼트 체결력이 이물질이 있는 지점에 집중됩니다. 이때 발생하는 응력은 재료의 항복 강도를 초과할 수 있으며, 이물질 주위로 재료가 솟아오르는 현상이 발생합니다. 결과적으로 조립된 두 부품 사이에는 미세한 각도 편차가 생기게 되는데, 조립되는 부품의 길이가 길수록 이 각도 편차는 끝단에서 거대한 치수 오차로 증폭됩니다. 예를 들어, 조립부에서 발생한 0.01도의 미세한 기울어짐은 1000mm 길이의 끝단에서 약 0.17mm의 평행도 오차를 발생시킵니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
최근 자동차 변속기 하우징 가공 라인의 정밀 스테이지 보수 작업에서 발생한 사례를 분석해 보겠습니다. Mitsubishi PLC를 통해 제어되는 고속 픽 앤 플레이스 유닛에서 반복적인 위치 결정 에러가 발생했습니다.
- 설비 모델: 고정밀 직교 로봇 스테이지 (SMC Pneumatics 실린더 및 THK 가이드 사용)
- 관찰 현황: 다이얼 게이지 측정 결과, 가이드 레일의 끝단에서 0.12mm의 평행도 불량 확인
- 이상 징후: 스테이지 이동 시 특정 구간에서 모터 부하율이 85%까지 급증하며 발열 발생
- 원인 분석: 레일 조립면을 분해하여 확인한 결과, 가공 시 발생한 미세한 강철 칩과 굳어진 방청유가 섞여 약 0.05mm 두께의 층을 형성하고 있었음
- 준거 규격: KS B ISO 1101 (제품의 기하 공차 표시 방법) 및 KS B 0425 (절삭 가공 부분의 일반 공차)
해당 사례에서는 이물질로 인해 레일이 미세하게 뒤틀린 채로 강제 체결되었고, 이로 인해 SKF Bearings 내부의 볼에 불균일한 하중이 가해져 구름 저항이 급격히 증가한 것이 원인이었습니다. 접촉면을 정밀 석정반 위에서 재연마하고 용제를 사용하여 세척한 후 재조립하자 평행도는 0.02mm 이내로 복구되었습니다.
주요 사양 및 영향 분석표
부품 조립 시 이물질의 종류에 따른 기계적 영향도를 아래 표와 같이 정리할 수 있습니다.
| 이물질 종류 | 주요 발생 원인 | 물리적 영향도 | 평행도 오차 수준 |
|---|---|---|---|
| 금속 칩 | 나사산 가공 및 버 제거 미흡 | 국부적 압입 및 변형 | 높음 (0.05mm 이상) |
| 잔류 가공유 | 세척 공정 누락 | 유막에 의한 유격 발생 | 중간 (0.01~0.03mm) |
| 섬유 먼지 | 부적절한 세척 도구 사용 | 체결력 분산 및 이완 | 낮음 (0.01mm 미만) |
| 도금 조각 | 접촉면 마스킹 불량 | 불균일한 층 형성 | 매우 높음 (0.1mm 이상) |
실제 현장 적용 및 해결 방안
실제 현장에서는 조립 전 ‘3단계 세척 프로토콜’을 준수해야 합니다. 첫째, 스크래퍼를 사용하여 눈에 보이는 큰 이물질과 버(Burr)를 제거합니다. 둘째, 휘발성이 강한 세척제를 사용하여 유분을 완전히 제거합니다. 셋째, 조립 직전 육안 검사와 함께 손으로 면을 만져보며 미세한 이물감을 확인하는 ‘촉진 검사’를 병행해야 합니다.
특히 정밀 지그 조립 시에는 부품의 잔류 열 또한 평행도에 영향을 줄 수 있습니다. 가공 직후의 부품은 열팽창 상태이므로 실온에서 충분히 냉각한 후 세척 및 조립을 진행해야 도면상의 정밀도를 확보할 수 있습니다.
마치며
부품 조립 전 접촉면 세척은 단순한 ‘청소’가 아니라 정밀도 설계의 완성입니다. 아무리 우수한 소재와 고정밀 가공 기술이 투입되었더라도, 조립 과정에서의 청결도 관리가 무너지면 그 기계는 제 성능을 발휘할 수 없습니다. 현장의 시니어 엔지니어로서 조언하자면, 조립 작업자의 숙련도는 볼트를 조이는 힘이 아니라 접촉면을 얼마나 완벽하게 관리하느냐에서 결정됩니다. 기초적인 청결 수칙을 철저히 준수하여 불필요한 재작업을 방지하시기 바랍니다.
