자동화 설비의 공압 라인이나 화학 장비의 배관을 조립할 때, 우리는 흔히 플라스틱 재질의 피팅류를 마주하게 됩니다. 금속 피팅에 비해 가볍고 부식에 강하며 가격이 저렴하다는 장점이 있지만, 현장에서 가장 빈번하게 발생하는 사고 중 하나가 바로 이 플라스틱 피팅을 조립할 때 과도한 힘을 가해 발생하는 파손입니다. 과거 반도체 세정 장비의 시운전 과정에서 발생했던 사고가 기억납니다. Mitsubishi PLC로 제어되는 고정밀 약액 공급 유닛에서 갑작스러운 유체 누설이 발생했습니다. 원인을 파악해보니, 신입 엔지니어가 SMC Pneumatics의 수지제 피팅을 몽키 스패너를 이용해 금속 피팅을 조이듯 강한 힘으로 조였던 것이 화근이었습니다. 이로 인해 피팅의 나사산 하단부에 미세한 균열이 생겼고, 시스템 압력이 0.7 MPa에 도달하자마자 파손 부위가 확장되며 약액이 분출되었습니다. 이처럼 플라스틱 피팅은 금속과 달리 재료의 탄성과 점성이 공존하는 특성을 가지고 있어, 체결 시 가해지는 힘의 크기에 매우 민감하게 반응합니다. 단순히 ‘꽉 조여야 안 샌다’는 고정관념이 어떻게 설비의 치명적인 결함으로 이어지는지, 그 역학적 원인과 실무적인 대책을 분석해 보겠습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
현장에서 수집된 데이터를 바탕으로 플라스틱 피팅 파손 사례를 정밀 분석한 기록입니다.
* 설비 모델: 고속 자동 포장기 (Mitsubishi PLC 제어, SMC Pneumatics KQ2 시리즈 적용)
* 이상 현상: 공압 실린더 작동 압력 저하 및 피팅 연결부 미세 누설 소음 발생
* 측정 결과: 피팅 육각 너트 부분에서 약 0.8mm의 축 방향 변형 확인 및 나사산 기부에 원주 방향 크랙 발생
* 운전 조건: 상온, 작동 압력 7.0 bar (0.7 MPa), 반복 진동 환경
* 근거 규격: ISO 16030 (공압 유체 동력용 피팅의 성능 요구 사항) 및 KS B 0221 (관용 평행 나사) 기준 준용 분석 결과: 파손의 근본 원인은 과도한 체결 토크에 의한 응력 균열(Stress Crack)로 판명되었습니다. 플라스틱 재질인 POM(폴리아세탈)의 경우, 항복점을 넘어서는 인장 응력이 지속적으로 가해지면 분자 고리가 끊어지며 취성 파괴와 유사한 양상을 보입니다. 특히 나사산의 골 부분은 응력 집중 현상이 심화되는 구조적 취약점이 있어, 금속 렌치를 사용한 무리한 조임은 곧바로 영구적인 손상으로 이어집니다.
원자재 특성에 따른 응력 집중의 원리
플라스틱 피팅의 파손을 이해하기 위해서는 먼저 재료의 역학적 거동을 살펴봐야 합니다.

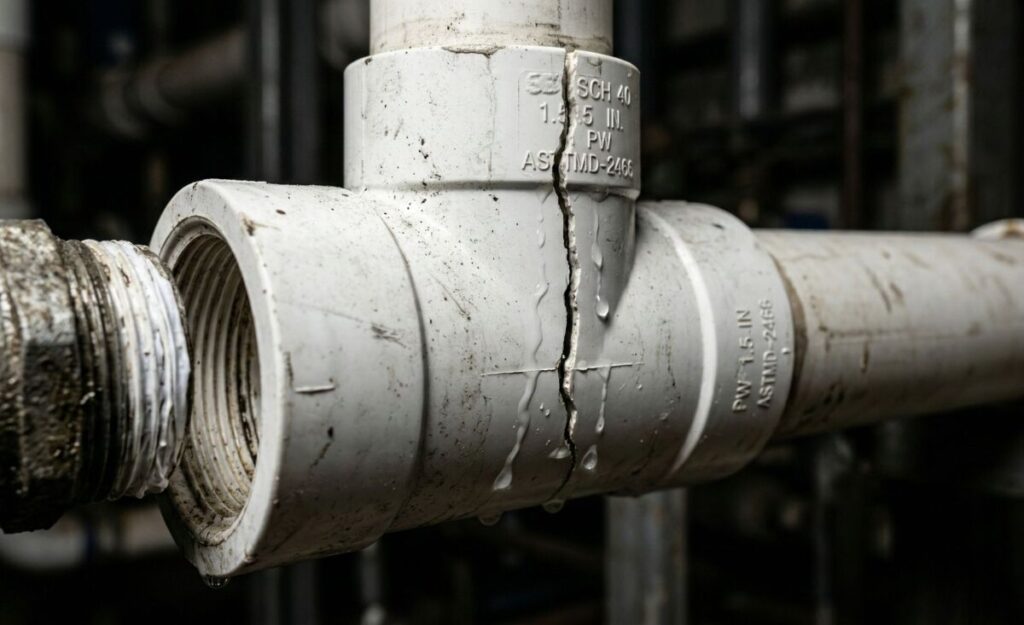

금속 피팅은 어느 정도의 과체결 시 나사산이 소성 변형을 일으키며 밀착력을 높이기도 하지만, 플라스틱은 다릅니다. 플라스틱 피팅을 과도하게 조이면 원주 응력(Hoop Stress)이 발생합니다. 나사가 체결되면서 암나사가 숫나사를 팽창시키려는 힘이 작용하는데, 이때 플라스틱의 허용 응력을 초과하면 미세한 크랙이 시작됩니다. 특히 플라스틱은 크리프(Creep) 현상에 취약하여, 초기에는 멀쩡해 보이다가도 시간이 지나면서 일정한 하중 하에서 변형이 계속 진행되어 결국 파손에 이르게 됩니다. 또한 현장에서 사용하는 윤활유나 세척제가 플라스틱 내부에 침투한 상태에서 과도한 응력이 가해지면 ‘환경 응력 균열(ESC)’이 가속화됩니다. 이는 단순한 기계적 파손보다 훨씬 예측하기 어려운 시점에 발생하므로 조립 단계에서의 토크 관리가 무엇보다 중요합니다.
플라스틱 vs 금속 피팅 비교 분석
플라스틱 피팅과 금속(황동, 스테인리스) 피팅의 특성을 비교하여 조립 시 주의해야 할 요소들을 정리했습니다.
| 구분 요소 | 플라스틱 피팅 (POM/PBT) | 금속 피팅 (Brass/SUS) |
|---|---|---|
| 주요 파손 형태 | 나사산 전단, 몸체 크랙 | 나사산 뭉개짐 |
| 허용 토크 범위 | 매우 낮음 (손 조임 권장) | 높음 (공구 사용 필수) |
| 열팽창 계수 | 높음 (온도 변화에 민감) | 낮음 (안정적) |
| 진동 저항성 | 재료 탄성으로 흡수 | 풀림 방지 대책 필요 |
환경별 최적의 피팅 선정 및 조립 가이드
현장에서 플라스틱 피팅의 파손을 방지하고 장기적인 신뢰성을 확보하기 위한 실무 가이드를 제시합니다.
1. 시스템 압력 파악: 플라스틱 피팅은 일반적으로 1.0 MPa 이하의 저압 라인에 적합합니다. 압력 변동이 심한 곳이라면 실시간 모니터링 체계를 구축하는 것이 좋습니다.
2. ‘손 조임 후 1/4바퀴’ 원칙: 대부분의 제조사는 손으로 끝까지 조인 후 렌치를 사용하여 추가로 60도에서 90도 정도만 더 조일 것을 권장합니다. 일반 렌치보다는 조절 가능한 소형 토크 렌치를 사용하는 것이 안전합니다.
3. 하이브리드 방식 고려: 진동이 심한 회전 기계 주변이라면 플라스틱보다는 금속 피팅에 플라스틱 튜브를 결합하는 방식을 고려해야 합니다. 진동에 의한 반복 하중은 플라스틱의 피로 파괴를 유발하는 주범입니다.
마치며
엔지니어로서의 견해를 말씀드리자면, 플라스틱 피팅의 파손은 기술적인 한계라기보다 ‘취급의 부주의’에서 오는 경우가 대부분입니다. 플라스틱은 금속이 아닙니다. 금속의 강성과 플라스틱의 유연성을 혼동해서는 안 됩니다.
중요 생산 라인 설계 시 물리적 충격이나 잦은 분해가 필요한 위치에는 금속제 피팅을 배치해야 합니다. 반면 무게 절감이나 부식 환경에서는 플라스틱 피팅을 선택하되, 작업 표준서에 정확한 체결 토크 값을 명시하고 전용 공구를 사용하도록 관리해야 합니다. 작은 피팅 하나가 설비 전체의 가동 중단을 초래할 수 있음을 명심하십시오.
2. 테이프론 테이프 과다 사용은 몸체 파손을 유도하므로 2~3회만 감아야 합니다.
3. 손 조임 후 90도 이내 추가 조임이 정석이며, 주기적인 점검이 필수입니다.
