공압 실린더 기본 구조 및 트러블 슈팅 (Pneumatic Cylinder Basic Structure and Troubleshooting)

1. 현장 트러블 슈팅 이야기

안녕하세요. 현장에서 유공압 시스템을 오랫동안 다뤄온 선배 엔지니어입니다. 실린더는 자동화 라인의 핵심 구동 부품이지만, 의외로 간단한 실수 때문에 고장이 많이 납니다.

제가 한번은 자동차 부품 조립 라인을 방문했는데, 새 실린더를 설치한 지 한 달도 안 되어 피스톤 로드가 휘고 구동부에 긁힌 자국(스크래치)이 심하게 생겨서 작동 불능 상태가 된 경우가 있었습니다. 당황한 후배가 실린더 자체가 불량인 것 같다고 했지만, 실제 원인은 실린더 외부, 즉 설치 불량이었습니다.

실린더가 부품을 밀 때 설계하중(축 방향 하중) 외에 심각한 측면 하중을 받고 있었던 것입니다. 공압 실린더는 유압 실린더와 달리 측면 하중에 매우 취약합니다. 로드(봉)가 하중을 지지하는 용도가 아니라, 오직 피스톤의 직선 운동을 전달하는 용도이기 때문이죠. 로드가 휘어지면서 실린더 튜브 내부의 피스톤과 튜브 벽면 사이가 비정상적으로 마찰하고, 결국 씰이 파손되어 공기가 새고 내부 부품이 고착되는 현상이 발생한 것입니다. 이처럼 실린더의 성능은 구조 자체뿐만 아니라, 주변 기계 구조와의 정밀한 결합 상태에 따라 결정됩니다.

📘

이론: 공압 실린더의 핵심 4요소

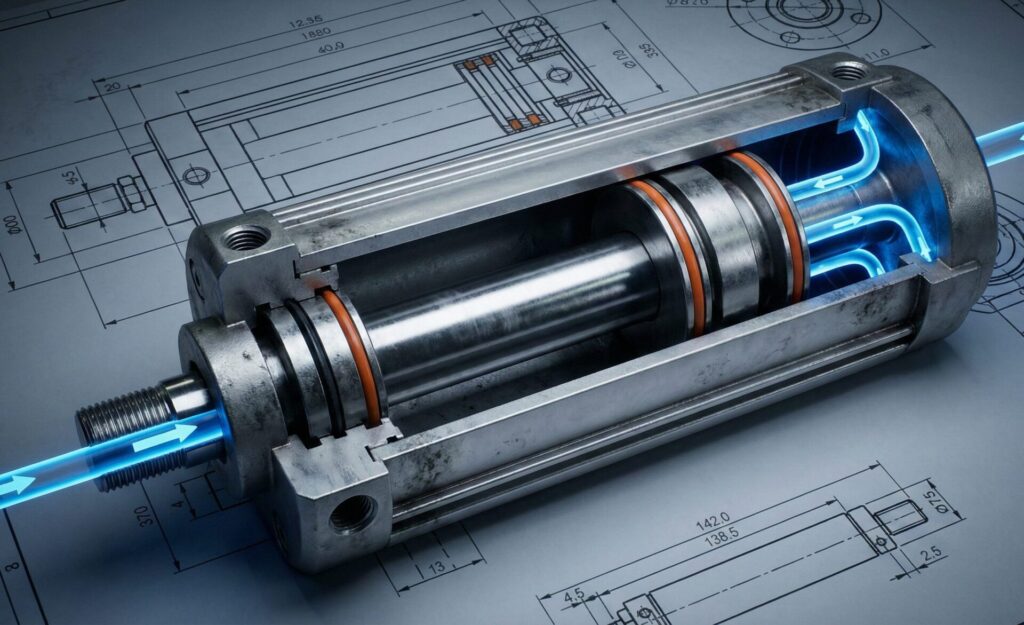

공압 실린더는 압축 공기의 에너지를 직선 운동으로 변환합니다. 핵심 구성 요소는 튜브(Tube), 피스톤(Piston), 로드(Rod), 그리고 기밀을 유지하는 패킹(Seal)입니다. 이 중 하나라도 문제가 생기면 추력 저하와 에어 누설이 발생합니다.

2. 자주 묻는 질문

Q. 공압 실린더의 핵심 구성 요소는 무엇이며, 어떤 원리로 움직이나요?

A. 실린더는 공기압 에너지를 기계적 운동 에너지(직선 왕복 운동)로 변환하는 장치입니다. 구조는 보기보다 간단하지만, 정밀한 가공이 필수적입니다. 핵심 구성 요소는 다음 네 가지입니다:

실린더 튜브: 피스톤이 왕복 운동을 하는 몸체입니다. 내벽이 매끄럽게 가공되어야 씰의 마모를 줄이고 누설을 방지합니다. 알루미늄이나 스테인리스 강재를 사용하며, 특히 내면은 경면 처리되어 있습니다.
피스톤: 튜브 내부에서 움직이는 원형 부품입니다. 피스톤 헤드에 장착된 씰이 튜브 내벽과 밀착하여 전진 및 후진 챔버를 분리합니다. 이 챔버 사이에 압력 차이(차압)를 만들어 운동을 유발합니다.
피스톤 로드: 피스톤의 움직임을 외부로 전달하는 막대기입니다. 일반적으로 강재에 경질 크롬 도금 처리를 하여 내구성과 내식성을 높입니다. 로드의 표면 손상은 곧 씰 손상으로 이어지므로, 표면 상태 유지가 생명입니다.
헤드 및 커버 (Head & Cover): 튜브의 양쪽 끝을 막고 로드를 지지하는 부품입니다. 특히 로드 측 커버에는 로드 씰과 와이퍼 씰이 장착되어 압력 누설을 방지하고 외부 이물질 유입을 막습니다.

작동 원리 (차압 구동):
대부분의 실린더는 양방향 작동 방식입니다. 전진 시에는 로드 측 챔버의 공기를 배출하고, 피스톤 측 챔버에 압축 공기를 공급합니다. 피스톤의 유효 면적 차이 때문에 발생하는 압력 불균형(차압)이 피스톤을 밀어내는 힘, 즉 추력이 됩니다. 후진 시에는 반대로 작동합니다.

구분	주요 기능	현장에서의 중요성
피스톤 씰	전진/후진 챔버의 완벽한 분리	내부 누설 방지. 실린더 출력이 떨어지는 주범입니다.
피스톤 로드 씰	로드를 따라 외부로 공기가 새는 것 방지	외부 누설 방지. 마찰열, 압력, 로드 표면 상태에 의해 수명이 결정됩니다.
쿠션 기구	행정 끝에서 충격 흡수	소음 감소 및 기계 부품 보호. 적절한 쿠션 밸브 조정이 필수입니다.

실제 현장에서는 이 리니어 씰 종류와 설계 적용 실무를 이해하는 것이 실린더 수명 관리에 결정적입니다. 로드 씰이 마모되면 단순히 공기만 새는 것이 아니라, 외부 습기나 먼지가 실린더 내부로 유입되어 피스톤까지 손상시키는 연쇄 반응이 일어납니다.

Q. 갑작스러운 실린더 작동 불량이나 공기 누설은 왜 발생하며, 즉시 점검할 곳은 어디인가요?

A. 실린더 고장의 90%는 씰 문제와 로드의 정렬 불량에서 옵니다. 갑자기 실린더 속도가 느려지거나, 행정 거리를 다 채우지 못하고 멈춘다면 다음 세 가지를 반드시 확인해야 합니다.

💡

경험/팁: 고장의 80%는 ‘수분’과 ‘편하중’
실린더 수명 단축의 주범은 에어 라인의 수분 유입과 설치 시 발생하는 편하중(Side Load)입니다. 에어 드라이어 점검은 필수이며, 로드 끝단에 플로팅 조인트(Floating Joint)를 설치하면 편심을 보정하여 수명을 2배 이상 늘릴 수 있습니다.

1. 압축 공기 품질 및 공급 압력

압축 공기에 수분이나 오일 성분이 너무 많거나, 필터 관리가 안 되어 미세 이물질이 유입되면 씰에 손상을 줍니다. 또한, 실린더가 요구하는 최소 작동 압력이 일정하게 유지되는지 압력 게이지를 통해 확인하세요. 특히 공장 전체 부하가 걸리는 아침 시간에 압력이 순간적으로 떨어지면서 실린더가 원하는 힘을 내지 못하고 주저앉는 경우가 많습니다.

2. 로드 씰 주변 외부 누설 점검

실린더 로드가 전진된 상태에서 로드와 커버 접합부 주변에 비눗물을 살짝 뿌려보세요. 거품이 생긴다면 로드 씰이 손상된 것입니다. 씰 손상의 가장 흔한 원인은 다음과 같습니다:

측면 하중으로 인한 로드 휨: 로드가 미세하게 휘면 씰이 로드 표면을 따라 균일하게 밀착하지 못하고 한쪽만 집중적으로 마모됩니다.
이물질 유입: 로드에 붙은 용접 스패터, 먼지, 금속 가루 등이 와이퍼 씰을 뚫고 들어가 로드 씰을 찢거나 긁어냅니다. 정기적으로 로드 표면을 깨끗한 천으로 닦아 관리해 주는 작은 습관이 중요합니다.

3. 내부 누설 (피스톤 씰) 점검

실린더를 완전히 전진시킨 상태에서, 로드 측 포트(공기 배출구)를 막고 피스톤 측 포트를 대기 상태로 두세요. 만약 피스톤 씰에 손상이 있다면, 피스톤 측 챔버에서 로드 측 챔버로 공기가 새어 나가면서 실린더가 천천히 후진하게 됩니다. 실린더의 추력이 눈에 띄게 약해졌다면 이 내부 누설을 의심해야 합니다.

고장 증상 (Symptom)	예상 원인 (Cause)	점검 및 조치 방법 (Solution)
작동 안 함 / 움직임 느림	공급 압력 부족, 밸브 고착	레귤레이터 설정압 확인 (0.4~0.5MPa), 배관 꺾임 체크
로드 측 에어 누설	로드 패킹(Rod Seal) 마모	편하중 여부 확인 후 패킹 교체, 플로팅 조인트 설치
저킹 (Stick-Slip) 현상	윤활 부족, 내부 마찰 증대	그리스(Grease) 도포 상태 확인, 속도 제어 밸브 조절
말단 충격음 발생	쿠션 설정 불량	쿠션 니들(Needle)을 시계 방향으로 돌려 감속 구간 확보

Q. 실린더 수명 연장을 위한 설치 및 사양 선정 시 현장 전문가의 팁은 무엇인가요?

A. 실린더는 소모품이지만, 제대로 설치하고 선정하면 설계 수명의 2~3배 이상 사용할 수 있습니다. 제가 항상 강조하는 현장 팁은 세 가지입니다.

1. 정밀한 정렬과 외부 가이드 사용

앞서 이야기했듯이, 실린더의 적(敵)은 측면 하중입니다. 부하가 실린더 중심축과 일치하도록 정렬해야 합니다. 만약 부득이하게 편심 하중이나 측면 하중이 가해진다면, 반드시 외부 가이드 장치(예: 리니어 부쉬 가이드, 리니어 슬라이드)를 사용하여 실린더 로드가 오직 축 방향 하중만 받도록 보호해야 합니다. 가이드를 사용할 때 실린더와 가이드의 설치 면이 수평 및 수직 방향으로 치수 공차 ISO IT 등급표 선정 기준 해설에 따라 정밀하게 일치하는지 확인해야 합니다. 아주 미세한 뒤틀림도 로드에 부담을 줍니다.

2. 쿠션 밸브의 적절한 조정 (완충 기능)

실린더가 행정 끝에 도달할 때 충격이 크면 소음과 진동뿐만 아니라 피스톤, 커버, 마운팅 부품에 구조적인 스트레스를 줍니다. 공압 실린더에는 충격 완화를 위한 쿠션 밸브가 달려 있습니다. 이 밸브를 너무 꽉 조이면 끝단 속도가 너무 느려져 사이클 타임이 길어지고, 너무 느슨하게 풀면 ‘쿵’ 하는 큰 충격이 발생합니다.

조정 팁: 쿠션 밸브를 완전히 잠근 상태에서(가장 느리게) 시작하여, 실린더가 행정 끝에서 부드럽게 감속하면서도 사이클 타임에 지장을 주지 않는 최적의 지점까지 미세하게 풀어주세요. 특히 고속 작동이 필요한 실린더의 경우, ISO 15552 (KS B 6151) 규격에 맞는 고성능 실린더를 선정하는 것도 중요합니다.

3. 급유 시스템 점검

최신 실린더는 대부분 불필요한 급유가 필요 없는 무급유형으로 나오지만, 이는 최초 제작 시 씰과 튜브 내벽에 그리스가 도포되어 있기 때문입니다. 만약 실린더를 분해 수리했거나, 오랜 기간 사용했다면, 압축 공기 라인에 루브리케이터(Lubricator, 급유 장치)를 설치하여 정제된 미세 오일 미스트를 공급해 주는 것이 수명 연장에 도움이 됩니다. 단, 무급유 사양 실린더에 오일을 주입하기 시작했다면, 오일 공급을 중단해서는 안 됩니다. 씰이 부풀어 오르거나 마모 패턴이 바뀌어 오히려 고장을 유발할 수 있기 때문입니다.

🔗

→

📝 마치며

공압 실린더는 구조가 단순해 보이지만, 기계 요소, 재료 공학, 유체 역학이 결합된 정밀 부품입니다. 실린더 고장을 줄이는 핵심은 ‘측면 하중 제로화’와 ‘깨끗하고 안정적인 공기 공급’입니다. 신규 설비 설치 시에는 실린더 로드와 부하의 축 정렬 상태를 반드시 확인하고, 일상 점검 시에는 로드 표면의 미세한 흠집이나 씰 주변의 누설 여부를 놓치지 마세요. 이 두 가지만 철저히 관리해도 실린더 관련 트러블 슈팅 시간의 절반 이상을 줄일 수 있을 것입니다. 현장에서 늘 안전하고 효율적인 작업 되시길 바랍니다.
