공압 FRL 유닛의 기능과 관리

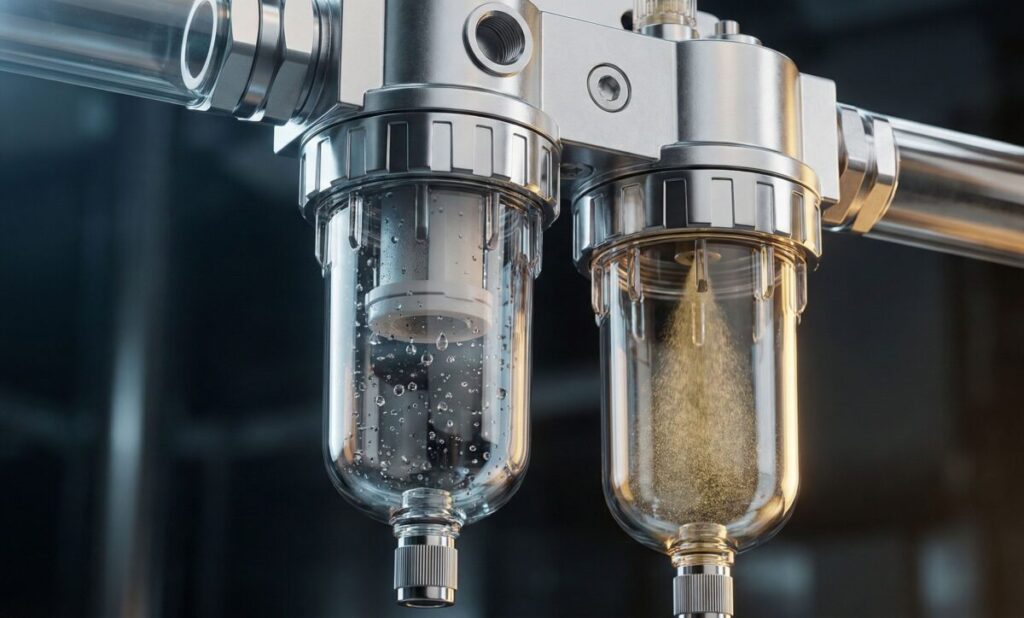

새내기 엔지니어 시절, 저는 한 식품 공장의 공압 실린더 수명이 유난히 짧다는 보고를 받았습니다. 원인을 분석해 보니, 공압 라인 앞에 설치된 F.R.L 유닛의 수분 필터가 완전히 무시되고 있었습니다. 필터 용기에는 응축수가 가득 차 있었습니다. 단순히 필터 배수 습관만 바꾸었을 뿐인데, 연간 실린더 교체 비용 5천만 원 이상이 절감되었습니다. 이처럼 F.R.L 유닛 관리는 공압 시스템 유지 보수의 핵심 중의 핵심입니다. F.R.L은 압축 공기를 작동 기기에 공급하기 전에 공기의 품질을 최적화하는 장치입니다. Filter (필터), Regulator (레귤레이터), Lubricator (루브리케이터)의 앞 글자를 따서 명칭이 붙여졌습니다. 이 세 가지 기능은 마치 사람이 마실 물을 깨끗하게 거르고, 적당한 압력을 유지하며, 필요 시 윤활제를 바르는 과정과 같습니다.

📘핵심 요약

필터 (F): 공기 중의 수분, 먼지, 녹 가루 등을 5~40 마이크로미터 단위로 제거합니다. 이는 청정도 기준을 맞추는 첫 단계입니다.
레귤레이터 (R): 압축 공기의 압력을 일정하게 낮추어 공압 실린더나 밸브에 안정적으로 공급합니다. 과압 방지 기능도 겸합니다.
루브리케이터 (L): 필요한 경우, 미스트 형태의 오일을 공기에 혼합하여 작동 기기의 마모를 줄입니다.

자주 묻는 질문

Q. 요즘 FRL 유닛 구성에서 ‘L’ (루브리케이터)이 자주 빠지는 이유는 무엇인가요?

A. 과거에는 거의 모든 공압 시스템 부품에 윤활 장치가 필수적이었습니다. 하지만 기술 발전으로 최근에는 윤활유가 필요 없는 무급유형 실린더와 밸브가 일반화되고 있습니다.

루브리케이터를 사용하지 않으면 오일 미스트로 인한 환경 오염이나 최종 제품(예: 식품, 의약품)의 오염을 막을 수 있습니다. 따라서 많은 시스템이 ‘F.R’ 필터-레귤레이터 조합만 사용하거나 아예 L을 생략합니다.

Q. 레귤레이터 압력 설정 시 흔하게 저지르는 실수는 무엇이며, 해결책은 무엇인가요?

A. 가장 흔한 실수는 필요한 작동 압력보다 훨씬 높은 압력을 설정하는 것입니다. 많은 작업자가 높은 압력이 더 빠른 속도나 강한 힘을 줄 것이라 오해합니다.

하지만 과도한 압력은 공기 소모량 증가, 씰의 급격한 마모, 그리고 밸브 고장을 가속화할 뿐입니다. 항상 설계자가 요구한 최소 압력 기준으로 설정해야 합니다.

💡현장 전문가의 팁

실제로 필요한 힘(N)을 계산하여 공압 실린더의 피스톤 면적으로 나눈 압력을 구하세요. 여기에 10~20%의 여유율을 더한 압력만이 실제 레귤레이터 설정 값이어야 합니다. 불필요하게 압력을 0.2 MPa 높게 설정하면, 컴프레서의 부하가 커져 에너지 손실이 약 20%까지 증가할 수 있습니다.

Q. 필터의 최적 드레인 (배수) 관리 주기는 어떻게 되며, 공기 품질 표준은 무엇인가요?

A. 필터 관리의 핵심은 필터 용기 내 응축수 수위가 지정된 드레인 레벨을 넘기 전에 반드시 배수하는 것입니다. 응축수를 제때 처리하지 않으면 압축 공기가 다시 물을 빨아들이는 ‘캐리 오버’ 현상이 발생합니다.

습도가 높은 장마철이나 연속 작동 환경에서는 하루에 여러 번 수동 배수가 필요할 수 있습니다. 자동 드레인 방식이 편리하지만, 노후화나 오염으로 인한 작동 불량을 주기적으로 점검해야 합니다.

공압 시스템의 공기 청정도 요구 사항은 ISO 8573-1 표준을 따르는 것이 국제적인 관례입니다. 이 표준은 입자, 수분, 오일 함량을 기준으로 공기의 품질을 0부터 6까지 등급화하여 시스템 요구사항을 명확히 합니다.

⚠️주의사항

루브리케이터가 설치된 라인에 절대 일반 공압용 실린더 오일(점도가 높은 오일)을 넣으면 안 됩니다. 루브리케이터는 보통 ISO VG 32 이하의 전용 미스트 오일을 사용하도록 설계되어 있습니다. 잘못된 점도의 오일은 노즐을 막거나 과도하게 분사되어 공압 장비의 고착을 유발합니다.

점검 모듈	주요 점검 사항	점검 주기	조치 방법
필터 (Filter)	드레인(수분) 고임 확인 및 필터 오염	매일 (Daily)	드레인 배출 (자동/수동), 엘리먼트 세척 또는 교체
레귤레이터	압력 게이지 지침 떨림 및 설정압 유지 여부	수시 (Weekly)	핸들 조절로 압력 재설정, 리프(Relief) 동작 확인
루브리케이터	오일 잔량 확인 및 적하량(방울 수) 점검	주 1회 (Weekly)	오일(ISO VG32 등) 보충, 조절 밸브 세팅
하우징 (Bowl)	투명 컵 부위 균열 및 화학 약품 노출	월 1회 (Monthly)	파손 시 즉시 교체 (폭발 위험 방지)

0. 연관글

📝 마치며

F.R.L 유닛은 공압 시스템의 ‘생명줄’이며, 제대로 관리하면 장비 수명을 획기적으로 연장할 수 있습니다. 특히 필터의 드레인 관리는 단순한 습관이지만, 고장으로 인한 생산 중단 시간을 최소화하는 가장 강력한 예방 정비입니다. 필터 청결도 유지와 적정 압력 설정 이 두 가지 원칙만 기억한다면, 공압 시스템 운영은 훨씬 효율적이고 안정적일 것입니다.
