많은 초급 기계 기술자들은 커플링을 단순히 샤프트 두 개를 이어주는 ‘연결 부품’으로 생각하는 경향이 있습니다. 하지만 현장에서 발생하는 진동 문제, 베어링 조기 손상, 심지어 축 파손 문제의 80% 이상이 잘못 선정되거나 부적절하게 설치된 동력 전달 커플링 때문에 발생합니다. 커플링은 동력을 전달하는 주 역할 외에도 축 정렬 오차를 흡수하고 충격 하중을 완화하는 핵심 구동부입니다. 고속 수직형 펌프 P-500에서 발생했던 심각한 고주파 진동 문제도 결국 커플링 형식 선정 오류에서 시작되었으며, 이는 현장의 복잡한 운전 환경을 반영하지 못한 설계의 전형적인 예시였습니다.
핵심 커플링 형식별 특성 비교
커플링을 선정할 때는 전달해야 하는 토크량, 회전 속도, 그리고 필연적으로 발생하게 될 축 정렬 오차(각도 오차, 평행 오차)의 허용 범위를 면밀히 검토해야 합니다. 축 정렬 오차를 보정하는 방식에 따라 크게 강성 커플링과 유연성 커플링으로 나눌 수 있으며, 현장에서는 대부분 유연성 커플링이 사용됩니다. 유연성 커플링은 크게 금속 탄성을 이용하는 방식(디스크, 다이어프램)과 비금속 탄성 부재(엘라스토머, 고무)를 이용하는 방식(죠, 타이어)으로 나뉩니다. 각 형식별 특징을 비교하여 선정 기준을 명확히 해야 합니다.
| 형식 | 주요 특징 | 토크 전달 능력 | 정렬 오차 허용치 | 비틀림 강성 | 주요 용도 |
|---|---|---|---|---|---|
| 죠 커플링 | 스파이더(탄성 부재) 사용, 충격 흡수 우수 | 중간 (스파이더 재질에 따라 상이) | 높음 (각도, 평행 오차 흡수력 우수) | 낮음 (댐핑 효과 우수) | 펌프, 컴프레서, 일반 산업용 드라이브 |
| 기어 커플링 | 내부/외부 기어 맞물림 구조, 윤활 필수 | 매우 높음 | 중간~높음 (토크 전달 중 오차 흡수) | 높음 | 제철소, 대형 믹서, 고토크/저속 장비 |
| 디스크 커플링 | 얇은 금속판 사용, 백래시 없음 | 높음 | 낮음 (정밀한 정렬 요구) | 매우 높음 | 서보 드라이브, 정밀 제어, 고속 장비 |
| 그리드 커플링 | S자형 탄소강 스프링 이용, 진동 감쇠 우수 | 높음 | 높음 (시동 시 큰 충격 흡수) | 중간 | 크레인, 압연기, 충격 하중이 큰 환경 |
축 정렬 오차가 반발력을 높이는 원리
커플링의 핵심 성능은 단순히 토크 전달량을 넘어서, 축 정렬 오차를 얼마나 잘 흡수하여 반경 방향 반발력을 최소화하느냐에 달려 있습니다. 이 반발력은 샤프트의 베어링과 씰에 직접적인 부하로 작용하며 장비의 수명을 결정합니다. 디스크 커플링이나 다이어프램 커플링과 같이 금속 탄성에 의존하는 타입들은 비틀림 강성이 매우 높은 장점이 있어 정밀한 위치 제어에 유리합니다. 하지만 이들은 허용 정렬 오차 범위가 매우 좁습니다. 예를 들어, 0.1 mm의 평행 오차가 발생했을 때, 금속 부재는 이를 흡수하기 위해 강하게 변형되고, 이 과도한 복원력은 베어링 하중으로 그대로 전달됩니다. 제가 현장에서 15년 이상 경험한 바로는, 정밀한 레이저 정렬이 필수적인 금속 탄성 커플링을 사용하면서도 눈대중으로 정렬하는 바람에 베어링이 예측 수명보다 훨씬 일찍 파손되는 사례가 빈번했습니다. 커플링이 오차를 감당하려 할수록 베어링에 가해지는 부하는 커집니다.
고속 펌프 P-500 현장 사례 분석
제가 정비 책임자로 일할 때, 정격 3,000 RPM으로 운전되는 수직형 펌프 P-500에서 심각한 고주파 진동과 주기적인 소음 문제가 발생했습니다. 초기 진단에서는 밸런싱 문제나 베어링 교체로 해결하려 했으나 증상은 개선되지 않았습니다. 진동 분석을 통해 문제가 커플링 구동부에서 발생함을 확인했으며, P-500은 높은 비틀림 강성을 위해 디스크 커플링을 사용하고 있었습니다. 현장 점검 결과, 잦은 정비로 인해 축 정렬 오차가 0.2 mm (각도 오차) 이상으로 발생하고 있었습니다. 이 정도 오차는 일반적인 산업 환경에서는 피하기 어려운 수준이었습니다.
문제 해결을 위한 커플링 교체

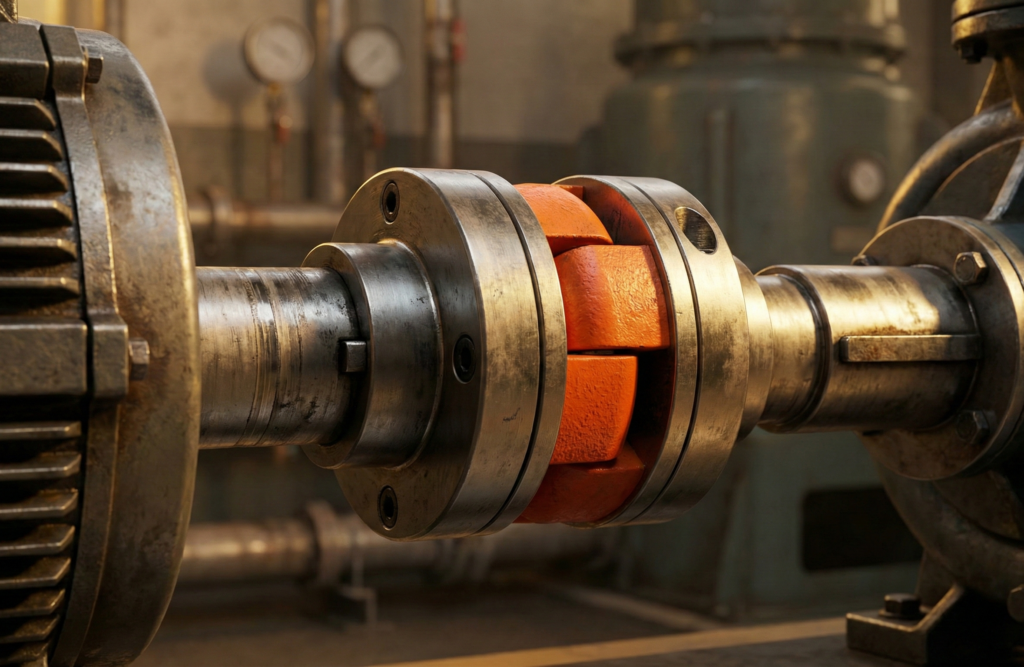

디스크 커플링은 0.2 mm의 각도 오차를 흡수하려다 과도한 복원력이 발생했고, 이 복원력이 펌프 샤프트와 베어링에 지속적인 횡방향 하중을 가해 고주파 진동을 유발하는 원인이었습니다. 이 부하는 장비에 구조적인 피로를 누적시켰습니다. 우리는 즉각적으로 정렬 오차 허용 범위가 넓고 충격 흡수가 뛰어난 폴리우레탄 스파이더를 사용하는 죠 커플링으로 교체했습니다. 죠 커플링은 비록 디스크 커플링만큼 비틀림 강성이 높지는 않지만, 오차 흡수 능력과 댐핑 효과가 뛰어나 고속 회전 시 발생하는 미세한 오차를 효과적으로 상쇄시킵니다. 교체 후, 3,000 RPM 운전 시 진동 레벨이 이전의 4.5 mm/s에서 1.2 mm/s 이하로 안정화되었습니다. 이 사례는 고속 환경이라 할지라도, 현장의 정렬 정밀도 확보가 어렵다면 높은 오차 허용치와 우수한 댐핑 능력을 가진 커플링을 선택하는 것이 장비 전체의 안정성에 훨씬 기여한다는 중요한 교훈을 주었습니다.
형식별 선정 시 실무 체크리스트
실제 커플링을 선정할 때 현장 엔지니어들이 반드시 체크해야 할 세 가지 핵심 기준은 다음과 같습니다. 단순히 카탈로그에 제시된 정격 토크만 확인해서는 치명적인 오류를 범할 수 있습니다.
- 운전 계수 적용: 선정된 정격 토크에 충격, 시동 빈도, 환경 온도 등을 고려한 운전 계수(보통 1.2 ~ 2.0)를 곱하여 최종 요구 토크를 산출해야 합니다. 만약 시동/정지 빈도가 높거나 왕복 운동 장치라면 2.0 이상의 계수를 적용해야 합니다.
- 축 정렬 정밀도 평가: 현장에서 레이저 정렬 장비가 아닌 다이얼 게이지나 자를 이용해 정렬하는 수준이라면, 죠 커플링이나 체인 커플링 등 오차 허용치가 높은 타입을 선택하십시오. 정렬 정밀도가 낮은 환경에서 고강성 커플링을 사용하면 베어링에 과도한 하중이 가해집니다.
- 유지보수 용이성 및 윤활 관리: 기어 커플링이나 그리드 커플링은 정기적인 그리스 주입과 점검이 필수적입니다. 유지보수가 어렵거나 윤활 관리가 취약한 환경이라면, 무윤활 타입인 죠 커플링, 디스크 커플링, 엘라스토머 커플링을 선택하는 것이 장기적인 운전 비용을 절감하는 길입니다.
마치며
동력 전달 커플링은 기계 시스템의 ‘관절’이자 ‘충격 흡수 장치’와 같습니다. 단순히 토크만 전달하는 것이 아니라, 회전 중 발생하는 모든 스트레스와 진동을 유연하게 처리해야 합니다. 높은 비틀림 강성만이 항상 최적의 사양이 될 수 없으며, P-500 펌프 사례가 보여주듯, 현장 환경과 정비 수준에 적합한 오차 허용 범위를 갖춘 커플링을 선택하는 것이 장비의 안정적인 장기 운전을 보장하는 핵심입니다. 설계 시 축 정렬 상태를 현실적으로 예측하고 이에 맞는 커플링 형식을 결정하는 통찰력이 필요합니다.
