과거 대규모 제철소의 원료 이송 컨베이어 설비에서 발생했던 아찔한 가동 중단 사고가 기억납니다. 당시 PLC 제어 시스템을 통해 전동기의 회전수는 정상적으로 출력되고 있었으나, 실제 구동부는 과부하로 인해 멈춰버린 상태였습니다. 현장 점검 결과, 베어링 하우징 부근에서 85°C 이상의 고열이 발생하고 있었으며, 출력 샤프트에서 약 3.5mm의 비정상적인 축 방향 유격이 관찰되었습니다. 진단 결과, 감속기 내부 기어의 치면 박리로 인해 적절한 회전력 전달이 이루어지지 않았고, 이로 인해 전동기는 헛돌며 열만 발생시키고 있었습니다. 이 사건은 단순히 기계 요소를 조립하는 것을 넘어, 감속기가 동력 전달 계통에서 수행하는 회전력 증폭과 관성 제어의 역할이 얼마나 중요한지를 다시금 일깨워준 사례였습니다. 실무 필드 로그 및 분석 (Field Log & Analysis) 현장에서 감속기의 상태를 분석할 때는 반드시 국제 표준인 KS B ISO 6336(평기어 및 헬리컬 기어의 부하 용량 계산) 규격을 참조하여 설계 수명과 실제 부하를 비교해야 합니다. 당시 사고 장비의 로그를 분석해 보니 다음과 같은 데이터가 도출되었습니다.
- 제어기 모델: Mitsubishi A-Series PLC
- 관측된 현상: 감속기 출력축 진동 가속도 15mm/s RMS 초과 (정상 범위 4.5mm/s 이하)
- 물리적 변위: 샤프트 축 방향 유격 3.5mm (허용치 0.2mm 이내)
- 윤활 상태: 점도 지수 저하 및 금속 가루 검출
- 원인 분석: 설계 당시 계산된 질량 관성 모멘트보다 실제 부하의 가감속 빈도가 잦아 기어 치면에 피로 파괴 발생
감속기를 사용하는 공학적 이유
감속기를 사용하는 가장 근본적인 이유는 전동기가 가진 물리적 한계를 극복하기 위함입니다. 일반적인 산업용 전동기는 분당 1,750회(60Hz 기준) 정도의 고속으로 회전할 때 최적의 효율을 냅니다. 하지만 우리가 실제로 구동하려는 컨베이어, 크레인, 로봇 팔 등은 이보다 훨씬 느린 속도와 강한 힘을 필요로 합니다.
첫째, 토크의 증폭입니다. 일률은 토크와 각속도의 곱으로 정의됩니다. 에너지가 손실 없이 전달된다고 가정할 때, 기어비를 통해 속도를 1/10으로 줄이면 이론적으로 토크는 10배로 증가합니다. 이를 통해 소형 전동기로도 거대한 하중을 들어 올릴 수 있게 됩니다.
둘째, 관성 모멘트의 정합입니다. 부하의 관성이 전동기의 관성보다 지나치게 크면 제어 반응성이 급격히 떨어집니다. 감속기를 사용하면 부하 측 관성이 전동기 축으로 전달될 때 감속비의 제곱에 반비례하여 감소합니다. 이는 정밀한 위치 제어와 급정지가 필요한 자동화 설비에서 필수적인 요소입니다.
기어비에 따른 회전력 변화 분석

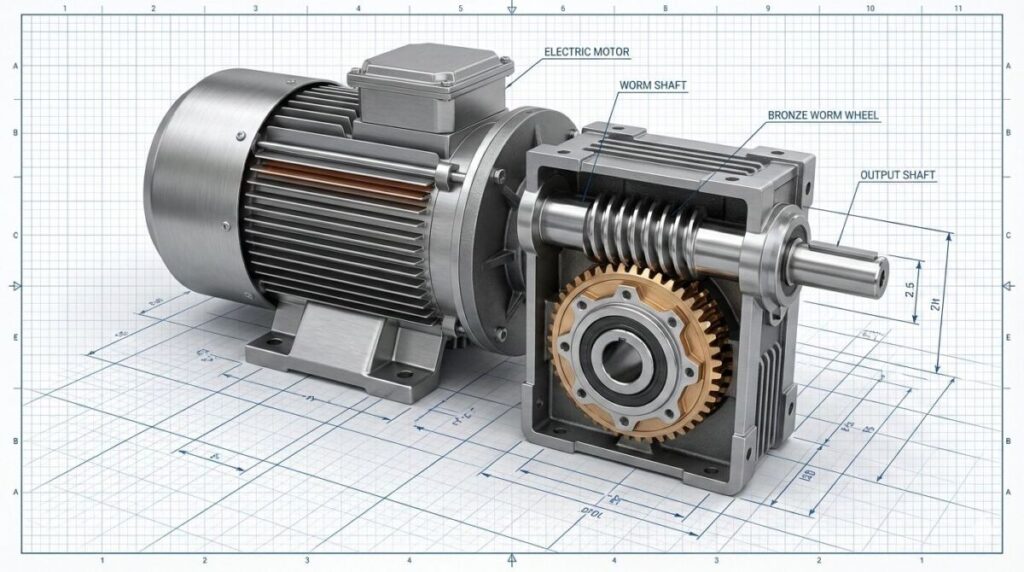

감속기의 내부 구조는 보통 평기어, 헬리컬 기어, 웜 기어 또는 유성 기어로 구성됩니다. 이 중 유성 기어 감속기는 작은 크기에도 불구하고 매우 높은 기어비를 구현할 수 있어 고정밀 로봇 분야에 자주 사용됩니다. 기어비가 결정되면 출력되는 토크는 다음과 같은 수식의 흐름을 따릅니다.
- 전동기의 정격 토크를 확인합니다.
- 감속기의 기어비를 곱합니다.
- 여기에 감속기의 전동 효율(보통 0.85~0.95)을 곱하여 실제 출력 토크를 산출합니다.
만약 감속기를 거치지 않고 전동기만으로 강한 힘을 내려고 한다면, 전동기의 크기는 기하급수적으로 커져야 하며 이는 설치 공간과 비용의 낭비로 이어집니다. 또한, 전동기의 회전수가 낮아질수록 냉각 효율이 떨어져 소손될 위험이 큽니다.
자주 묻는 질문
Q1: 감속기 오일은 얼마나 자주 교체해야 하나요?
A1: 일반적으로 최초 가동 후 500시간 이내에 첫 교체를 권장하며, 이후에는 사용 환경에 따라 2,500~5,000시간마다 교체합니다. 오일 내 금속 가루 여부를 확인하는 것이 조기 결함 발견의 핵심입니다.
Q2: 감속기에서 발생하는 소음의 원인은 무엇인가요?
A2: 기어의 백래시(Backlash)가 설계치보다 커졌거나, 베어링의 전동체에 피팅 현상이 발생했을 가능성이 높습니다. 또한 전동기와 감속기 축의 정렬(Alignment)이 불량할 때도 날카로운 금속음이 발생합니다.
감속기 고장 진단 가이드
현장에서 감속기의 이상 징후를 발견했을 때 조치하는 단계별 방법입니다.
- 표면 온도 측정: 비접촉식 온도계로 케이싱 온도를 측정합니다. 주위 온도보다 40~50°C 이상 높다면 내부 마찰이 심각한 상태입니다.
- 진동 분석: 휴대용 진동 분석기를 활용하여 주파수 대역을 확인합니다. 기어 맞물림 주파수(GMF) 대역의 피크가 높다면 기어 마모를 의심해야 합니다.
- 오일 샘플링: 드레인 플러그를 통해 오일을 소량 채취하여 점도와 불순물을 확인합니다. 은색 가루가 보인다면 즉시 가동을 중단해야 합니다.
- 백래시 확인: 입력축을 고정한 상태에서 출력축을 회전시켜 유격을 측정합니다. 이는 기어의 마모 상태를 나타내는 직접적인 지표가 됩니다.
마치며
감속기는 기계 시스템의 ‘근육’과 같습니다. 전동기가 두뇌와 신경계의 명령을 받아 빠르게 움직인다면, 감속기는 그 움직임을 묵직하고 강력한 힘으로 바꾸어 주는 역할을 합니다. 수많은 현장을 경험하며 내린 결론은, 감속기 수명을 결정짓는 것은 정밀한 초기 선정과 더불어 적기 윤활과 온도 관리라는 기본에 충실하는 것입니다.
