배관 씰 테이프 테이핑 주의사항 (Pipe Thread Seal Tape Application Guide)

기계 설비의 내구성을 설계할 때, 배관 연결부는 단순한 결합점을 넘어 시스템의 기밀을 유지하는 핵심적인 안전 장벽 역할을 합니다. 현장에서 흔히 사용하는 씰 테이프는 단순히 틈새를 메우는 충전재가 아니라, 금속 간의 마찰을 줄이고 적절한 체결력을 확보하게 돕는 윤활 및 밀봉재입니다. 하지만 이 작은 소모품을 잘못 사용하는 것만으로도 수억 원대 장비의 가동이 중단될 수 있다는 사실을 간과하는 경우가 많습니다.

실무 필드 로그 및 분석 (Field Log & Analysis)

현장 상황 보고:
최근 자동차 부품 생산 라인에 설치된 Mitsubishi PLC 제어 기반의 자동화 설비에서 원인 모를 유압 압력 저하와 밸브 응답 지연 현상이 보고되었습니다. 해당 시스템은 SMC Pneumatics의 고정밀 솔레노이드 밸브를 사용하여 분당 60회 이상의 고속 왕복 운동을 수행하고 있었습니다. 진단 및 관찰:
1. 증상: 시스템 내 압력 게이지의 지침이 0.2MPa 범위에서 불규칙하게 흔들림.
2. 장비 상태: 솔레노이드 밸브의 스풀 부위에서 미세한 고착 현상 확인.
3. 정밀 분석: 밸브 내부 세척 결과, 약 0.8mm 크기의 하얀색 이물질 조각이 오리피스 구멍을 차단하고 있음을 발견.
4. 원인 분석: 이물질의 정체는 폴리테트라플루오로에틸렌(PTFE) 소재의 씰 테이프 파편이었습니다. 배관 연결 시 나사산의 첫 번째 골(끝단)까지 테이프를 감아, 체결 과정에서 나사산에 의해 테이프가 전단되어 배관 내부로 유입된 것이 근본 원인이었습니다. 인용 규격:
본 사례는 KS B 0222(관용 테이퍼 나사) 규격을 따르는 부품 체결 시, 나사산의 기하학적 간섭과 유동 흐름을 고려하지 않은 시공이 시스템 전체의 신뢰성을 얼마나 저해할 수 있는지를 명확히 보여줍니다.

나사산 끝단 테이핑의 공학적 위험성

배관 연결에서 씰 테이프를 나사산의 맨 끝부분(입구 쪽)까지 감는 행위는 공학적으로 매우 위험한 결과를 초래합니다. 그 이유는 크게 두 가지 물리적 현상으로 설명할 수 있습니다. 첫째, 전단 응력에 의한 파편 발생입니다. 관용 테이퍼 나사는 조여질수록 나사산 사이의 간격이 좁아지며 강력한 압착력이 발생합니다. 나사산의 가장 첫 번째 마디는 암나사와 수나사가 처음 만나는 지점으로, 이곳에 테이프가 존재하면 체결 시 발생하는 강력한 전단력에 의해 테이프가 얇게 잘려 나갑니다. 이렇게 분리된 미세한 파편은 유체의 흐름을 타고 시스템 내부의 펌프, 밸브, 센서 등으로 흘러 들어가 치명적인 고장을 일으킵니다. 둘째, 나사산 물림 방해와 누설 유도입니다. 씰 테이프의 본래 목적은 나사산 사이의 미세한 틈을 메우는 것이지, 나사산 자체의 결합을 방해하는 것이 아닙니다. 끝단까지 과도하게 감긴 테이프는 첫 번째 나사산이 정상적으로 맞물리는 것을 방해하여, 오히려 조립 과정에서 나사가 어긋나게 체결되는 원인이 되기도 합니다.

⚠️ 주의사항

씰 테이프 조각이 유압 시스템의 정밀 밸브 내부에 유입되면, 스풀의 움직임을 방해하여 서보 밸브의 응답성을 저하시키거나 유압유 오염을 가속화합니다. 이는 단순한 누설보다 훨씬 더 큰 수리 비용을 발생시킵니다.

자주 묻는 질문 (FAQ)

Q1: 테이프를 많이 감을수록 밀봉 효과가 좋아지는 것 아닌가요?
A1: 그렇지 않습니다. 과도한 테이핑은 체결 토크를 분산시켜 금속 간의 견고한 밀착을 방해합니다. 또한, 과도한 두께로 인해 플라스틱 피팅이나 얇은 금속 소켓에 균열을 일으킬 수 있습니다. 보통 3~5회 정도 겹치지 않게 고르게 감는 것이 표준입니다. Q2: 테이프를 감지 말아야 할 나사 종류가 따로 있나요?
A2: 예, 있습니다. 평행 나사(G 나사)나 오링, 고무 와셔가 밀봉을 담당하는 구조에서는 씰 테이프를 사용하지 않습니다. 씰 테이프는 오직 테이퍼 나사(R, PT, NPT 등)에서 나사산 자체의 쐐기 작용을 보조하기 위해서만 사용해야 합니다.

📘 핵심 요약

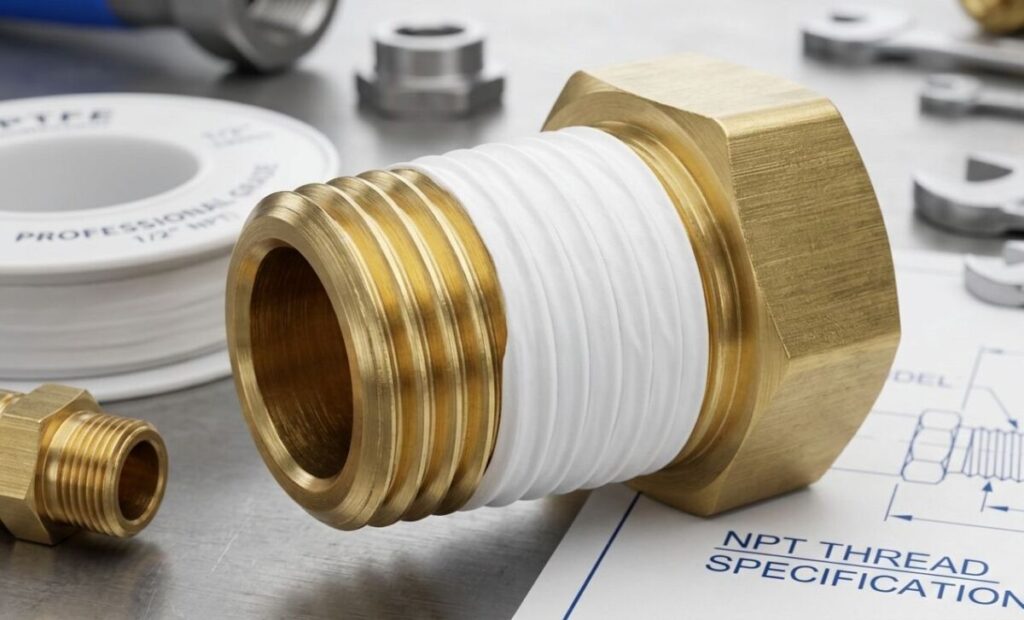

1. 나사산의 첫 번째 마디(약 1~2mm)는 테이프를 감지 않고 비워둡니다.
2. 테이프는 나사 체결 방향(시계 방향)으로 감아야 풀리지 않습니다.
3. 테이프가 나사산 골짜기에 밀착되도록 가볍게 당기면서 감는 것이 기술입니다.

배관 체결 고장 진단 가이드

배관 연결부에서 누설이 발생하거나 장비 성능이 저하되었을 때, 다음과 같은 순서로 점검하십시오.

1. 육안 검사: 연결부 주변에 하얀색 테이프 가루가 삐져나와 있는지 확인합니다.
2. 필터 점검: 시스템 내부의 스트레이너나 필터를 분해하여 테이프 파편이 걸러져 있는지 확인합니다.
3. 체결 상태 확인: 나사산이 끝까지 들어가지 않았음에도 과도한 저항이 느껴진다면, 내부에서 테이프가 뭉쳐있을 가능성이 큽니다.
4. 세척 및 재조립: 기존 테이프를 완전히 제거하고 나사산을 청소한 뒤, 끝에서 1~2마디를 띄우고 다시 감아 조립합니다.

💡 현장 전문가의 팁

나사산을 청소할 때는 금속 브러시를 사용하여 골 사이에 낀 잔여물을 완전히 제거해야 합니다. 잔여물이 남은 상태에서 새 테이프를 감으면 기밀성이 급격히 떨어집니다. 또한, 조립 전 유압유나 시스템 유체와 테이프 소재의 화학적 적합성을 반드시 확인하십시오.

마치며: 실무 엔지니어의 결론

완벽한 밀봉은 더 많이 감는 것이 아니라, 적재적소에 정확히 감는 것에서 시작됩니다. 씰 테이프를 나사산 끝에서 1~2마디 띄우고 감는 것은 단순한 권장 사항이 아니라, 시스템의 수명을 보호하기 위한 필수적인 기술 공정입니다. 숙련된 작업자일수록 기본을 지킵니다. 오늘 설명해 드린 원칙을 현장에 적용하여, 보이지 않는 곳에서의 결함을 사전에 차단하시길 바랍니다.
