제가 15년 이상 현장에서 근무하면서 경험한 일 중 가장 황당했던 사례는, 수천만 원짜리 고속 정밀 펌프(모델 P-503)가 작은 원형 철사 하나 때문에 완전히 멈춰 섰던 일입니다. 펌프가 가동된 지 불과 3일 만에 극심한 소음과 함께 임펠러가 축에서 이탈되었는데, 조사 결과 축(샤프트) 끝단의 축용 스냅링(C형)이 홈에서 완전히 벗어나 있었습니다. 문제는 스냅링 자체의 결함이 아니었습니다. KS B 1336 규격을 따랐음에도 불구하고, 설계자가 예상되는 축방향 하중을 견디지 못하는 사양의 링 두께를 선택했고, 결정적으로 스냅링 홈의 깊이 공차를 너무 관대하게 적용한 것이 원인이었습니다. 작은 규격 오류 하나가 전체 설비의 가동을 멈추게 하는 치명적인 결과를 낳은 것입니다. 이 경험을 통해 기계 설계 및 보전 엔지니어들이 KS B 1336 규격을 정확히 이해하고 스냅링을 선정하는 것이 얼마나 중요한지 깨달았습니다.
KS B 1336 스냅링 핵심 규격표

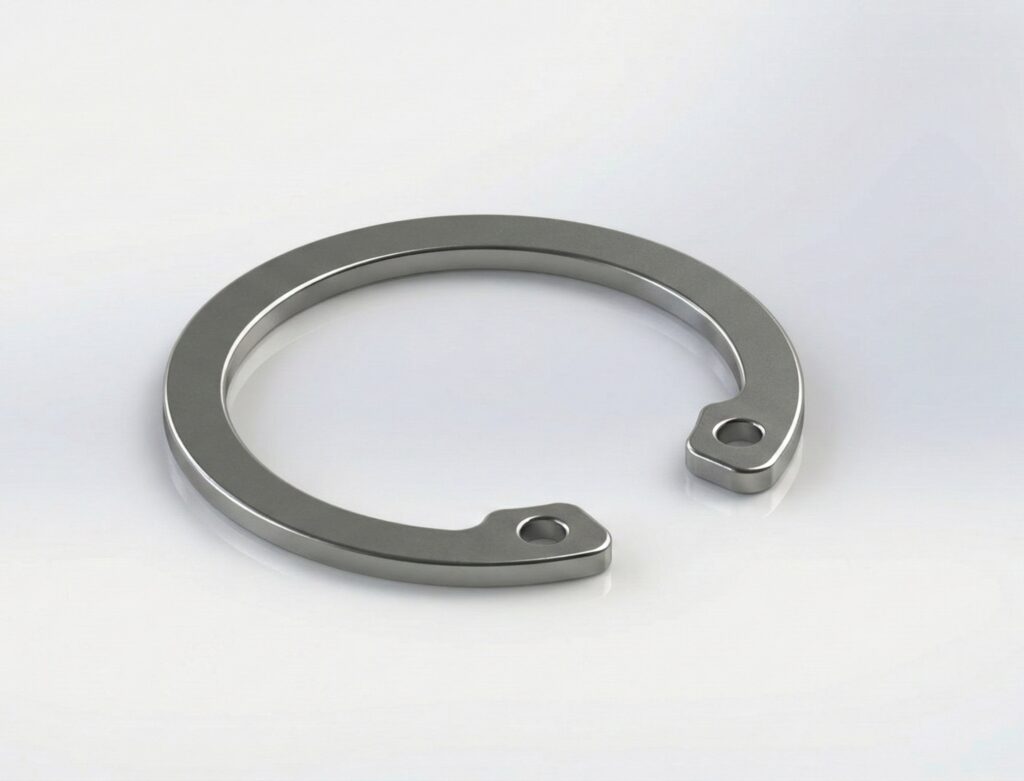

스냅링은 축 또는 구멍에 설치되어 부품의 축방향 이동을 막는 역할을 합니다. KS B 1336은 이러한 스냅링의 종류, 치수, 그리고 허용 하중에 대한 기준을 제공합니다. 특히 축용(C형)과 구멍용(R형) 스냅링 선정 시 축 지름(호칭 지름)과 허용 하중을 가장 먼저 확인해야 합니다. 아래는 실무에서 가장 자주 사용되는 축용 스냅링(C형) 규격 일부와 선정 시 고려해야 할 핵심 데이터입니다.

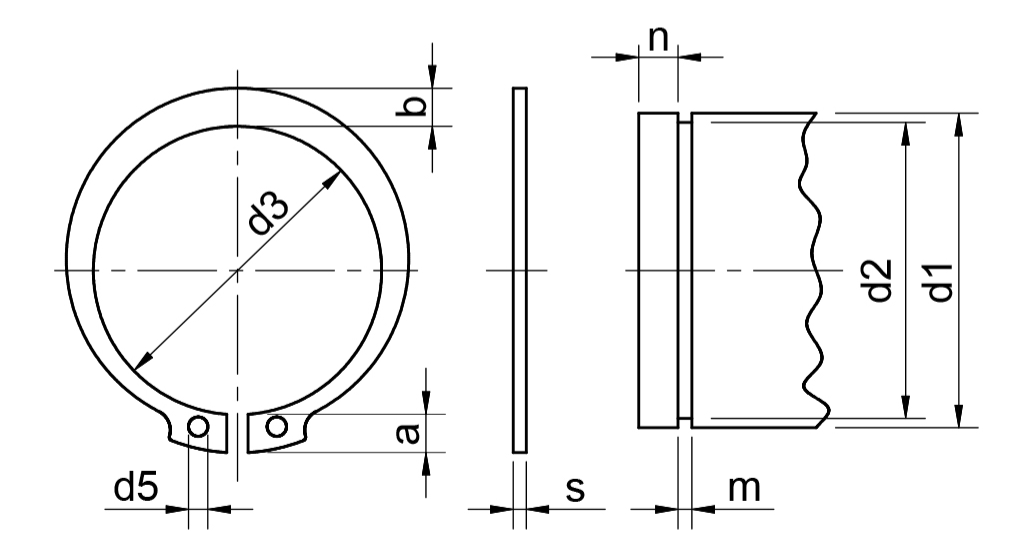

| 호칭 지름 d1 | 링 두께 t | 축 홈 지름 d3 | 홈 깊이 h | 링 허용 하중 (N) | 홈 허용 하중 (N) |
|---|---|---|---|---|---|
| 10 | 1.0 | 9.5 | 0.5 | 3,800 | 11,400 |
| 20 | 1.2 | 18.8 | 0.6 | 6,200 | 18,600 |
| 50 | 2.0 | 48.0 | 1.0 | 18,500 | 55,500 |
| 100 | 3.0 | 97.0 | 1.5 | 45,000 | 135,000 |
스냅링 하중 지지 원리 및 중요성
스냅링이 축방향 하중을 지지하는 방식은 주로 두 가지 파괴 모드를 방지하는 데 달려 있습니다. 바로 링 자체의 전단 파괴와 축 홈의 지압 및 전단 파괴입니다.
1. 전단 응력과 강성
스냅링은 축방향으로 가해지는 힘에 저항하여 마치 턱(숄더)처럼 작용합니다. 이 힘은 링의 단면 전체에 전단 응력을 발생시킵니다. 링의 두께(t)가 규격보다 얇거나 재료의 강성(SK5 또는 SUS 등의 재료 선택)이 낮으면, 예상 하중보다 낮은 힘에도 불구하고 링이 끊어지거나 변형되어 홈에서 빠져나옵니다.
2. 홈의 지압 강도
실제 현장에서는 링 자체의 파손보다 홈의 파손으로 인한 문제가 더 흔하게 발생합니다. 홈의 파손은 주로 홈 지름(d3)과 홈 깊이(h)의 정밀도에 의해 결정됩니다. 축 홈에 가해지는 하중은 링이 축에 접촉하는 작은 면적에 집중됩니다. 홈의 허용 하중이 링 허용 하중보다 보통 3배 가량 높은 이유는, 홈 부분의 모재(축 재료)가 일반적으로 링 재료보다 훨씬 강하기 때문입니다. 하지만 홈의 깊이가 규정치보다 얕거나, 홈의 측벽이 축 방향으로 직각도(퍼펜디큘러리티)가 확보되지 않으면 지지력이 급격히 떨어집니다.
현장 문제 해결: P-503 펌프 스냅링 이탈 사례 분석
앞서 언급했던 P-503 펌프의 경우를 자세히 살펴보겠습니다. 이 펌프는 50 mm 축에 2.0 mm 두께의 스냅링이 사용되었으며, 최대 축방향 추력은 약 15,000 N으로 계산되었습니다.
| 항목 | 규격표 기준 (50mm 축) | 현장 측정치 (파손 전) | 결과 |
|---|---|---|---|
| 링 허용 하중 | 18,500 N | 18,500 N (적합) | 하중 기준 통과 |
| 홈 허용 하중 | 55,500 N | *미계산 (추정치)* | 하중 기준 통과 예상 |
| 홈 깊이 (h) | 1.0 mm (공차 J8) | 0.95 mm (공차 벗어남) | 공차 미달 |
문제의 원인: 공차 누적과 지지 면적 부족
1. 규격보다 얕은 홈 깊이: 축 가공 시 홈 깊이(h)가 규정된 1.0 mm보다 0.05 mm 얕게 가공되었습니다. 0.05 mm는 작은 수치처럼 보이지만, 스냅링이 축방향 힘을 받는 실제 지지 면적을 크게 감소시킵니다.
2. 링의 강성 저하 및 응력 집중: P-503 펌프는 고속 운전으로 인해 지속적인 미세 진동과 충격 하중이 발생했습니다. 링이 규정된 최소 깊이보다 얕은 홈에 설치되면서, 설치 시 이미 높은 잔류 응력을 받은 상태였습니다.
3. 결론: 얕은 홈 때문에 링의 축방향 지지 숄더가 부족해졌고, 고속으로 가해지는 순간적인 충격 하중(15,000 N을 일시적으로 초과)을 견디지 못하고 축 홈 벽이 지압 파손되면서 링이 밖으로 밀려나와 버린 것입니다. 이 사례는 스냅링을 선정할 때 단순히 호칭 지름만 보는 것이 아니라, 축 홈의 가공 공차(특히 깊이)를 설계 도면에 정확히 명시하고 검사해야 함을 보여줍니다.
스냅링 선정 시 고려해야 할 추가 요소
스냅링의 적절한 선정은 규격표의 하중 데이터 외에도 환경적 요인과 설치 상태를 복합적으로 고려해야 합니다.
1. 재료 선택의 중요성
KS B 1336 규격의 스냅링은 일반적으로 스프링 강(SK5, SK7 등)으로 제작됩니다. * SK5/SK7: 높은 인장 강도와 탄성을 제공하여 범용적으로 사용됩니다. (가장 일반적)
* SUS304/SUS316: 화학적 부식 환경(염수, 산성 용액 등)에 사용되어야 할 때 선택합니다. 다만, 스프링 강에 비해 허용 하중이 다소 낮아지므로 하중을 재계산해야 합니다.
2. 설치 및 공구
스냅링의 실패는 설치 과정에서 시작되는 경우가 많습니다. 특히 축용 스냅링(C형)은 링을 벌려서(확장하여) 축에 끼워야 하는데, 이 과정에서 링의 항복 강도를 초과하여 영구 변형이 발생하면 제 역할을 하지 못합니다. 반드시 적합한 스냅링 플라이어를 사용하여 링의 변형을 최소화해야 합니다. 설치 후에는 링이 홈 전체에 걸쳐 완전히 안착되었는지 육안으로 360도 확인하는 절차가 필수적입니다.
마치며
스냅링은 기계 부품 중 가장 저렴하지만, 그 역할은 대단히 중요합니다. 축방향 하중을 견뎌야 하는 부품의 설계는 결국 KS B 1336 규격이 제시하는 링 자체의 강도와 축 홈의 가공 정밀도의 균형을 맞추는 데 달려 있습니다. 현장 엔지니어로서 조언드리자면, 스냅링을 선정할 때는 예상되는 정적 하중뿐만 아니라, 충격 하중과 진동 하중을 고려하여 최소한 1.5 이상의 안전율을 적용해야 하며, 반드시 협력사에 홈 치수 및 공차에 대한 명확한 지침을 제공해야만 펌프 P-503과 같은 치명적인 설비 이탈 사고를 방지할 수 있습니다.
