과거 미쓰비시 FX 시리즈 제어기로 구동되는 대형 이동식 자동 포장기 현장에서 발생했던 일입니다. 당시 설비는 에스엠씨(SMC) 공압 실린더와 고속 회전용 에스케이에프(SKF) 베어링이 복합적으로 적용된 복잡한 구조였습니다. 작업 도중 신입 사원이 자재 공급부에서 끼임 현상을 발견했으나, 이동식 기계의 특성상 작업 위치에 따라 변하는 비상정지 버튼의 위치를 즉각 파악하지 못해 당황하는 모습이 관찰되었습니다. 단 3초의 망설임이었지만, 기계의 강력한 토크는 이미 알루미늄 프레임을 굴곡시켰고 메인 구동축에 3.5mm의 축 방향 유격을 발생시켜 수천만 원의 수리비와 가동 중단 시간을 초래했습니다. 이처럼 이동식 기계에서 비상정지 버튼의 위치를 즉각 인지하지 못하는 것은 단순한 실수를 넘어 치명적인 인명 사고와 설비 파손으로 직결됩니다. 이동식 기계는 고정식 설비와 달리 조작부의 위치가 작업자의 시야에서 수시로 변할 수 있기 때문에, 비상 상황 발생 시 인간의 인지 능력이 급격히 저하되는 패닉 현상을 고려한 철저한 교육이 선행되어야 합니다.
비상정지 회로의 전기적 및 물리적 원리

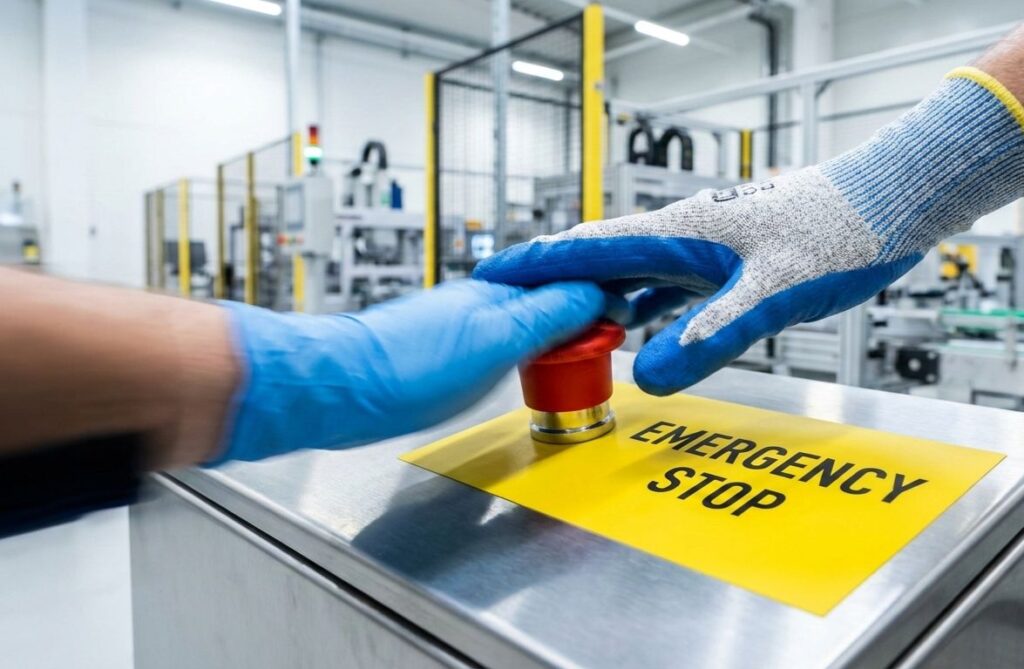

비상정지 버튼은 단순히 전원을 끄는 스위치가 아닙니다. 공학적으로 비상정지는 상시 폐쇄(Normally Closed, NC) 접점 원리를 이용합니다. 이는 평상시 회로가 연결되어 전류가 흐르다가, 버튼을 누르는 순간 물리적으로 접점이 떨어지며 회로를 단선시키는 방식입니다.
이러한 방식의 핵심은 선로의 단선이나 접촉 불량이 발생하더라도 기계가 멈추도록 설계된 ‘페일 세이프(Fail-safe)’ 메커니즘에 있습니다. 물리적 관점에서 볼 때, 비상정지가 작동하면 제어기는 즉시 전동기의 전력을 차단하고 브레이크 장치를 가동합니다. 이때 질량 관성 모멘트가 큰 회전체는 운동 에너지를 열에너지로 변환하며 정지하게 되는데, 대응이 늦어지면 이 운동 에너지는 기계 구조물이나 인체에 직접적인 충격력으로 작용하게 됩니다. 특히 이동식 기계는 전체 질량에 의한 선형 관성까지 더해져 정지 거리가 길어질 위험이 큽니다.
| 구분 | 표준 사양 (KS B ISO 13850) | 설계 및 교육 포인트 |
|---|---|---|
| 형태 및 색상 | 적색 버섯형, 황색 배경 | 직관적인 식별성 확보 |
| 작동 원리 | 래칭(Latching) 방식 | 누른 후 고정되어 수동 복구 필요 |
| 배치 기준 | 각 조작부 및 위험 구간 배치 | 이동식 기계의 사각지대 해소 |
| 전기적 논리 | NC 접점 및 이중화 회로 | 단선 시 자동 정지 기능 |
실무 필드 로그 및 분석 (Field Log & Analysis)
최근 진행된 이동식 고소 작업대의 안전 진단 로그를 분석해 보겠습니다. 해당 기계는 미쓰비시 PLC로 유압 밸브를 제어하며, 에스엠씨의 위치 센서를 사용하여 상하 운동을 제어하고 있었습니다.
- 설비 모델: MSL-2024 (Mitsubishi FX5U 제어기 탑재)
- 이상 징후: 유압 밸브 누유로 인한 50mm 오버런(Overrun) 현상 발생.
- 기술적 원인: 이동식 조작 패널의 위치가 바뀌면서 비상정지 버튼이 작업자의 시야 외각으로 벗어남.
- 조치 사항: 기계 본체 사방에 비상정지 버튼을 증설하고, ‘촉각적 위치 숙달 훈련’ 실시.
이 사고 사례에서 알 수 있듯이, 이동식 기계는 주변 환경과의 상호작용이 훨씬 역동적입니다. 따라서 비상정지 버튼은 기계의 어느 곳에서도 손을 뻗으면 닿을 수 있는 거리(통상 1.5m 이내)에 배치되어야 합니다.
신입 사원 교육 시 필수 체크리스트
신입 사원이 이동식 기계 작업에 투입될 때, 안전 관리자는 다음 사항을 반드시 확인해야 합니다.
- 시각적 식별: 어두운 환경이나 분진 속에서도 적색 버섯형 버튼을 명확히 구분할 수 있는가?
- 물리적 접근성: 기계 이동 후 작업자의 현재 위치에서 가장 가까운 버튼은 어디인가?
- 작동 힘: 의도치 않은 작동 방지를 위한 일정 수준 이상의 누름 힘을 인지하고 있는가?
- 복구 절차: 정지 후 제어반에서 별도의 리셋 과정을 거쳐야 함을 숙지하고 있는가?
마치며
현장 책임자로서 제가 내리는 결론은 명확합니다. 기술적으로 완벽한 기계는 존재하지 않으며, 제어 시스템은 언제든 오류를 일으킬 수 있습니다. 신입 사원이 비상정지 버튼 위치를 모르는 것은 브레이크 없는 자동차를 운전하는 것과 같습니다. 안전은 설계 단계의 공학적 장치와 현장 단계의 철저한 교육이 만날 때 비로소 완성됩니다.
