과거 대규모 냉각 설비 구축 현장에서 발생했던 아찔한 사고가 기억납니다. 신규 설치된 냉각수 순환용 펌프 시스템에서 시운전을 진행하던 중, PLC 시스템 상에서는 정상 운전 신호가 송출되었음에도 불구하고 토출 압력이 전혀 형성되지 않는 문제가 발생했습니다. 현장에서 확인한 결과, 모터는 고속으로 회전하고 있었으나 SKF 베어링 부근에서 85°C 이상의 이상 고온이 감지되었고, 3.5mm 이상의 축 방향 진동이 관찰되었습니다. 원인은 단순했습니다. 3상 전원인 R, S, T 중 두 개의 상이 바뀌어 결선되면서 모터가 역회전한 것이었습니다. 이 작은 실수는 단순한 가동 중단을 넘어, 임펠러의 나사산이 풀리면서 펌프 케이싱 내부를 파손시키는 막대한 경제적 손실로 이어졌습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
당시 사고 현장에서 수집한 데이터를 바탕으로 작성된 분석 로그입니다. 모터의 회전 방향을 확인하지 않았을 때 기계 장치에 가해지는 물리적 충격과 에너지 효율의 급격한 저하를 실증적으로 보여줍니다.
* 설비 모델: 37kW 4극 3상 유도 전동기 및 원심 펌프 세트
* 측정 장비: 상순 측정기(검상기), 진동 분석기, 적외선 열화상 카메라
* 이상 징후: 운전 시작 3분 만에 베어링 하우징 온도 85°C 돌파, 흡입측 진동 급증
* 근본 원인: 전원 결선 시 상회전 순서 미확인으로 인한 역회전 발생
* 관련 표준: KS C 4202 (3상 유도 전동기) – 전동기의 단자 기호와 회전 방향에 관한 규정에 따르면, 단자함의 기호 순서대로 결선했을 때 부하측(Drive End)에서 보아 시계 방향으로 회전해야 함을 명시하고 있습니다.
| 점검 항목 | 정상 회전 (정방향) | 오결선 회전 (역방향) | 기계적 영향 및 결과 |
|---|---|---|---|
| 유체 거동 | 설계된 양정과 유량 확보 | 유동 박리 및 공동 현상 발생 | 펌프 내부 임펠러 침식 및 파손 |
| 냉각 성능 | 외부 팬에 의한 원활한 방열 | 풍량 감소 및 와류 형성 | 모터 권선 온도 상승 및 수명 단축 |
| 체결 상태 | 회전 토크에 의한 조임 유지 | 나사 풀림 방향으로 힘 작용 | 샤프트 고정 너트 이탈 및 대형 사고 |
| 베어링 부하 | 균형 잡힌 하중 분산 | 비정상적 스러스트 발생 | 베어링 볼과 레이스 간의 이상 마모 |
회전 방향이 기계 구조에 미치는 물리적 원리

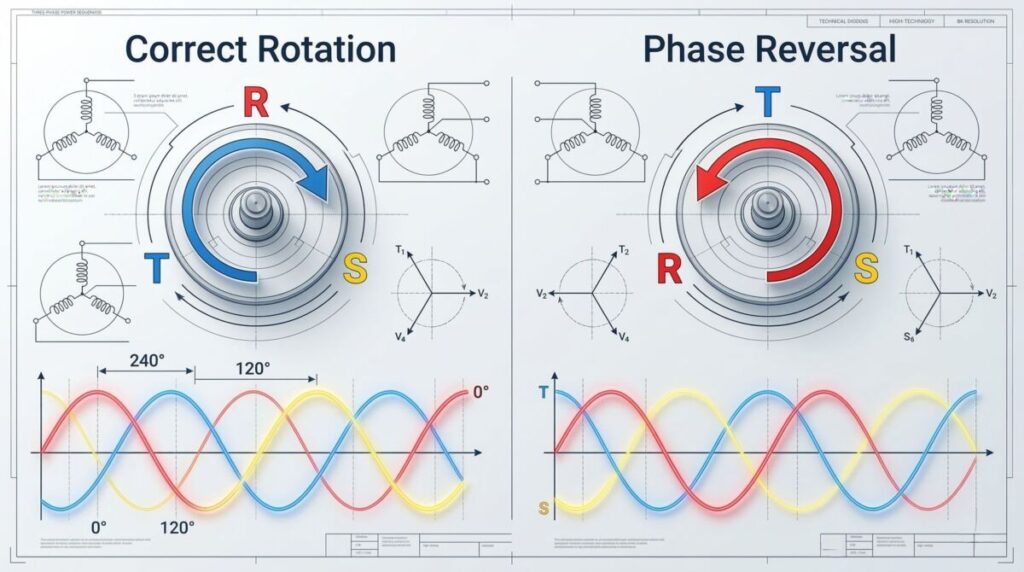

3상 모터는 세 개의 상이 120도의 위상차를 가지고 고정자 권선에 흐르면서 회전 자기장을 형성합니다. 이 자기장의 회전 방향에 따라 로터(회전자)가 힘을 받아 회전하게 됩니다. 문제는 모터 단품이 아닌, 모터에 연결된 구동부 기계 장치들이 특정 방향으로만 회전하도록 설계되어 있다는 점입니다.
원심 펌프의 경우 임펠러의 날개(베인)가 유체를 효율적으로 밀어낼 수 있는 곡률을 가지고 있습니다. 역회전이 발생하면 유체는 날개의 배면을 타게 되어 압축 효율이 급격히 떨어지고, 유체 내부에서 기포가 발생하는 공동 현상(Cavitation)이 심화됩니다. 이는 단순한 효율 저하를 넘어 기계적 진동을 유발하고, 결국 베어링의 조기 피로 파괴를 불러옵니다. 또한, 많은 회전 기계의 조립 구조는 회전 방향을 고려하여 나사산의 방향을 결정합니다. 정방향으로 회전할 때 결합 부위가 더 꽉 조여지도록 설계된 기계에서 역회전이 발생하면, 회전 관성과 토크에 의해 고정용 너트나 볼트가 서서히 풀리게 됩니다. 이는 샤프트에서 부품이 이탈하는 치명적인 사고로 직결될 수 있습니다.
필드 로그 시나리오 분석: 역회전의 파괴적 결과
앞서 언급한 현장 사례에서 가장 심각했던 문제는 펌프 임펠러의 이탈이었습니다. 일반적인 원심 펌프의 작동 원리를 이해한다면, 역회전이 얼마나 위험한지 알 수 있습니다.
펌프의 구조상 임펠러는 회전 방향과 반대 방향의 나사산으로 샤프트에 고정되는 경우가 많습니다. 역회전이 시작되자마자 임펠러에는 풀림 방향의 토크가 강하게 걸렸고, 유체의 저항이 더해지면서 고정 너트가 완전히 풀려버렸습니다. 샤프트에서 이탈한 임펠러는 1,800 RPM(60Hz, 4극 기준)의 고속으로 회전하며 펌프 케이싱 내벽과 충돌했습니다. 이 과정에서 발생한 금속 파편들은 배관 시스템 전체로 퍼져나가 하류에 위치한 정밀 밸브와 센서들까지 손상시켰습니다. 이러한 사고를 미연에 방지하기 위해서는 전력 계통의 상순을 측정하는 검상기 사용이 필수적입니다. 또한, 제어반 설계 시 상순 보호 계전기(Phase Reverse Relay)를 설치하여 역상이 검출될 경우 인터록을 구성하는 것이 표준입니다.
2. 역회전은 공동 현상, 냉각 불량, 부품 이탈을 유발한다.
3. 시운전 전 반드시 커플링을 분리하고 회전 방향을 확인해야 한다.
4. 상순 보호 계전기를 사용하여 전기적인 안전장치를 마련한다.
마치며: 현장 엔지니어의 제언
제가 만약 이 프로젝트의 책임 엔지니어라면, 단순히 결선 작업자에게 주의를 주는 것에 그치지 않고 두 가지 안전장치를 강력히 권고했을 것입니다.
첫째는 물리적인 방향 지시 화살표를 모터 하우징과 펌프 케이싱에 명확히 도색하는 것이고, 둘째는 시운전 절차서에 ‘무부하 회전 방향 확인’ 단계를 필수 서명 항목으로 넣는 것입니다. 많은 숙련공들이 자신의 경험을 과신하여 “그냥 연결해도 다 돌아간다”라고 말하곤 합니다. 하지만 기계적인 정밀도가 높아질수록 작은 역회전 하나가 베어링에 미세한 손상을 입히고, 이는 결국 수천 시간의 가동 수명을 갉아먹습니다. 원칙을 지키는 결선과 확인 절차만이 설비의 안정성을 보장하는 유일한 길입니다.
