스프링 와셔 오설치와 중복 사용의 위험성 (Risks of Incorrect Spring Washer Installation and Double Stacking)

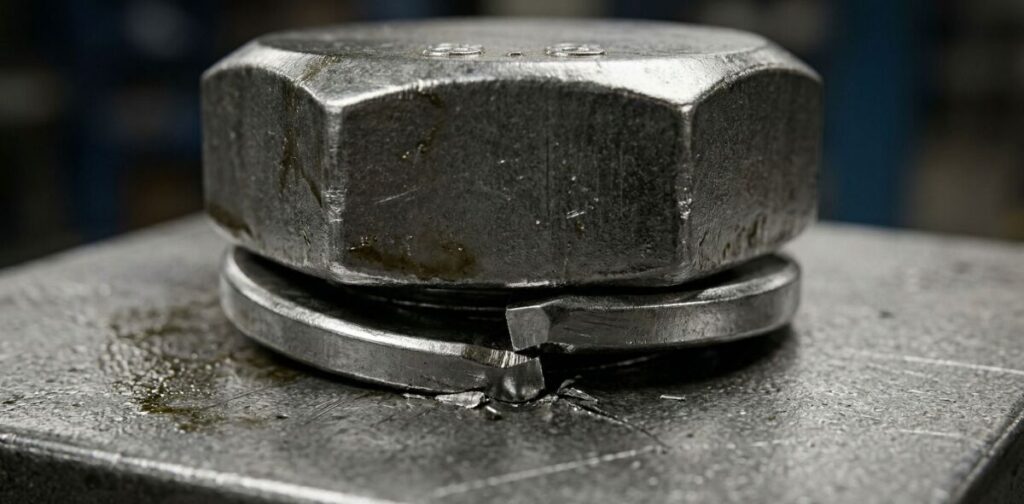

많은 현장 작업자들이 볼트 체결 과정에서 스프링 와셔를 단순한 완충 부품으로 오해하곤 합니다. 하지만 ISO 4017이나 KS B 1002와 같은 표준 규격에 따라 정밀하게 설계된 체결부에서 스프링 와셔의 잘못된 사용은 단순한 조립 실수를 넘어 대형 사고로 이어질 수 있습니다. 특히 진동이 잦은 자동화 설비나 고속 회전체에서 스프링 와셔를 거꾸로 끼우거나, 높이를 맞추기 위해 여러 장을 중복 사용하는 행위는 체결체의 물리적 강성을 근본적으로 무너뜨리는 결과를 초래합니다.

실무 필드 로그 및 분석 (Field Log & Analysis)

최근 국내 자동차 부품 생산 라인에 도입된 ABB IRB 4600 로봇의 베이스 고정부에서 심각한 진동 문제가 발생했습니다. 가동 후 약 200시간이 경과한 시점에서 140Hz 이상의 고주파 진동과 함께 약 2.5mm의 축 방향 유격이 관측되었습니다.

정밀 진단 결과 베이스 고정용 M24 볼트에 끼워진 스프링 와셔들이 문제의 핵심이었습니다. 현장 확인 결과, 설치 작업자가 수평을 맞추기 위해 스프링 와셔를 3장씩 겹쳐서 체결하거나, 일부 와셔를 뒤집어서 끼운 상태였습니다. 이로 인해 초기 설계된 280Nm의 체결 토크가 실제로는 축력(Preload)으로 온전히 전달되지 못하고 와셔 간의 미끄럼 마찰로 상쇄되었습니다. 이로 인해 발생한 생산 중단 손실은 시간당 약 4,500만 원에 달했으며, 결국 모든 와셔를 제거하고 KS B 1320 규격에 맞는 단일 와셔와 정격 토크 재설정을 통해 문제를 해결했습니다.

체결 상태	스프링 상수 (k) 변화	풀림 저항성	주요 위험 요소
정상 설치 (단일)	100% (기준)	매우 높음	없음 (권장)
거꾸로 설치	약 70% 감소	매우 낮음	모서리 물림 효과 상실
2중 중복 사용	50% 감소 (직렬 연결)	낮음	와셔 간 미끄럼 발생
3중 이상 중복	33% 이하 감소	치명적	볼트의 피로 파괴 유도

와셔 오용이 위험한 물리적 이유

스프링 와셔가 볼트의 풀림을 방지하는 원리는 크게 두 가지입니다. 첫째는 와셔의 절단된 단면이 볼트 머리와 피체결물 표면을 파고드는 ‘물림 작용’이며, 둘째는 와셔의 탄성 변형을 통한 ‘축력 유지’입니다.

만약 와셔를 거꾸로 끼우게 되면, 나사산의 회전 방향과 와셔 단면의 물림 방향이 어긋나게 됩니다. 이는 진동이 발생했을 때 볼트가 회전하려는 힘을 억제하지 못하고 오히려 와셔가 베어링처럼 작동하여 풀림을 가속화하는 역효과를 낳습니다. 또한, 스프링 와셔를 여러 장 겹쳐 사용하는 것은 물리적으로 스프링의 직렬 연결과 같습니다. 스프링을 직렬로 연결하면 전체 스프링 상수는 낮아지며, 이는 동일한 토크로 조였을 때 와셔가 충분한 반발력을 생성하지 못한다는 것을 의미합니다.

⚠️ 주의사항

절대로 와셔를 높이 조절용 ‘스페이서’로 사용하지 마십시오. 와셔 사이의 마찰 계수는 금속 표면과 와셔 사이의 마찰 계수보다 현저히 낮아 진동 환경에서 볼트 머리가 헛돌 가능성이 매우 높습니다.

현장 시나리오 분석: 미세 유격의 나비효과

로봇 베이스에 사용된 M24 고장력 볼트는 정밀한 축력을 유지해야 합니다. 하지만 스프링 와셔가 중복 사용되면서 체결부의 강성(Stiffness)이 극도로 저하되었습니다. 설비가 가동되면서 발생하는 반복적인 굽힘 하중은 볼트에 전단 응력을 집중시켰습니다.

스프링 와셔가 여러 장 겹쳐져 있으면 각 와셔 사이에서 미세한 슬립이 발생합니다. 이 미세 슬립은 체결부의 마찰열을 발생시키고, 이는 다시 볼트의 열팽창을 유도합니다. 볼트가 미세하게 팽창하면 나사산 사이의 압착력이 줄어들고, 이때부터는 손으로도 볼트를 돌릴 수 있을 만큼 급격한 풀림이 진행됩니다. 이러한 현상은 특히 알루미늄 프로파일 조립 브라켓과 같이 연한 재질의 프레임에서 더욱 치명적입니다.

📘 핵심 요약

스프링 와셔는 반드시 1개만 사용해야 하며, 방향은 단면의 날카로운 부분이 조임 방향의 반대쪽을 향해 저항을 줄 수 있어야 합니다. 중복 사용이 필요한 상황이라면 와셔가 아닌, 정밀 가공된 심(Shim)이나 칼라를 사용하는 것이 올바른 설계 방향입니다.

초보 엔지니어들이 흔히 하는 실수

기계 설계의 관점에서 볼트 체결은 나사산의 마찰과 볼트 자체의 탄성을 이용하는 정밀한 균형의 결과물입니다. 와셔를 두 장 겹치면 두 장 사이의 매끄러운 표면이 마찰 저항을 절반으로 줄여버린다는 사실을 반드시 기억해야 합니다.

또한, 스테인리스 볼트와 스프링 와셔를 체결할 때 발생하는 고착 현상을 방지하기 위해 과도한 그리스를 도포하는 경우도 있습니다. 이는 와셔의 물림 작용을 방해하여 풀림 방지 기능을 완전히 무력화시킬 수 있습니다. 고착이 우려된다면 전용 안티시즈(Anti-seize) 고체 윤활제를 아주 얇게 도포하거나, 와셔 대신 풀림 방지 기능이 내장된 특수 너트를 사용하는 것이 현명합니다.

💡 현장 전문가의 팁

볼트 길이가 너무 길어서 와셔를 여러 장 끼워야 하는 상황이라면, 와셔를 더 끼우지 말고 볼트를 짧은 것으로 교체하거나 두꺼운 평와셔를 사용하여 하중을 분산시킨 후 마지막에 스프링 와셔를 하나만 얹으십시오.

마치며: 선임 엔지니어의 조언

진동이 심한 구간에는 일반적인 스프링 와셔 대신 노드락(Nord-Lock) 와셔와 같은 쐐기형 풀림 방지 와셔를 도입할 것을 강력히 권장합니다. NASA의 연구(NASA RP-1228)에 따르면, 일반적인 스프링 와셔는 고진동 환경에서 풀림 방지 효과가 거의 없는 것으로 밝혀지기도 했습니다.

결론적으로, 스프링 와셔의 오설치는 단순한 작업 실수가 아니라 기계의 신뢰성을 파괴하는 행위입니다. 모든 조립 공정에서 KS B 1320 표준을 준수하고, 작업자 교육을 통해 와셔의 올바른 방향성과 단일 사용 원칙을 철저히 각인시켜야 합니다. 그것이 곧 설비의 수명을 늘리고 유지보수 비용을 절감하는 가장 확실한 길입니다.
