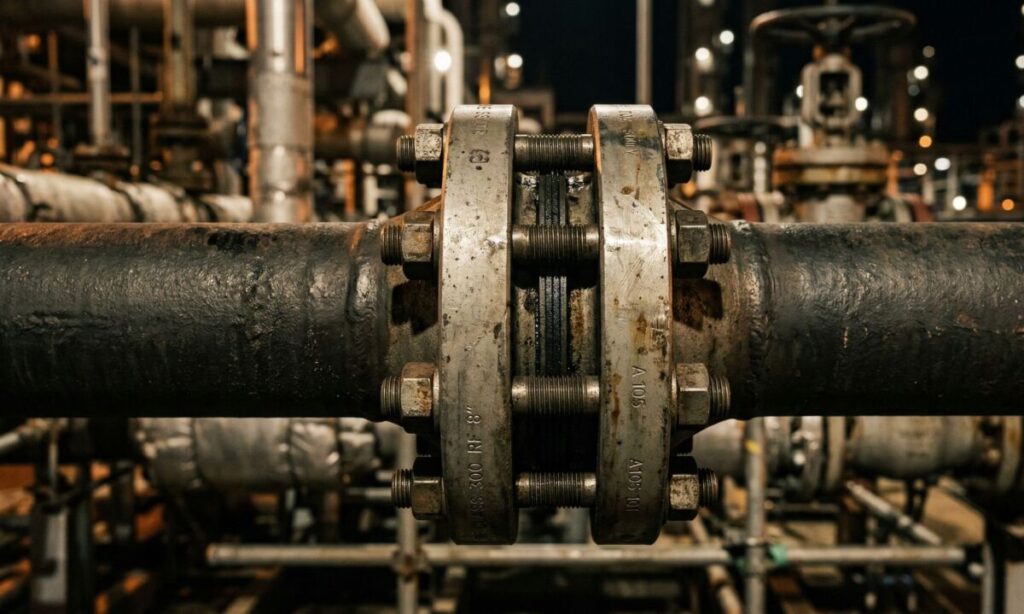

플랜지의 역할과 체결 방식의 이해 (Role and Basic Fastening Methods of Flanges)

최근 산업 현장에서 고압 유체 이송 시스템의 효율성을 극대화하기 위해 나사산 방식의 체결과 플랜지 체결 방식을 비교 분석한 결과, 반복적인 진동과 열팽창이 발생하는 환경에서는 플랜지 구조가 압도적인 안정성을 보였습니다. 특히 대구경 배관에서 발생하는 축 방향 하중과 굽힘 모멘트를 분산시키는 능력은 시스템의 수명을 결정짓는 핵심 변수로 작용합니다.

실무 필드 로그 및 분석 (Field Log & Analysis)

최근 Grundfos CR 시리즈 고압 원심 펌프와 연결된 유압 라인에서 미세 누설이 발생하여 긴급 점검을 수행했습니다. 해당 설비는 초기에 설계된 압력보다 1.2배 높은 부하에서 운전되고 있었으며, 현장에서 측정한 결과 플랜지 면 사이의 간격이 원주 방향을 따라 최대 3.5mm의 편차를 보이고 있었습니다.

[관측 데이터 및 원인 분석]

장비 모델: Grundfos CR-90 원심 펌프 및 SMC 유압 밸브 블록.
이상 징후: 운전 중 85°C 이상의 유체 온도 상승과 함께 플랜지 접합부 가스켓 돌출 발생.
원인: 볼트 체결 시 대각선 순서를 준수하지 않아 가스켓에 불균일한 응력이 집중되었으며, 이로 인해 고온 환경에서 탄성 복원력을 상실한 것이 주된 원인이었습니다.
적용 표준: KS B 1503 (강제 용접식 플랜지) 규격에 따라 볼트 개수와 토크 값을 재산정하여 조치하였습니다.

1. 플랜지의 공학적 작동 원리

플랜지의 가장 기본적인 물리적 원리는 ‘가스켓 안착 응력’의 확보에 있습니다. 두 개의 플랜지 사이에 탄성체인 가스켓을 삽입하고 볼트를 통해 강력한 압축력을 가하면, 가스켓 재료가 플랜지 표면의 미세한 요철 사이로 밀려 들어가며 기밀을 형성합니다.

이때 내부 유체 압력이 상승하면 플랜지 면을 서로 밀어내려는 분리력이 발생하게 됩니다. 설계자는 볼트의 인장 강도가 이 분리력보다 항상 높게 유지되도록 계산해야 하며, 동시에 가스켓에 가해지는 압착 응력이 재료의 허용 한계를 넘지 않도록 주의해야 합니다. 만약 응력이 과도하면 가스켓의 영구 변형이 발생하고, 부족하면 유체가 누설되는 임계점에 도달하게 됩니다.

📘 핵심 요약

플랜지 체결의 본질은 볼트의 인장 에너지를 가스켓의 압축 에너지로 전환하여, 내압에 의한 분리력보다 높은 밀폐력을 상시 유지하는 것입니다.

2. 주요 사양 및 분류 체계

플랜지는 압력 등급과 형태에 따라 엄격하게 분류됩니다. 현장에서 가장 많이 사용되는 KS 규격을 기준으로 주요 사양을 정리하면 다음과 같습니다.

구분	세부 항목	특징 및 용도
압력 등급	5K, 10K, 20K, 30K	사용 압력(kg/cm²)에 따른 분류
접합 형태	슬립온, 웰딩넥, 블라인드	배관 삽입 깊이 및 용접 방식의 차이
마감 형태	FF, RF, TG	가스켓 접촉면의 형상 (평면형, 돌출형)
주요 재질	SS400, SUS304, SF440A	유체의 화학적 성질 및 온도에 따라 선택

3. 실무 체결 방식과 실패 사례 분석

앞서 언급한 필드 로그의 사례처럼, 플랜지 체결 실패는 대부분 ‘순서’와 ‘균일성’의 결여에서 비롯됩니다. 플랜지 면이 서로 평행하지 않은 상태에서 한쪽 볼트를 과도하게 조이면, 반대편 가스켓이 들뜨게 되어 잠재적인 누설 통로가 형성됩니다.

[올바른 체결 단계]

세정 및 검사: 플랜지 면의 이물질과 버(Burr)를 제거합니다.
가스켓 삽입: 가스켓이 볼트 원 안쪽에 정확히 센터링되었는지 확인합니다.
초기 가조임: 손으로 모든 볼트를 가볍게 체결합니다.
단계별 토크 적용: 30% → 60% → 100% 순으로 토크를 올리며, 반드시 ‘별 모양’ 순서로 조여야 합니다.

⚠️ 주의사항

플랜지 체결 시 임팩트 렌치를 사용하여 한 번에 최대 토크로 조이는 행위는 절대 금물입니다. 이는 플랜지의 영구적인 뒤틀림을 유발하여 기밀성을 회복 불가능하게 만듭니다.

실제로 유체 점성이 낮은 가스나 고온의 오일을 취급할 때는 작은 틈새로도 큰 사고가 발생할 수 있습니다. 이러한 정밀 체결의 중요성은 배관 시스템 전반에 적용됩니다.

마치며: 현장 전문가의 제언

플랜지는 단순한 연결 고리가 아니라 시스템의 안전판입니다. 현장 책임자로서 고압 설비를 유지보수한다면, 반드시 토크 렌치를 사용하여 각 볼트의 체결 값을 기록 관리해야 합니다. 또한, 진동이 심한 구간에는 일반 와셔 대신 특수 풀림 방지 와셔를 적용하여 장기적인 안정성을 확보하시기 바랍니다.

배관 설계 시 압력 등급을 선정할 때는 현재의 운전 압력뿐만 아니라, 워터 해머링과 같은 서지 압력을 고려하여 최소 1.5배 이상의 안전율을 확보하는 것이 권장됩니다.
