15년 동안 기계 설계와 유지보수 현장을 누비며 수많은 설비를 다뤄온 입장에서, 주니어 엔지니어들이 가장 자주 범하는 실수 중 하나는 ‘부싱과 베어링을 혼동하여 사용하는 것’입니다. 단순히 회전하는 부위라고 해서 아무 부품이나 끼워 넣었다가는 설비 가동 후 불과 몇 시간 만에 샤프트가 고착되거나 심각한 소음이 발생하게 됩니다. 특히 고속 회전 구간에 저가형 부싱을 적용하거나, 반대로 극심한 충격 하중이 발생하는 곳에 정밀 베어링을 배치하여 파손을 유도하는 사례를 무수히 보아왔습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
최근 한 자동화 포장 라인의 Mitsubishi PLC 제어 기반 구동부에서 심각한 진동 문제가 발생했습니다. 해당 장비는 서보 모터를 이용해 분당 5,000 RPM의 고속 회전을 유지해야 하는 핵심 유닛이었습니다. 현장에서 확인한 결과, 구동축 끝단에서 무려 3.5mm에 달하는 축 방향 유격이 발견되었습니다.
[현장 데이터 기록]
- 제어기: Mitsubishi FX5U PLC
- 구동부: SKF 6205-2RS 베어링 및 황동 부싱 혼용
- 공압 시스템: SMC MGPM 실린더 연동
- 이상 징후: 운전 중 베어링 하우징 온도 85°C 도달, 금속 마찰음 발생
원인 분석 결과, 설계 단계에서 공간 확보를 위해 무리하게 얇은 황동 부싱을 고속 회전축에 적용한 것이 화근이었습니다. 이로 인해 유체 윤활막이 형성되지 못하고 경계 윤활 상태가 지속되어 부싱 내경이 비정상적으로 마모되었습니다. 이 사례에서 우리는 KS B ISO 4378(미끄럼 베어링 – 용어, 정의 및 분류) 규격에 따른 정확한 부품 선정의 중요성을 다시금 체감했습니다. 결국 해당 유닛은 부싱을 제거하고 내구성이 검증된 SKF 볼 베어링으로 전면 교체한 후에야 안정을 찾았습니다.
미끄럼과 구름의 물리적 메커니즘

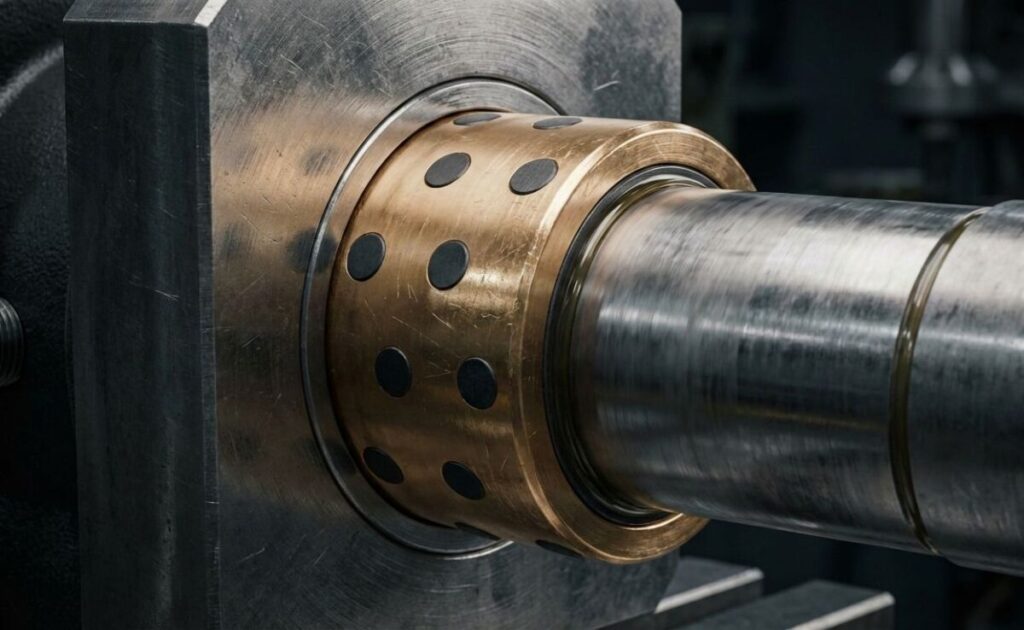

부싱과 베어링의 가장 큰 차이는 마찰의 형태입니다. 부싱은 미끄럼 마찰을 이용하며, 샤프트와 부싱 면이 직접 맞닿은 상태에서 윤활막 위를 미끄러지듯 움직입니다. 이는 접촉 면적이 넓어 하중을 분산시키는 데 유리하지만, 마찰 계수가 상대적으로 높아 열 발생이 심합니다. 따라서 고하중 저속 운전에 적합한 물리적 구조를 가집니다.
반면, 베어링은 구름 마찰을 원리로 합니다. 볼이나 롤러라는 구름 매개체를 통해 점접촉 또는 선접촉을 유지하므로 마찰 저항이 극히 낮습니다. 이는 물리적으로 에너지가 열로 변환되는 비율을 최소화하며, 고속 회전에서도 안정적인 회전 정밀도를 유지할 수 있게 합니다. 설계 시 응력 분포를 계산할 때, 부싱은 투영 면적에 대한 압력을 계산하는 반면 베어링은 수명 계산식을 통한 정적/동적 부하 용량을 검토해야 합니다.
| 구분 항목 | 부싱 | 베어링 |
|---|---|---|
| 마찰 형태 | 미끄럼 마찰 | 구름 마찰 |
| 적정 속도 | 저속 | 고속 |
| 허용 하중 | 고하중 | 중/저하중 |
| 설치 공간 | 협소한 공간 가능 | 비교적 넓은 공간 필요 |
실제 응용 사례에서의 문제 해결
앞서 언급한 필드 로그 사례로 돌아가 보겠습니다. 당시 발생한 3.5mm의 유격은 단순 마모 이상의 의미를 갖습니다. 부싱 내경이 마모되면서 샤프트의 중심선이 어긋났고, 이는 곧 샤프트의 위험 속도 설계 범위를 벗어나게 만들어 공진 현상을 유도했습니다.
부싱을 선정할 때는 반드시 PV값을 검토해야 합니다. P는 단위 면적당 압력이며, V는 주속도입니다. 이 두 값의 곱이 해당 소재의 허용 한계치를 넘어서면 소재의 분자 구조가 무너지기 시작합니다. 필드 로그 속의 황동 부싱은 고속 회전(V값의 상승)으로 인해 발생한 열을 배출하지 못해 소성 변형이 일어난 것입니다. 반면 베어링은 내부 구슬의 구름 운동으로 에너지 손실을 줄여 온도 상승을 억제할 수 있었습니다.
마치며: 전문가의 최종 제언
결국 부싱과 베어링의 선택은 단순히 비용의 타협이 아닌 운전 환경의 과학적 분석 결과여야 합니다. 설계 시 다음의 기준을 고려하십시오.
- 회전 속도가 1,000 RPM을 넘는다면 베어링 선정이 우선입니다.
- 공간이 협소하고 간헐적으로 구동되는 장치라면 오일레스 부싱이 경제적입니다.
- 지속적인 충격 하중이 발생한다면 면접촉을 하는 부싱이 진동 감쇄에 유리합니다.
- 유지보수가 어려운 환경이라면 밀봉형(2RS/ZZ) 베어링을 권장합니다.
- 부싱은 저속 고하중 및 충격이 잦은 곳에 유리합니다.
- 베어링은 고속 회전과 정밀한 위치 제어가 필요한 곳에 필수적입니다.
- 부싱은 PV값, 베어링은 동적 정격 하중을 반드시 검토하십시오.
- 규격 미준수는 샤프트 공진 및 조기 파손의 직격탄이 됩니다.
