현장에서 15년 넘게 판금 설계와 제작을 담당하며 수많은 시행착오를 겪어온 끝에 깨달은 사실이 하나 있습니다. 그것은 바로 도면상의 치수와 실제 절곡 후의 치수가 어긋나는 가장 큰 원인이 연신율에 대한 안일한 접근에 있다는 점입니다. 초보 설계자들은 흔히 외경 치수의 합에서 판 두께를 단순히 빼는 방식으로 전개장을 계산하곤 하지만, 이는 정밀 기계 부품 제작에서 치명적인 조립 불량을 야기하는 원인이 됩니다. 실제로 최근 진행했던 반도체 세정 장비의 외함 제작 프로젝트에서 미츠비시 PLC 제어 기반의 정밀 유압 브레이크 프레스를 사용했음에도 불구하고, 특정 구간에서 0.5mm의 누적 오차가 발생했습니다. 원인을 분석한 결과, 재질의 특성과 다이 폭에 따른 중립축 이동량을 간과한 채 표준 수치만을 적용했기 때문이었습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
1. 현장 상황 및 관찰
경기도 안산의 한 정밀 판금 가공 현장에서 스테인리스강(SUS304) 2.0mm 판재를 사용하여 배전반 케이스를 제작하던 중이었습니다. 사용된 장비는 아마다 사의 NC 절곡기로, 미츠비시 PLC 시스템을 통해 백게이지가 제어되고 있었습니다. 도면상 90도 벤딩 후 외경 치수가 100mm가 나와야 했으나, 실제 가공 결과 100.45mm가 측정되었습니다. 0.45mm의 오차는 연속적인 절곡 시 누적되어 전체 공차 범위를 벗어나게 만들었습니다.
2. 데이터 분석 및 원인 파악
- 관찰값: 외경 치수 0.45mm 초과.
- 장비 설정: 하부 다이 폭 12mm, 상부 펀치 R값 0.8mm.
- 적용 표준: KS B 0413 (판금 가공의 보통 허용차) 및 KS B ISO 2768-m.
- 원인 도출: 초기 설계 시 연신율 산정 과정에서 K-인자를 재료의 실제 인장 강도와 다이 폭의 상관관계를 고려하지 않고 일률적으로 0.4를 적용한 것이 화근이었습니다.
3. 조치 사항
해당 재질의 샘플 테스트를 통해 90도 벤딩 시의 실질 연신량을 재산출하였습니다. 수정한 연신값을 PLC 제어반에 입력하고 백게이지 위치를 0.22mm 보정함으로써 최종 제품의 공차를 ±0.1mm 이내로 안정화시켰습니다.
벤딩 연신율의 공학적 원리

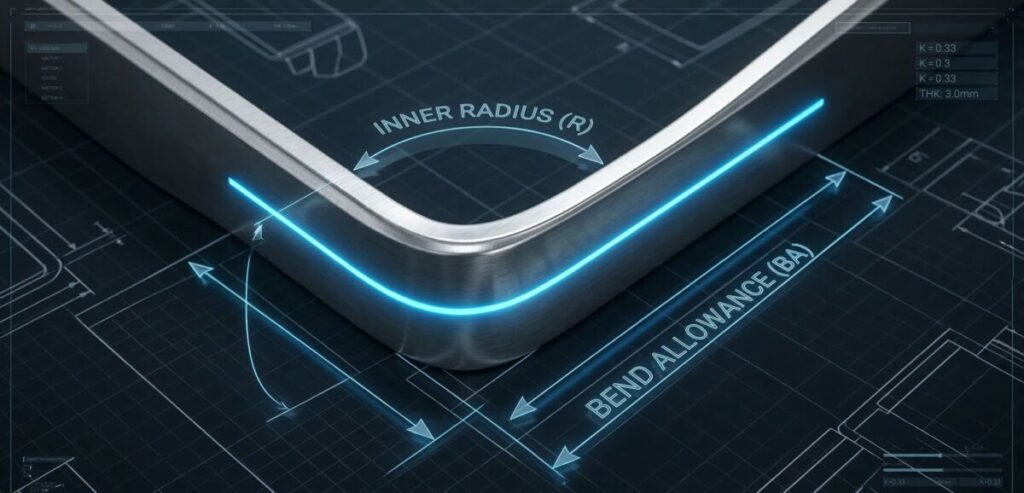

판재를 굽힐 때, 굽힘의 안쪽 면은 압축 응력을 받아 수축하고, 바깥쪽 면은 인장 응력을 받아 늘어납니다. 이때 판재 내부 어딘가에는 수축도 팽창도 하지 않는 가상의 선이 존재하는데, 이를 중립축이라고 부릅니다. 판금 가공에서의 연신율 계산은 바로 이 중립축이 판 두께의 어느 지점에 위치하느냐를 결정하는 과정입니다.
재료가 탄성 영역을 지나 소성 변형 단계에 접어들면 중립축은 판재의 중심(0.5t)에서 안쪽으로 서서히 이동합니다. 일반적으로 이 이동 거리를 결정하는 계수를 K-인자라고 하며, 재료의 강도, 두께, 그리고 굽힘 반경에 따라 결정됩니다. 이 원리를 정확히 이해해야만 전개장 산출 공식인 L = A + B – BD (여기서 BD는 연신량)를 올바르게 적용할 수 있습니다.
2. 중립축의 위치(K-인자)는 대략 판 두께의 1/3에서 1/2 사이에 위치합니다.
3. 전개장은 ‘외경 치수의 합’에서 ‘연신량’을 뺀 값으로 산출합니다.
주요 재질별 연신율 사양표
다음은 일반적인 냉간 압연 강판(SPCC)과 스테인리스강(SUS304)을 기준으로 현장에서 가장 많이 활용되는 90도 벤딩 시 연신율 기준표입니다.
| 재질 | 판 두께 (t, mm) | 하부 다이 폭 (V) | K-인자 (표준) | 연신량 (BD, mm) |
|---|---|---|---|---|
| SPCC | 1.0 | 6.0 | 0.42 | 1.7 – 1.8 |
| SPCC | 1.6 | 10.0 | 0.40 | 2.8 – 3.0 |
| SUS304 | 1.2 | 8.0 | 0.35 | 2.1 – 2.3 |
| SUS304 | 2.0 | 12.0 | 0.33 | 3.4 – 3.6 |
| AL5052 | 2.0 | 12.0 | 0.45 | 3.2 – 3.4 |
*참고: 위 수치는 일반적인 V-벤딩 조건이며, 금형의 마모 상태나 재료의 경도 변화에 따라 미세하게 달라질 수 있습니다.*
실무 적용 시 주의사항
가공 현장에서는 이론적인 계산값보다 실제 가공 후의 결과가 우선시됩니다. 앞선 사례에서 언급했듯이, 스테인리스강과 같은 연성 재료는 탄성 회복 현상이 강하게 나타나기 때문에 연신율 산정 시 이 점을 반드시 고려해야 합니다. 또한, 가공 전 판재의 표면에 남은 버를 제거하지 않으면 다이와 판재 사이의 마찰력이 변하여 미세한 연신 차이를 유발할 수 있습니다.
마치며
판금 가공에서 연신율 산정은 단순히 숫자를 계산하는 작업이 아니라, 금속 재료의 성질과 물리적 변화를 예측하는 과정입니다. 만약 제가 대규모 양산 프로젝트의 책임 엔지니어라면, 이론적인 K-인자값에만 의존하지 않고 각 로트별 재료의 경도와 인장 시험 성적서를 먼저 확인할 것입니다. 정밀한 판금 제품을 만들기 위해서는 설계 단계에서부터 재질의 특성을 고려한 전개장 산출이 이루어져야 하며, 가공 현장과의 긴밀한 소통을 통해 실측 데이터를 지속적으로 피드백 받아야 합니다.
