많은 정밀 기계 가공 업체들이 ISO 9001 품질 심사나 KS 인증 과정에서 의외의 지점에서 부적합 판정을 받곤 합니다. 그중 대표적인 사례가 바로 알루미늄이나 황동과 같은 연한 금속 소재에 대한 나사산 체결 토크 관리 부재입니다. 현장에서는 숙련공의 감각에 의존하여 볼트를 체결하는 경우가 많지만, 이는 소재의 항복 강도를 순식간에 초과하여 나사산이 뭉개지는 ‘나사산 전단 파손’으로 이어지기 십상입니다. 특히 항공우주나 반도체 장비처럼 미세한 진동이 발생하는 환경에서는 이러한 과토크로 인해 미세하게 손상된 나사산이 장비 가동 중 완전히 이탈하여 대형 사고로 번질 위험이 있습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
현장에서 발생한 실제 사례를 바탕으로 문제 상황을 복기해 보겠습니다. 특정 반도체 웨이퍼 이송 장비의 하부 베이스 프레임 제작 과정에서 발생한 이슈입니다.
- 관련 장비: SMC 공압 실린더 고정용 AL6061-T6 알루미늄 블록 (두께 25mm)
- 작업 상황: M6 규격의 스테인리스강 볼트를 사용하여 실린더 브라켓을 고정하던 중 발생

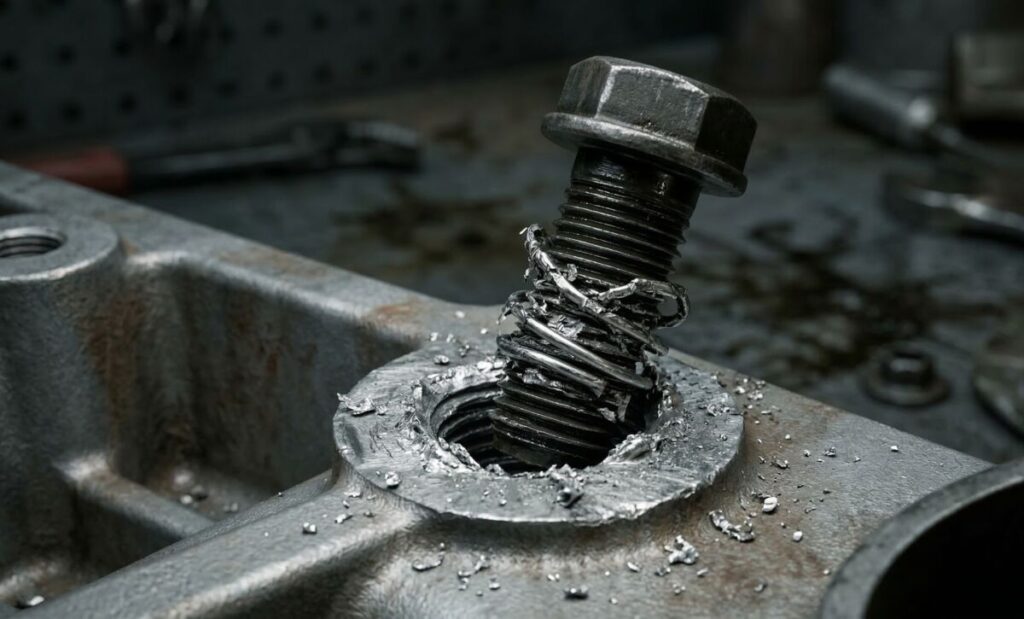

- 현장 관찰: 작업자가 수동 토크 렌치 대신 에어 임팩트 렌치를 사용하여 체결 진행. 체결 직후 볼트가 헛도는 현상이 발생하였으며, 분해 결과 알루미늄 블록 내부의 나사산이 나선형 코일 형태로 뽑혀 나옴
- 측정 데이터: 파손된 나사 구멍의 깊이는 12mm였으나, 실제 유효 나사산은 상부 4mm 지점에서 모두 전단 파손됨
- 근거 규격: KS B ISO 898-1 및 KS B 0233을 준용하여 계산했을 때, 알루미늄 소재에 가해진 전단 응력이 소재의 허용 전단 강도를 약 180% 초과한 것으로 분석됨
- 원인 분석: 스테인리스강 볼트와 알루미늄 소재 사이의 경도 차이를 간과하고, 강재 체결에 준하는 과도한 토크를 가함. 또한 초기 체결 시 나사산 정렬이 어긋난 상태에서 강제로 회전력을 가해 진입부 피치가 손상됨
나사산 파손의 공학적 원리
연한 금속에서 나사산이 파손되는 현상은 물리적으로 나사산 전단(Thread Shear)에 해당합니다. 볼트를 조일 때 발생하는 축력은 나사산의 경사면을 통해 소재로 전달됩니다. 이때 강재 볼트는 변형이 거의 없지만, 무른 알루미늄 나사산은 볼트산에 눌리면서 소성 변형을 일으킵니다.
체결 토크가 임계치를 넘어서면 나사산 뿌리에 집중되는 전단 응력이 소재의 극한 전단 강도를 초과하게 됩니다. 이 순간 나사산은 분리되어 볼트와 함께 뽑혀 나오게 됩니다. 소재 성적서(MTR)의 수치를 정확히 해석하는 것이 설계의 기본입니다.
| 소재 구분 | 인장 강도 (MPa) | 전단 강도 (MPa) | 추천 체결 방식 |
|---|---|---|---|
| 일반 구조용강 (SS400) | 400 ~ 510 | 약 240 | 표준 토크 체결 |
| 알루미늄 합금 (AL6061-T6) | 약 310 | 약 200 | 저토크 또는 인서트 사용 |
| 황동 (C3604) | 약 340 | 약 210 | 정밀 토크 제어 필수 |
실무적 해결 방안과 개선 대책
문제를 해결하기 위해 현장 엔지니어는 두 가지 방향으로 접근해야 합니다. 첫째는 파손된 나사산의 복구이고, 둘째는 재발 방지를 위한 설계 변경입니다.
이미 뭉개진 나사산에는 헬리코일(Helicoil)이라 불리는 나사산 보강용 인서트를 사용합니다. 파손된 구멍을 전용 드릴로 확장한 뒤 인서트를 삽입하면, 스테인리스강 소재의 강한 나사산이 형성되어 기존 알루미늄 나사산보다 높은 체결력을 견딜 수 있게 됩니다.
또한 설계 단계에서 나사산의 맞물림 길이(Engagement Length)를 충분히 확보해야 합니다. 강재끼리의 체결은 나사 직경의 1배(1D)면 충분하지만, 알루미늄과 같은 연한 소재는 직경의 2배(2D) 이상의 맞물림 길이를 확보하는 것이 안전합니다.
연관 포스팅
마치며
만약 제가 이 프로젝트의 책임 엔지니어라면, 저는 단순한 주의 교육에 그치지 않고 공정 자체를 개선할 것입니다. 연한 소재의 탭 구멍에는 스틸 인서트 설계를 기본 반영하고, 체결부 옆에 적정 토크 값을 명시한 라벨을 부착하도록 지시했을 것입니다.
기계 조립 현장에서 “대충 세게 조이면 된다”는 사고방식은 정밀 기계의 수명을 갉아먹는 가장 큰 적입니다. 소재의 성질을 깊이 이해하고 그에 맞는 도구와 데이터를 사용하는 것이 전문가의 자세입니다.
