기계 가공 모따기 기호와 지시 이해 (Understanding Chamfer Symbols and Instructions)

실무 필드 로그 및 분석 (Field Log & Analysis)

최근 현대 로보틱스의 협동 로봇용 정밀 감속기 하우징(모델명 HH05-B) 생산 공정에서 흥미로운 품질 이슈가 발생했습니다. 알루미늄 합금 소재를 활용한 다축 가공 부품이었는데, 최종 조립 단계에서 베어링 외륜과 하우징 내경 사이의 미세한 간섭으로 인해 조립 로봇의 토크 센서가 이상 부하를 감지하며 라인이 정지되는 사태가 벌어졌습니다.

데이터 분석 결과, 하우징 내경 끝단의 모따기 치수가 도면상 지시된 C0.5(45도 방향 0.5mm)가 아닌, 실제 가공물에서는 약 0.15mm 수준의 아주 미세한 거스러미 제거 작업만 수행된 것으로 확인되었습니다. 가공 작업자는 이를 단순히 날카로운 모서리를 죽이는 정도로 이해했으나, 실제로는 베어링 압입 시 도입부 역할을 하는 기능적 모따기가 필수적인 구간이었습니다. 이 사소해 보이는 치수 차이로 인해 총 200개의 하우징이 전량 재작업 판정을 받았으며, 이로 인한 가동 중단 비용과 인건비 손실은 약 850만 원에 달했습니다. 이는 단순한 형상 가공의 문제가 아니라, KS B 0001(기계 제도) 규격에 따른 기호의 명확한 해석과 가공 지시의 중요성을 다시금 일깨워준 사례입니다. 특히 아노다이징과 같은 후처리 공정이 포함된 부품의 경우, 날카로운 모서리에서 피막이 두껍게 형성되어 치수 오차를 가중시키기 때문에 더욱 엄격한 모따기 관리가 요구됩니다.

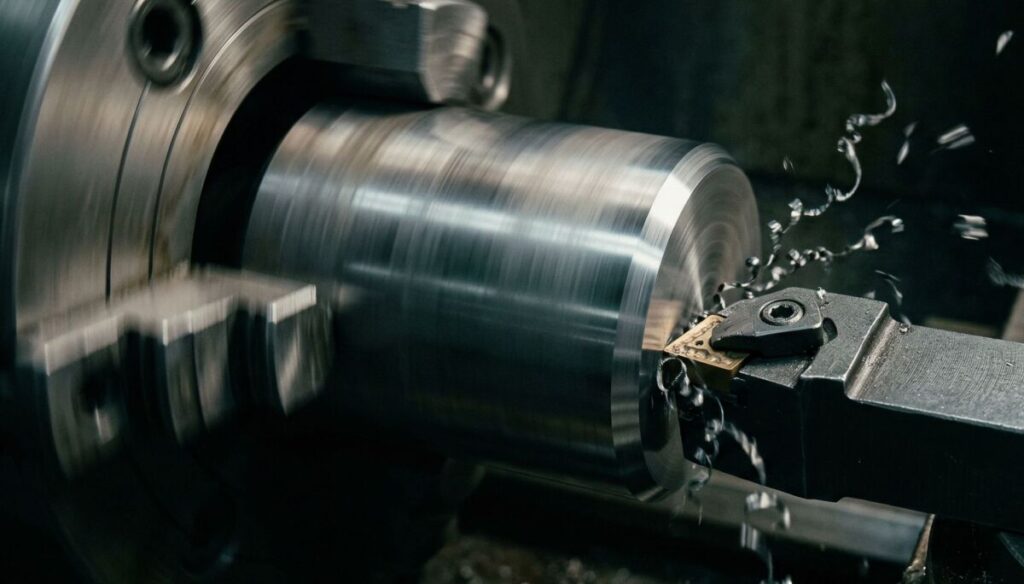

모따기 가공의 물리적 근거와 필요성

기계 가공에서 모따기는 단순히 심미적인 이유로 수행하는 것이 아닙니다. 공학적 관점에서 볼 때 모따기는 세 가지 핵심적인 물리적 역할을 수행합니다. 첫째는 응력 집중의 완화입니다. 부품의 단면이 급격하게 변하는 날카로운 직각 모서리는 응력 집중 계수를 높여 피로 파괴의 기점이 됩니다. 둘째는 조립성의 확보입니다. 축(샤프트)과 구멍이 조립될 때, 모따기가 형성된 구간은 일종의 안내면(가이드) 역할을 수행하여 초기 단계의 미세한 중심 어긋남을 허용하고 갤링 현상을 방지합니다. 셋째는 안전성 및 품질 유지로, 가공 직후 발생하는 버(Burr)가 시스템 내부에 유입되어 고장을 일으키는 것을 차단합니다.

📘 핵심 요약

모따기는 ‘C’라는 기호로 표기하며, 이는 45도 각도의 모서리 가공을 의미합니다. 예를 들어 C1은 가공 모서리에서 가로 1mm, 세로 1mm를 깎아내는 것을 뜻하며, 이는 조립성 개선 및 응력 분산이라는 명확한 공학적 목적을 가집니다.

자주 묻는 질문과 오해

Q1: 도면의 일반 주서에 ‘지시 없는 모따기는 C0.2’라고 되어 있는데, 모든 모서리에 적용해야 하나요?

A1: 실무적으로는 그렇습니다. 하지만 가공 효율을 위해 기능적 부위(조립부)와 그렇지 않은 부위(외관)를 구분해야 합니다. 만약 특정 부위가 다른 부품과 밀착되어야 하는 기준면이라면, 과도한 모따기가 오히려 접촉 면적을 줄여 평행도 불량을 야기할 수 있으므로 주의가 필요합니다.

Q2: C(모따기)와 R(라운드) 중 어떤 것을 선택하는 것이 유리한가요?

A2: 가공 방식에 따라 결정하는 것이 경제적입니다. 선반 가공은 C와 R 모두 용이하지만, 밀링 가공에서는 전용 면취 공구를 사용하는 C가공이 훨씬 빠르고 경제적입니다. 다만 극한의 내구성이 요구되는 환경에서는 응력 집중 완화 효과가 더 큰 R(곡률) 가공이 유리할 수 있습니다.

⚠️ 주의사항

축의 단차 부위에 모따기를 과도하게 적용하면 베어링의 안쪽 반경과 간섭이 발생하거나, 지지 면적이 부족해질 수 있습니다. 반드시 상대 부품의 R값을 확인한 후 설계해야 합니다.

가공 현장 진단 및 문제 해결 가이드

도면에 표시된 모따기 지시가 현장에서 정확히 이행되지 않을 때, 엔지니어는 다음과 같은 단계별 진단을 수행해야 합니다.

1단계: 기능적 요구 사항의 재정의

해당 모따기가 단순한 ‘거스러미 제거’용인지, 아니면 ‘조립 안내’용인지 명확히 구분해야 합니다. 조립용이라면 C치수뿐만 아니라 필요한 경우 15도, 30도 등 특수 각도 지시를 검토하십시오.

2단계: 가공 툴링 및 경로 검토

현장에서 사용하는 면취 전용 커터의 마모 상태를 점검하십시오. 마모된 공구는 표면 조도를 악화시켜 조립 시 마찰력을 높입니다. 스테인리스강처럼 점성이 높은 소재는 버(Burr)가 밀려나지 않도록 적절한 절삭유 관리가 병행되어야 합니다.

3단계: 측정 및 검사 도구의 표준화

정밀 부품에서는 육안 검사가 아닌 챔퍼 게이지나 투영기를 사용하여 치수를 정량화해야 합니다. 특히 나사산 시작점의 모따기는 체결 용이성을 결정짓는 핵심 요소이므로 정밀 측정이 필수적입니다.

구분	기호 및 지시	물리적 의미 및 용도	주요 주의사항
일반 모따기	C0.1 ~ C0.5	날카로운 모서리 제거 및 안전 확보	외관 손상 및 도장 박리 방지
조립용 모따기	C1.0 이상	베어링, 부시 등 압입 가이드	상대 부품과의 간섭 여부 확인 필수
나사부 모따기	나사 피치 대응	나사 체결 초기 진입 유도	불완전 나사부 발생 억제

💡 현장 전문가의 팁

정밀 금속 가공 시 모따기 면의 조도가 거칠면 조립 시 금속 가루가 발생할 수 있습니다. 중요 부위의 모따기는 단순 커팅이 아닌, 연삭이나 정밀 다듬질을 병행하는 것이 장기적인 신뢰성 확보에 유리합니다.

마치며: 설계와 가공의 간극 줄이기

엔지니어로서 얻은 결론은 “도면에 기입된 선 하나, 기호 하나가 곧 비용이다”라는 점입니다. 모따기 지시는 단순히 모서리를 깎으라는 명령이 아니라, 부품 간의 상호작용을 정의하는 설계자의 의도입니다. 프로젝트 책임자라면 정밀 끼워맞춤 부위에 구체적인 수치와 허용 공차를 명기해야 합니다. 사소한 C0.2의 차이가 장비 전체 성능과 수천만 원의 유지보수 비용을 결정짓는다는 사실을 잊지 마십시오.
