최근 당사에서는 탄소강 S45C 재료를 활용한 구동축의 고주파 열처리 공정 이후, 브리넬 경도(HB)와 ABB 경도(HRC) 간의 상관관계를 분석하는 성능 감사를 실시했습니다. 분석 결과, 동일한 재료임에도 불구하고 측정 방식에 따라 최대 5% 이상의 오차가 발생할 수 있음을 확인했습니다. 이는 단순히 숫자의 차이가 아니라, 재료 내부의 조직 구조와 압입자의 접촉 면적이 기계적 성질을 정의하는 방식이 다르기 때문입니다. 현장에서 설계자가 이 두 단위의 물리적 의미를 정확히 구분하지 못하면, 가공성 저하나 예기치 못한 파손 사고로 이어질 수 있습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
현장 상황 보고:
지난달, Mitsubishi PLC로 제어되는 자동화 프레스 설비의 금형 가이드 핀에서 이상 마모가 발생했습니다. 해당 부품은 SKF Bearings와 조합되어 고속 왕복 운동을 수행하고 있었으며, 도면상 요구 경도는 HRC 60이었습니다. 하지만 현장에서 휴대용 경도계로 측정한 값은 HB 단위로 산출되었고, 이를 단순 환산표로 대조했을 때 실제 내마모성을 충분히 반영하지 못하는 현상이 발견되었습니다. 원인 분석:
정밀 측정 결과, 가이드 핀 표면의 경화 깊이가 불균일했으며, 이는 열처리 공정에서의 냉각 속도 제어 실패가 근본 원인이었습니다. 특히 HB 측정 시 사용되는 강구 압입자가 재료의 연한 기질 부분을 주로 타격하면서, 전체적인 내마모성을 대변하는 HRC 값과 괴리가 생겼습니다. 관련 표준인 KS B 0806 (ABB 경도 시험 방법) 및 ISO 6508-1 기준을 적용하여 재검증한 결과, 표면 직하 0.5mm 지점의 경도가 기준치에 미달함을 확인했습니다. 조치 사항:
열처리 조건을 재설정하고, 최종 검수 단계에서 HB 대신 다이아몬드 콘을 사용하는 HRC 측정 방식을 표준화하여 내마모 신뢰성을 회복했습니다.
경도 측정의 공학적 원리
경도란 재료가 다른 단단한 물체로부터 압입을 받았을 때 나타나는 저항의 크기를 말합니다. 이는 재료의 항복 강도 및 인장 강도와 밀접한 관련이 있습니다.

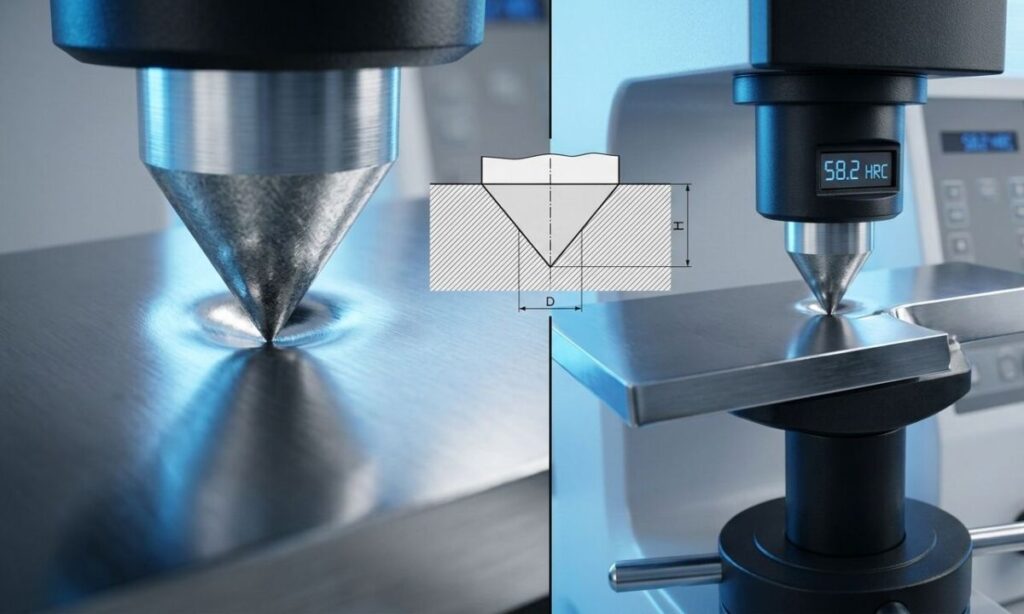

브리넬 경도는 지름이 큰 강구나 초경합금 구를 사용하여 재료 표면에 일정한 하중으로 압입 자국을 낸 뒤, 그 자국의 표면적으로 하중을 나누어 계산합니다. 이 방식은 재료의 비교적 넓은 영역을 측정하므로, 주철이나 비철금속처럼 조직이 균일하지 않은 재료의 평균적인 경도를 파악하는 데 유리합니다. 반면, ABB 경도는 정각 120도의 다이아몬드 원뿔(C 스케일 기준)을 사용하여 먼저 예비 하중을 가한 후, 다시 시험 하중을 가했다가 제거했을 때 발생하는 압입 깊이의 차이를 숫자로 나타냅니다. 깊이를 직접 측정하기 때문에 브리넬 방식보다 측정이 빠르고 정밀하며, 주로 열처리가 완료된 단단한 강재의 경도를 측정할 때 사용됩니다. 물리적으로 보면 HB는 ‘면적당 하중’의 개념이고, HRC는 ‘변위의 차이’를 이용한 상대적 지수라고 이해할 수 있습니다.
| 구분 | 브리넬 경도 (HB) | ABB 경도 (HRC) |
|---|---|---|
| 압입자 종류 | 강구 또는 초경합금 구 | 120도 다이아몬드 원뿔 |
| 측정 방식 | 압입 자국의 표면적 계산 | 압입 깊이의 차이 측정 |
| 주요 대상 | 주물, 단조품, 비철금속 | 고탄소강, 공구강, 열처리강 |
| 특징 | 평균 경도 파악에 유리 | 신속하고 정확한 수치 산출 |
실무 적용과 문제 해결 사례
앞서 언급한 필드 로그 사례처럼, 현장에서는 측정 방식의 선택이 설계 수명을 결정짓는 핵심 변수가 됩니다.
예를 들어, 대형 선박의 엔진 부품이나 중장비의 대형 샤프트는 국부적인 경도보다 전체적인 구조적 강성이 중요하므로 HB 단위를 주로 사용합니다. 하지만 초정밀 기계 부품이나 절삭 공구와 같이 표면의 경화 상태가 기능에 직결되는 경우에는 반드시 HRC를 기준으로 관리해야 합니다. 가장 흔히 발생하는 실수는 ‘경도 환산표’에 지나치게 의존하는 것입니다. 환산표는 통계적인 근사치일 뿐, 재료의 합금 원소나 열처리 상태에 따라 실제 값은 크게 달라질 수 있습니다. 따라서 설계 도면에 경도 기준을 명시할 때는 해당 부품의 가공 방법과 사용 환경을 고려하여 최적의 시험 방식을 직접 표기하는 것이 바람직합니다.
마치며
금속 경도는 단순히 ‘얼마나 단단한가’를 넘어서, 부품의 내구성, 피로 수명, 그리고 가공 난이도를 결정하는 결정적인 지표입니다.
현장 책임자로서 권고하건대, 열처리가 포함된 고강도 부품은 HRC를 우선시하고, 원재료의 입고 검사나 대형 주조품의 품질 관리에는 HB를 활용하는 이원화 전략이 필요합니다. 단위 환산은 참고용으로만 사용하고, 설계 임계치에 근접한 부품이라면 반드시 실제 해당 방식으로 직접 측정하여 데이터를 확보해야 합니다. 🔗 →
🔗 →
