많은 생산 현장에서 KS B 6355(진공 패드 성능 시험 방법)와 같은 국가 표준을 간과한 채, 단순히 이전 설비에서 사용하던 부품을 그대로 답습하다가 큰 낭패를 보곤 합니다. 특히 고속으로 움직이는 자동화 라인에서는 진공 패드의 미세한 선정 오류가 부품의 낙하, 파손, 나아가 라인 전체의 정지로 이어져 막대한 경제적 손실을 초래합니다. 단순한 고무 소모품으로 치부하기에는 그 안에 담긴 유체 역학적 원리와 재질의 화학적 특성이 매우 복잡하기 때문입니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
지난 분기, 국내 자동차 부품 조립 라인에서 로봇 팔이 1.2kg 중량의 알루미늄 하우징을 이송하던 중 간헐적으로 부품을 떨어뜨리는 사고가 발생했습니다. 정밀 진단 결과, 이송 가속도가 1.5G에 도달할 때 패드 내부 진공도가 -85kPa에서 -40kPa로 급격히 변동하는 현상이 발견되었습니다.
- 원인 분석: 부품 표면의 미세한 버(Burr)와 잔류 유분으로 인해 일반 NBR 패드의 밀착도가 저하되었으며, 수평 이송 시 발생하는 횡력에 대한 안전율이 부족했습니다.
- 해결 대책: 패드를 벨로우즈 형상으로 변경하여 표면 요철에 대응하고, 불소 고무(FKM) 재질을 선택하여 유분으로 인한 미끄러짐을 방지했습니다. 또한 안전율을 재설계하여 문제를 해결했습니다.
흡착의 물리적 원리와 계산
진공 패드가 물체를 들어 올리는 힘은 외부의 대기압이 물체를 패드 쪽으로 밀어붙이는 압력 차에 의해 발생합니다. 따라서 고산 지대와 같이 대기압이 낮은 환경에서는 동일한 장비라도 흡착력이 저하됩니다. 이론적 흡착력(F)을 구하는 공식은 다음과 같습니다.
F = P × A
(F: 흡착력(N), P: 진공 압력차(kPa), A: 패드의 유효 면적(cm²))
실무에서는 수평 흡착(패드가 물체 위를 잡을 때) 시 최소 4배, 수직 흡착(패드가 측면을 잡을 때) 시 최소 8배 이상의 안전율을 적용하는 것이 표준입니다. 이는 진동과 가속도 등 동적 변수를 고려한 수치입니다.

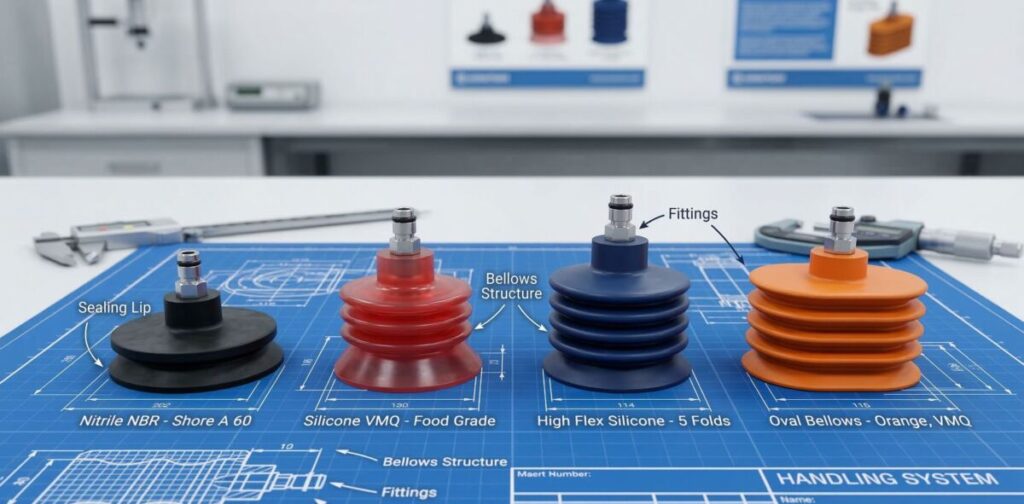

주요 선정 사양 및 특징
진공 패드를 선정할 때는 다음 표와 같은 물리적·화학적 요소를 종합적으로 검토해야 합니다.
| 구분 | 주요 특징 | 주요 용도 |
|---|---|---|
| 형상 | 평면형, 벨로우즈형, 타원형 | 곡면 부품 및 높이 편차 대응 |
| 재질 | NBR, 실리콘, 우레탄, 불소 | 내유성, 내열성 등 환경 맞춤형 |
| 직경 | 2mm ~ 200mm 이상 | 하중 무게 및 흡착 가용 면적 기준 |
패드 재질의 화학적 내구성과 물리적 한계
실리콘 재질은 내열성이 뛰어나 식품 산업에 적합하지만, 고무 성분이 배어 나와 도장 공정에서 실리콘 오염(분화구 현상)을 일으킬 수 있습니다. 따라서 자동차 차체 라인에서는 사용을 제한하는 것이 원칙입니다. 반대로 우레탄 재질은 내마모성이 우수하여 목재나 골판지 이송에 유리하지만, 수분과 접촉 시 가수분해 현상이 발생하여 부스러질 수 있으므로 습도 관리가 필수적입니다.
마치며
자동화 설계에서 진공 패드는 소모품이 아닌 정밀 설계의 연장선입니다. 피흡착물의 무게, 가속도, 화학적 환경을 모두 변수로 고려해야 합니다. 특히 고속 이송 시스템에서는 큰 패드 하나보다 작은 패드를 분산 배치하는 것이 하중 분산과 비상 시 안전 확보에 유리합니다. 또한 진공 센서를 활용해 PLC에서 흡착 여부를 피드백 받는 로직을 반드시 추가하시길 권장합니다.
