내구성을 고려한 기계 설계에서 와셔는 단순히 볼트 아래에 끼우는 부품이 아닙니다. 와셔는 체결력을 분산시키고 피체결물의 표면을 보호하며, 진동에 의한 풀림을 방지하는 핵심적인 안전 장벽입니다. 하지만 현장에서 와셔의 앞뒤 방향, 즉 조립 방향을 무시하는 경우가 빈번하며 이는 장기적으로 장비의 치명적인 고장으로 이어질 수 있습니다.
실무 필드 로그 및 분석 (Field Log & Analysis)
[현장 상황]
최근 Mitsubishi PLC로 제어되는 고속 회전 팬 모터의 지지부에서 비정상적인 진동이 보고되었습니다. 해당 설비는 SKF 베어링이 장착된 샤프트를 초당 3,000회전 이상의 고속으로 구동 중이었으며, 조립 후 약 200시간 만에 볼트 체결부가 3.5mm 가량의 축 방향 유격이 발생한 것을 확인했습니다. 초기 조립 시 토크 렌치를 사용하여 정격 하중으로 체결했음에도 불구하고 하우징 주변의 온도가 85°C까지 상승하며 유압유의 점도가 급격히 낮아지는 현상이 동반되었습니다. [원인 분석]
분해 조사 결과, 평와셔와 스프링 와셔가 거꾸로 조립된 것이 확인되었습니다. 와셔의 제조 공정인 프레스 가공 특성상 한쪽 면은 매끄러운 라운드 면(전압 면)이 형성되고, 반대쪽 면은 날카로운 버 면(전단 면)이 형성됩니다. 거꾸로 조립된 와셔의 날카로운 모서리가 볼트 머리 밑면의 응력 집중부와 접촉하면서 미세한 긁힘을 유발했고, 진동이 가해지자 이 긁힘 부위가 소성 변형을 일으키며 초기 축력이 상실된 것으로 판명되었습니다. [관련 표준]
해당 분석은 KS B 1326(평와셔) 및 ISO 7089 규격에 명시된 와셔의 표면 거칠기 및 형상 공차 기준을 바탕으로 수행되었습니다.
조립 방향이 중요한 공학적 이유

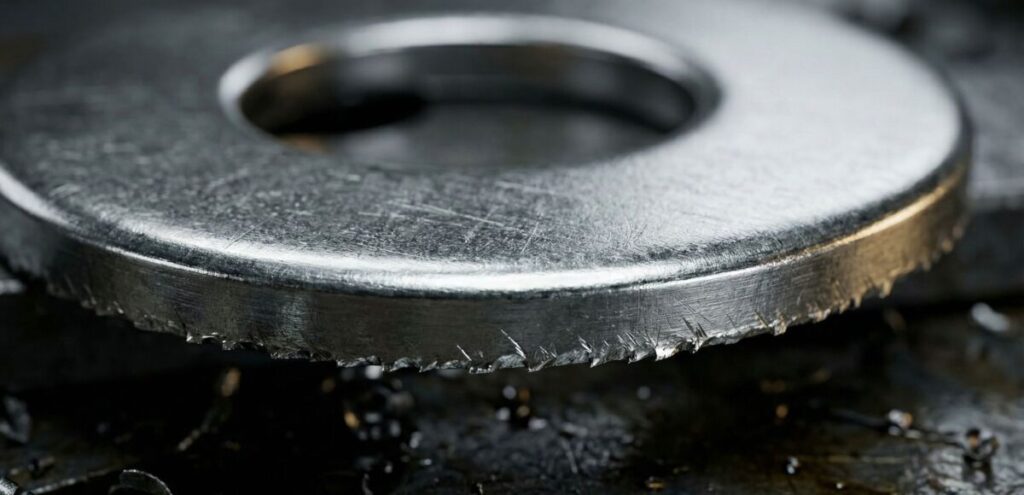

와셔를 프레스 기계로 찍어낼 때, 금형이 재료를 누르면서 들어가는 쪽은 모서리가 둥글게 말려 들어갑니다. 이를 전압 면 또는 라운드 면이라고 부릅니다. 반면 금형이 재료를 뚫고 나오는 반대쪽 면은 금속이 찢어지며 날카로운 모서리인 ‘버’가 발생하는데, 이를 전단 면이라고 합니다.
첫째, 접촉 면적의 차이입니다. 날카로운 면이 볼트 머리와 마주하게 되면 실제 접촉 면적이 이론치보다 좁아져 점 접촉에 가까운 응력 집중이 발생합니다. 이는 체결 시 발생하는 인장 응력을 균일하게 분산시키지 못하게 만듭니다.
둘째, 표면 손상 및 소성 변형입니다. 와셔의 날카로운 모서리가 볼트 머리 하단부의 필렛 부위를 파고들면 금속 가루가 발생하거나 표면에 홈이 파이게 됩니다. 장비 구동 중 진동이 전달되면 이 홈을 기점으로 볼트의 풀림 현상이 가속화됩니다.
셋째, 마찰 계수의 불균일성입니다. 볼트 체결력의 약 90%는 마찰을 이겨내는 데 소비됩니다. 거친 면이 접촉면에 위치하면 마찰 계수가 일정하지 않아 정확한 토크 제어가 불가능해지며, 설계된 목표 축력에 도달하지 못하게 됩니다.
자주 묻는 질문
Q1: 스프링 와셔도 조립 방향이 따로 있나요?
A1: 일반적인 스프링 와셔(KS B 1320)는 단면이 사각형인 코일 형태이므로 방향성이 평와셔만큼 엄격하지는 않으나, 절단부의 끝단이 시계 방향으로 솟아오른 형태를 확인해야 합니다. 접시 와셔의 경우 오목한 면이 피체결물을 향해야 탄성 복원력을 활용할 수 있습니다.
Q2: 저하중 체결 환경에서도 방향이 그렇게 중요한가요?
A2: 알루미늄이나 수지 계열의 부드러운 재료를 체결할 때는 와셔의 날카로운 면이 표면을 파손시켜 응력 부식 균열의 원인이 될 수 있습니다. 하중과 상관없이 표준 조립 절차를 준수하는 것이 설계 수명을 보장하는 길입니다.
현장 트러블슈팅 가이드
와셔 조립 불량으로 인한 체결력 저하를 진단하고 조치하는 단계별 절차입니다.
1. 육안 검사: 볼트 머리 주변에 미세한 금속 가루(쇳가루)가 있는지 확인합니다. 이는 와셔의 버가 볼트를 갉아먹고 있다는 신호입니다.
2. 촉각 검사: 조립된 와셔의 옆면을 만져보았을 때, 위쪽 모서리가 날카롭다면 거꾸로 조립된 것입니다.
3. 토크 잔류량 측정: 초기 체결 토크 대비 20% 이상 하락했다면 와셔의 소성 변형이나 조립 불량을 의심해야 합니다.
4. 부품 교체: 손상된 와셔는 재사용하지 말고 신품으로 교체하며, 매끄러운 면이 위로 오도록 재배치합니다.
체결 부품 규격 및 특성 비교
| 구분 | 매끄러운 면 (전압 면) | 거친 면 (전단 면/버) |
|---|---|---|
| 주요 특징 | 금형 진입부, 라운드 처리됨 | 금형 탈출부, 날카로운 모서리 |
| 조립 방향 | 볼트 머리 또는 너트와 접촉 | 피체결물(베이스 플레이트)과 접촉 |
| 실패 시 영향 | 표면 보호 능력 상실 | 응력 집중 및 초기 풀림 유발 |
마치며
정밀 기계와 고하중 설비에서 와셔의 조립 방향은 단순한 관습이 아니라 공학적 데이터에 근거한 필수 안전 수칙입니다. 작은 와셔 하나가 거꾸로 놓이는 순간, 고가의 장비는 진동과 피로 파괴의 위험에 노출됩니다. 현장 엔지니어라면 와셔의 전단 면과 전압 면의 차이를 숙지하고 올바른 조립 습관을 갖추어야 합니다.
