체크 밸브 작동 원리 및 종류

신입 사원 시절, 펌프 토출 라인에 설치된 체크 밸브의 기능 오인 때문에 대형 사고가 날 뻔한 적이 있습니다. 2023년 유사 사고 사례를 보면, 밸브가 정상적으로 닫히지 않아 고온 유체가 급격히 역류하면서 워터 해머가 발생하여 배관 라인 전체가 손상되었습니다.

체크 밸브는 유체가 한 방향으로만 흐르도록 허용하고, 반대 방향 흐름(역류)은 자동으로 차단하는 핵심 안전 장치입니다.

이러한 체크 밸브는 외부 동력 없이 오직 유체의 압력차를 이용하여 작동하는 ‘자동 밸브’이며, 유공압 시스템의 무결성을 지키는 데 필수적입니다.

체크 밸브의 핵심 작동 원리

체크 밸브의 작동 원리는 단순합니다. 전방 압력(유체가 흐르려는 방향)이 밸브를 닫고 있는 후방 압력이나 스프링의 힘보다 클 경우 밸브는 열립니다.

하지만 유량 흐름이 멈추거나 역류 압력이 발생하면, 밸브 내의 디스크가 시트 쪽으로 이동하여 통로를 막습니다.

📘핵심 요약

체크 밸브를 이해할 때 중요한 두 가지 용어는 개방 압력과 닫힘 압력입니다. 개방 압력은 디스크를 밀어내고 유체가 흐르기 시작하는 최소 압력을 의미하며, 특히 스프링이 장착된 리프트형에서 중요합니다. 이 압력 기준은 일반적으로 밸브의 설계 기준인 KS B 2301 (강제 플랜지형 체크 밸브) 등에 준수됩니다.

스윙형 대 리프트형 체크 밸브 비교 분석

산업 현장에서 가장 흔하게 사용되는 체크 밸브 형식은 스윙 체크 밸브와 리프트 체크 밸브입니다.

두 형식은 역류 방지라는 동일한 목적을 가졌지만, 구조와 유체 역학적 특성에서 큰 차이를 보입니다. 따라서 적용 분야를 정확히 파악하여 선택해야 합니다.

스윙 체크 밸브의 특징

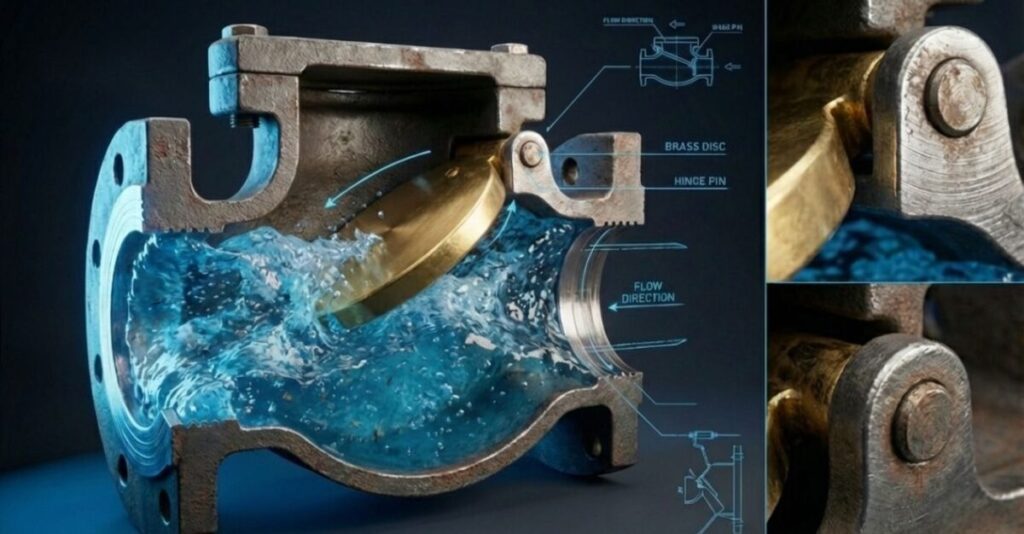

스윙형은 힌지(경첩)에 매달린 디스크가 문처럼 열리고 닫히는 형태입니다. 유량이 많고 저압 강하가 요구되는 대구경 라인에 주로 사용됩니다.

유체 흐름이 부드러워 압력 손실이 적다는 장점이 있지만, 급격한 유량 변화 시 디스크가 늦게 닫혀 워터 해머 발생 위험이 상대적으로 높습니다.

리프트 체크 밸브의 특징

리프트형은 디스크가 밸브 본체의 중심선을 따라 수직으로 움직이며 개폐됩니다. 고압 또는 소구경 라인, 특히 증기나 압축 공기 라인에 적합합니다.

밸브가 닫히는 행정 거리가 짧고 밀봉 능력이 우수하며, 스프링을 사용하여 유량 정지 시 빠르게 닫히도록 설계되는 경우가 많습니다.

구분 (Type)	🌊 스윙 (Swing)	⬆️ 리프트 (Lift)	💿 웨이퍼 (Wafer)	⚽ 볼 (Ball)
작동 원리	힌지(Hinge)를 축으로 디스크가 회전	압력에 의해 피스톤이 수직으로 상승	스프링이 장착된 반원판(Dual Plate) 개폐	내부 볼(Ball)의 부유 및 이동
장점 (Pros)	압력 손실이 적음 저렴한 가격	밀폐력(Sealing) 우수 고압에 적합	가볍고 작음 (Compact) 설치 공간 절약	막힘 없음 (Non-clog) 자가 세정 효과
단점 (Cons)	수격 현상 발생 쉬움 수직 배관 설치 제한	압력 손실이 큼 이물질에 취약	스프링 장력 감소 시 오작동 가능성	고압/고온 사용 불가 역류 차단 속도 느림
주요 적용처	일반 급수 배관, 대구경 라인	고압 증기(Steam), 가스 배관	HVAC 냉각수, 좁은 기계실	하수 처리장(Slurry), 점성 유체

⚠️주의사항

스윙 체크 밸브는 유량 부족 상태에서 사용하면 디스크가 부분적으로만 열리고 지속적으로 펄럭이는 채터링 현상이 발생하기 쉽습니다. 이 채터링은 밸브 시트와 디스크의 급격한 마모를 유발하며, 이는 밸브의 수명을 크게 단축시키고 역류 방지 기능을 상실하게 합니다.

유형별 장단점 및 실무 적용

밸브를 설계하거나 교체할 때, 현장의 유체 특성과 요구되는 응답 속도를 고려하는 것이 중요합니다.

스윙형은 구조가 단순하고 유로 저항이 작아 펌프 효율 유지가 중요한 급수 펌프 토출부에 많이 사용됩니다. 다만, 디스크가 닫히는 시간이 길 수 있어 역류 시 충격 흡수 장치가 추가될 필요가 있습니다.

리프트형은 밀폐력이 우수하여 증기 라인이나 정밀한 압력 제어가 필요한 유압 시스템에 적합합니다. 스프링을 사용하여 개방 압력을 조절할 수 있다는 것이 큰 장점입니다.

하지만 리프트형은 가이드 축을 따라 디스크가 움직여야 하므로, 이물질(슬러지)이 포함된 유체에서는 오염물질이 축에 끼어 작동 불능을 일으킬 위험이 있습니다.

💡현장 전문가의 팁

리프트형 밸브를 수직 상향 흐름 라인에 설치할 경우, 디스크의 중력 폐쇄 효과가 줄어들기 때문에 반드시 강력한 스프링이 내장된 형식을 선택해야 합니다. 저는 맑은 유체의 수직 라인에서는 리프트형, 대용량 저점도 유체의 수평 라인에서는 반드시 스윙형을 선택하도록 후배들에게 가이드합니다.

📝 마치며

체크 밸브는 설비의 겉보기에는 단순해 보이지만, 시스템 안전과 효율에 결정적인 역할을 합니다. 설계 시 유체의 점도, 압력 변동성, 그리고 허용되는 압력 강하 수준을 종합적으로 고려하여 스윙형과 리프트형 중 적절한 형식을 선택해야 합니다. 특히 워터 해머 충격 방지나 침전물 처리 능력을 기준으로 두 유형의 장단점을 명확히 파악하고, 시스템에 최적화된 밸브를 설치하는 것이 곧 설비의 장기적인 안정성을 확보하는 길입니다.
